Bản lề gắn trên bề mặt tủ điện

Đối với người mua tìm nguồn bản lề tủ từ Yitai Lock cho bảng phân phối hoặc vỏ công nghiệp, dòng Bản lề gắn trên bề mặt tủ điện CL219 bao gồm phạm vi kích thước hữu ích trong một thiết kế nhất quán duy nhất. CL219-1 là loại lớn nhất trong ba loại, CL219-3 nằm ở giữa và CL219-2 là loại nhỏ nhất — vì vậy, có một mẫu phù hợp với hầu hết các kích thước cửa mà không cần chuyển sang dòng bản lề khác. Cả ba đều được gắn vít bằng cách sử dụng bốn điểm cố định và các phiên bản bằng thép không gỉ có lớp hoàn thiện như gương dành cho các ứng dụng đòi hỏi khả năng chống ăn mòn và hình thức bề mặt đều được ưu tiên.

Tùy chọn và kích thước mô hình

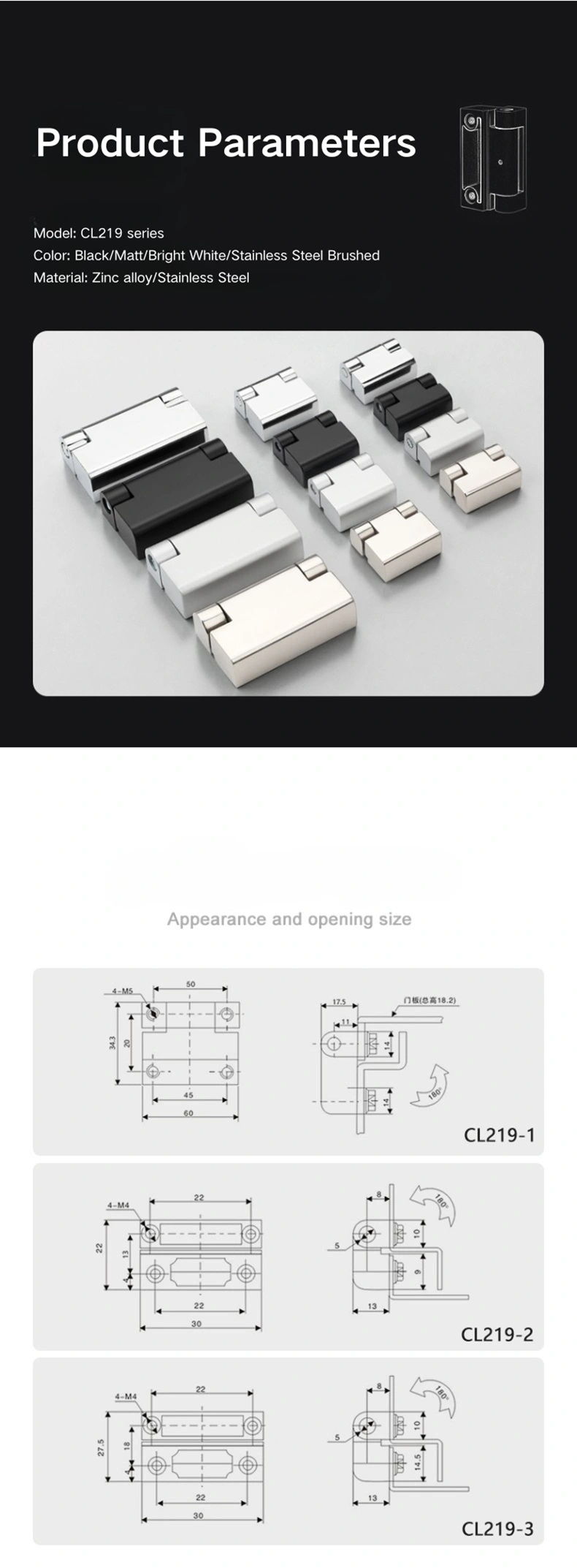

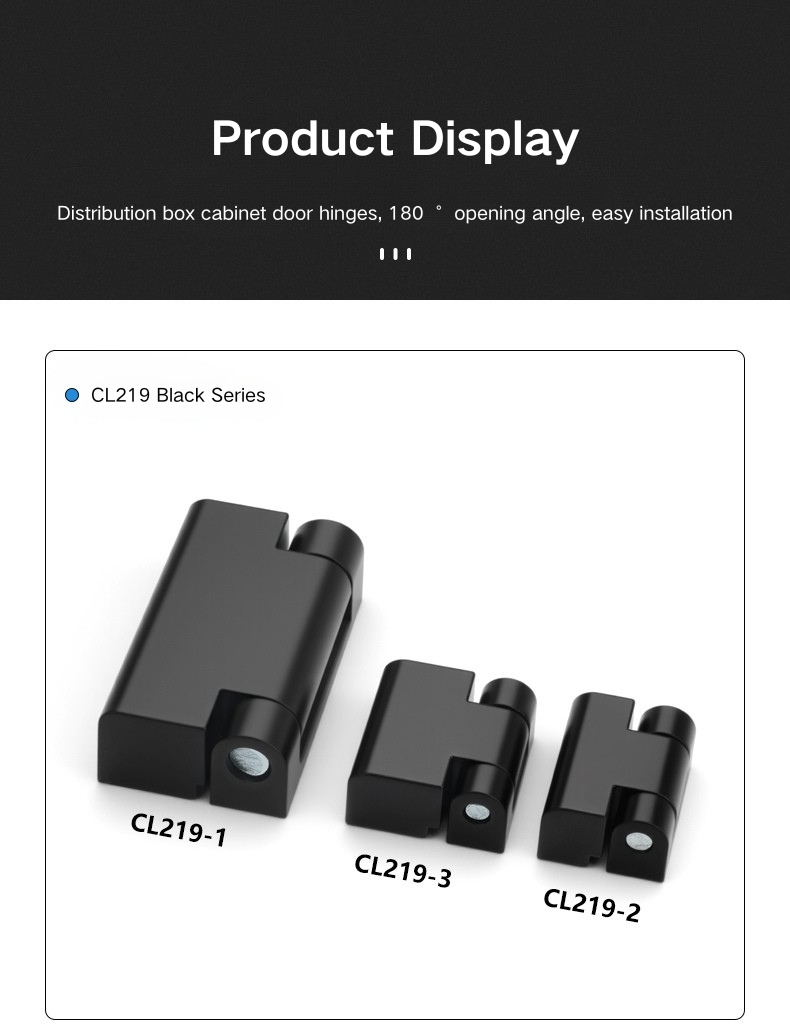

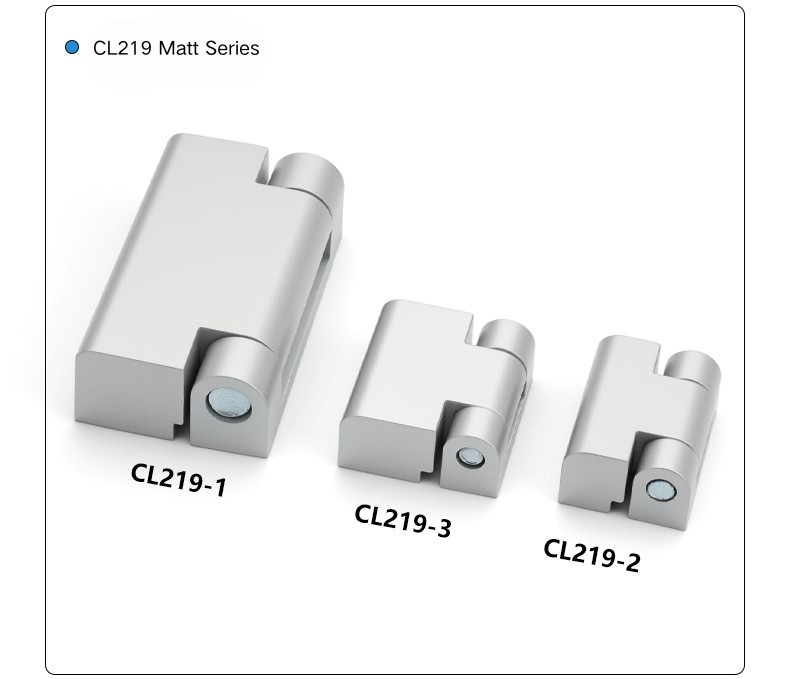

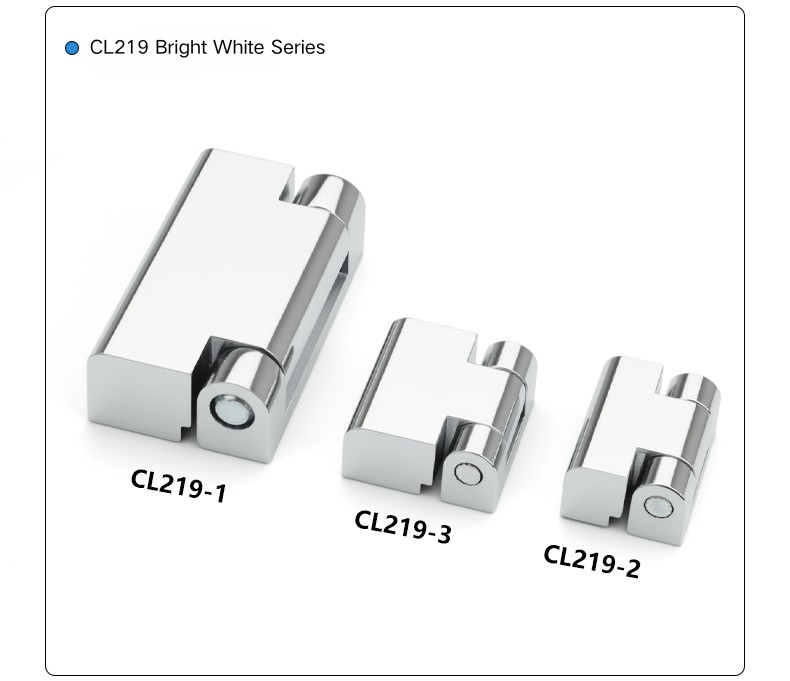

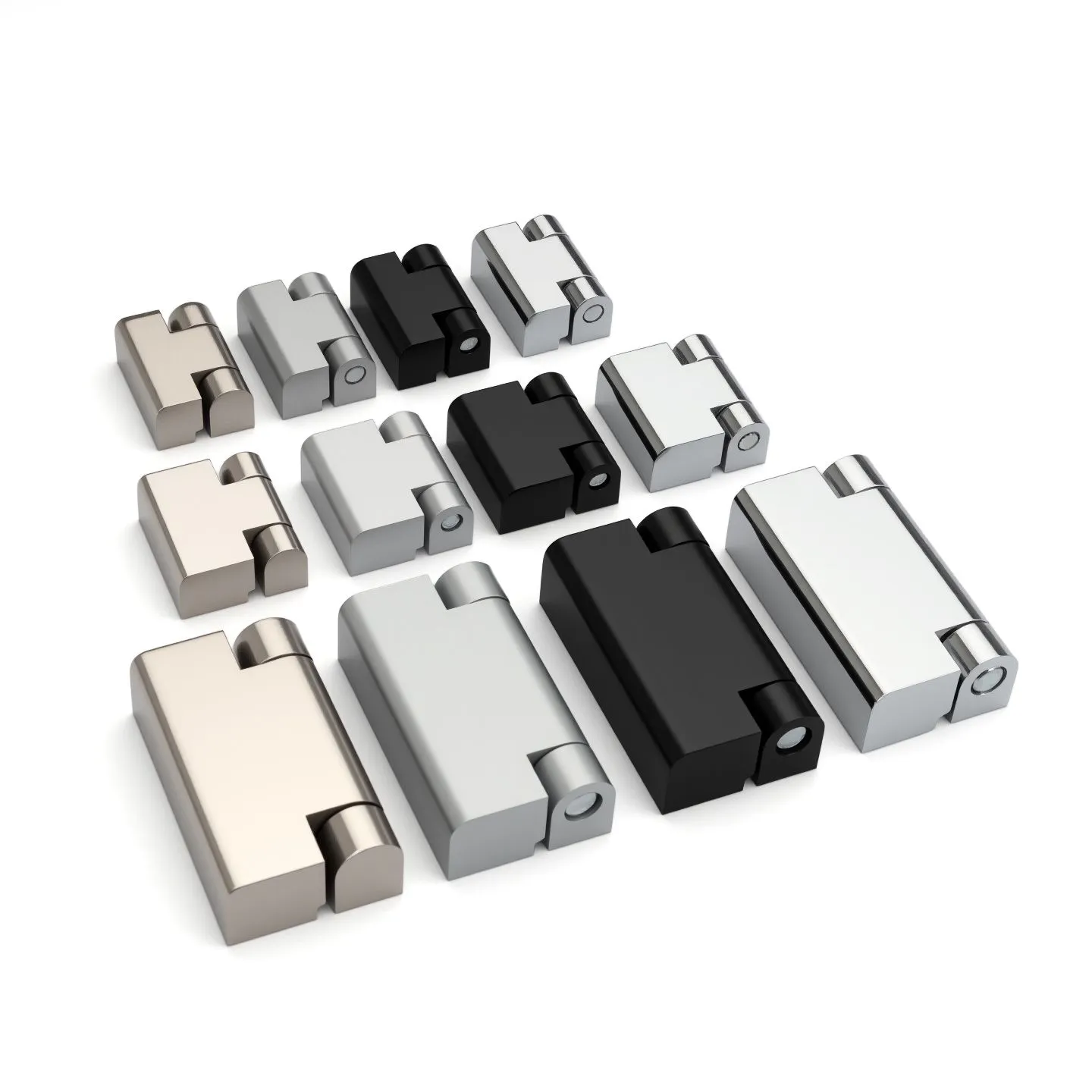

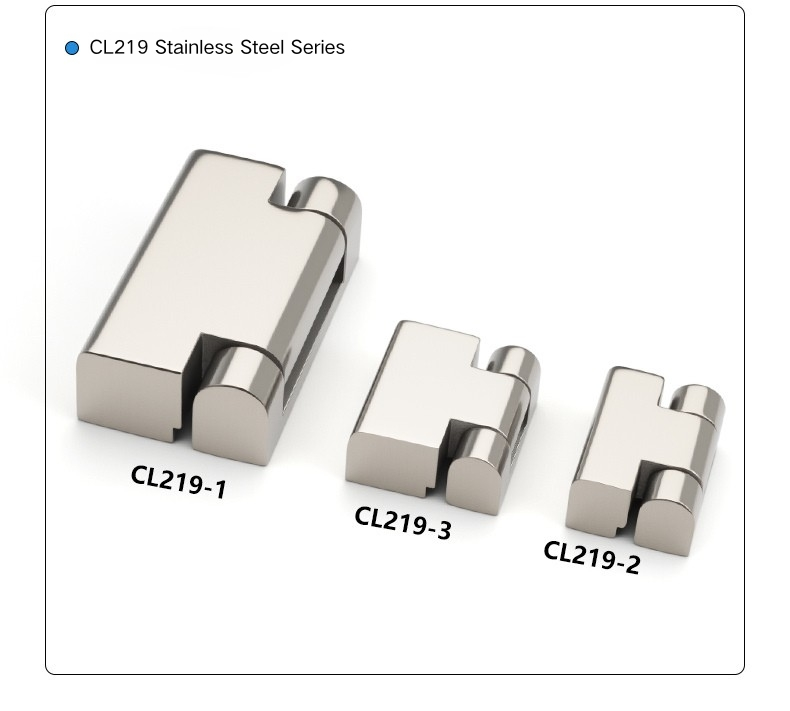

Bản lề gắn trên bề mặt tủ điện có ba kích cỡ. CL219-1 là mẫu lớn nhất, có kích thước tổng thể là 60 × 34,3 mm, khoảng cách cánh bên trong là 45 mm và bốn vít gắn M5. CL219-2 có kích thước tổng thể nhỏ nhất là 30 × 22 mm với nhịp bên trong 22 mm và bốn vít M4. CL219-3 nằm giữa hai loại với kích thước tổng thể là 30 × 27,5 mm, cũng có nhịp bên trong 22 mm và bốn vít M4 — cao hơn một chút so với CL219-2 nhưng có cùng chiều rộng và kích thước vít.

Việc lựa chọn giữa các mẫu Bản lề gắn trên bề mặt tủ điện phụ thuộc vào kích thước tấm cửa và tải trọng mà bản lề cần mang. CL219-1 là lựa chọn phù hợp cho cửa tủ lớn hơn hoặc nặng hơn; CL219-2 phù hợp với thùng loa nhỏ gọn, nhẹ hơn; và CL219-3 nằm ở giữa, có chiều cao cao hơn một chút so với CL219-2 trong khi vẫn giữ nguyên chiều rộng dấu chân. Cả ba đều mở tới 180°.

Tùy chọn hoàn thiện và vật liệu

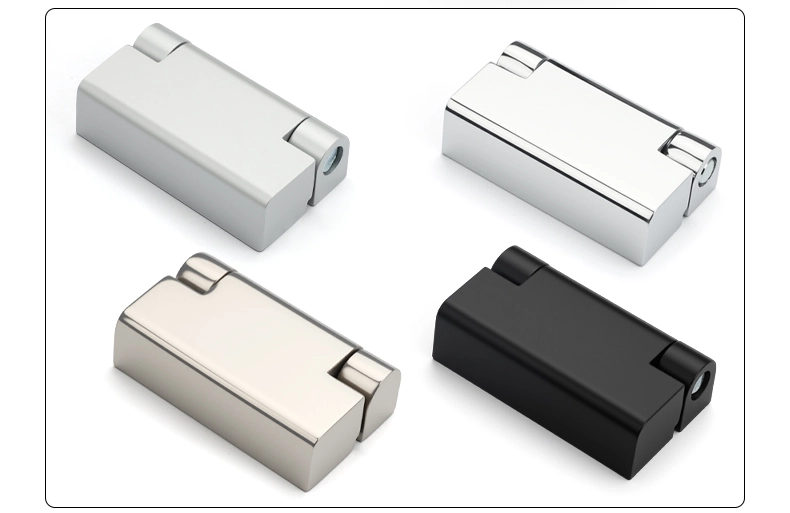

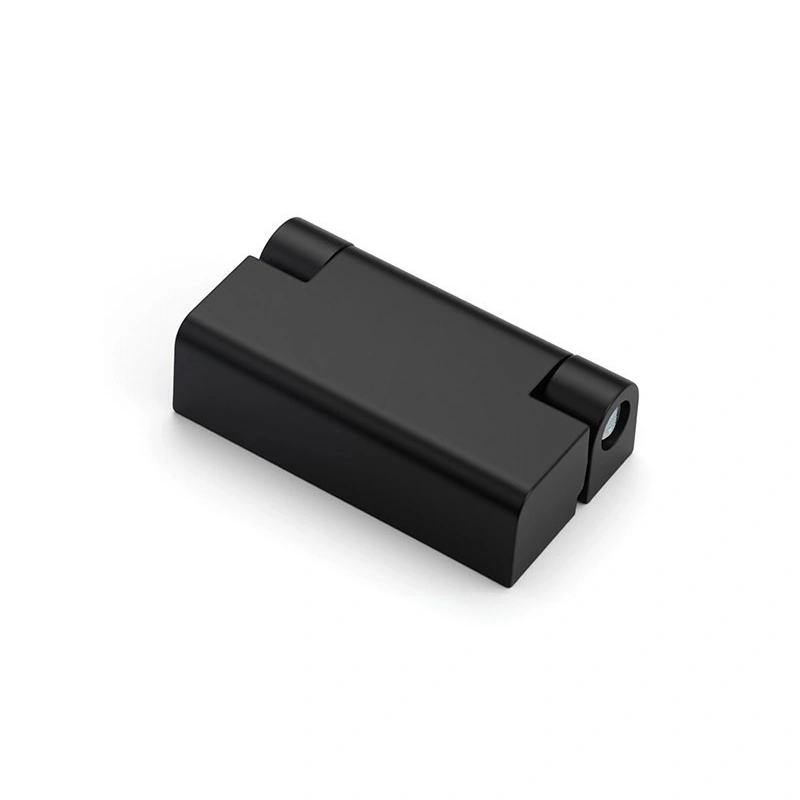

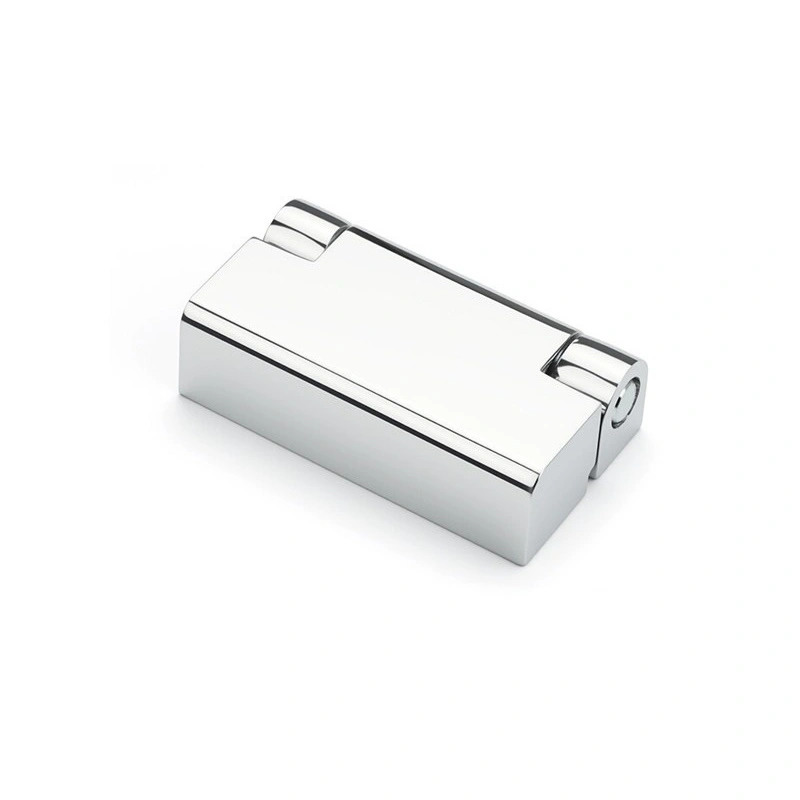

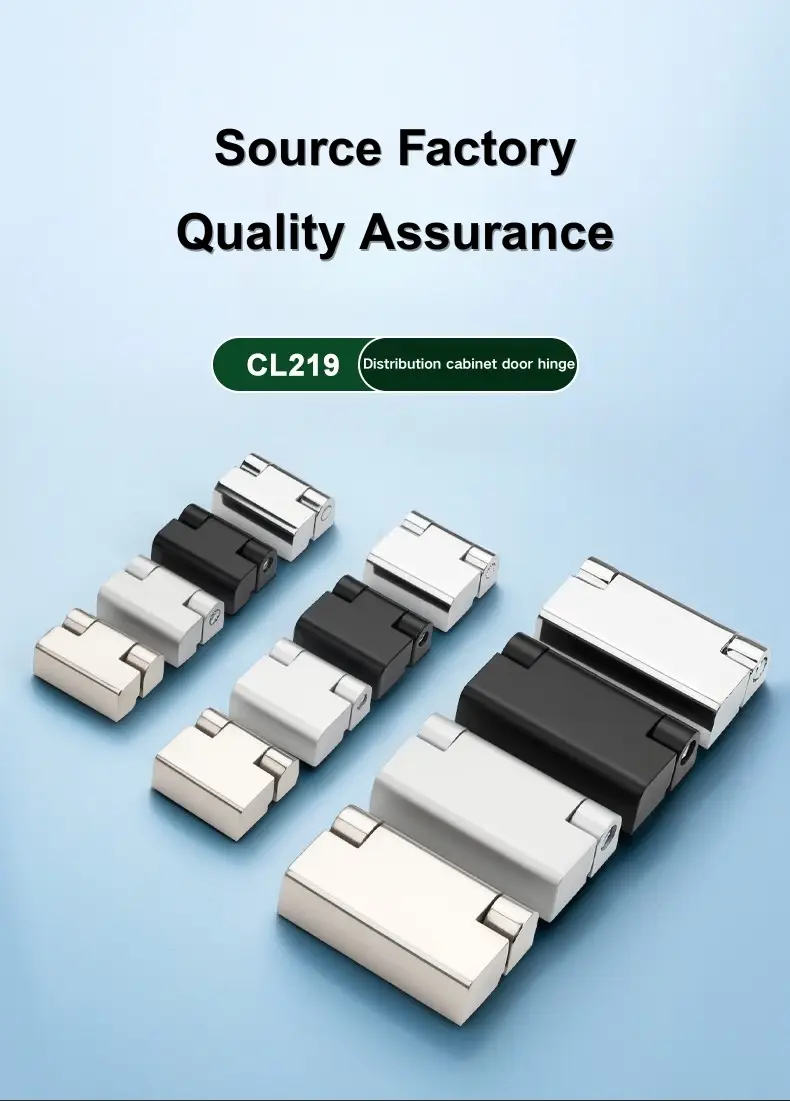

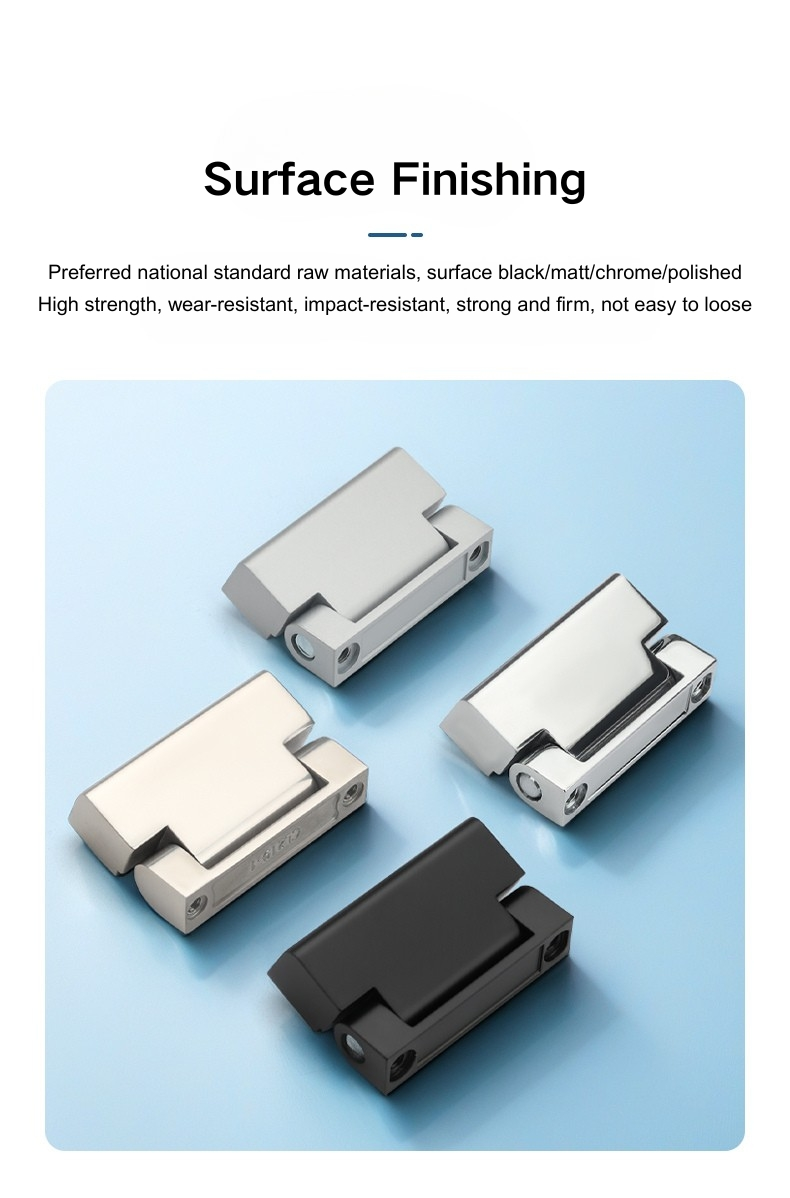

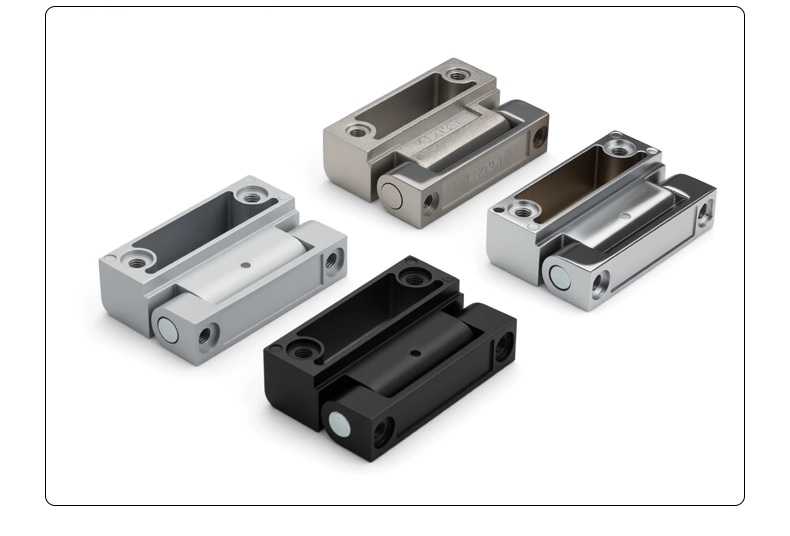

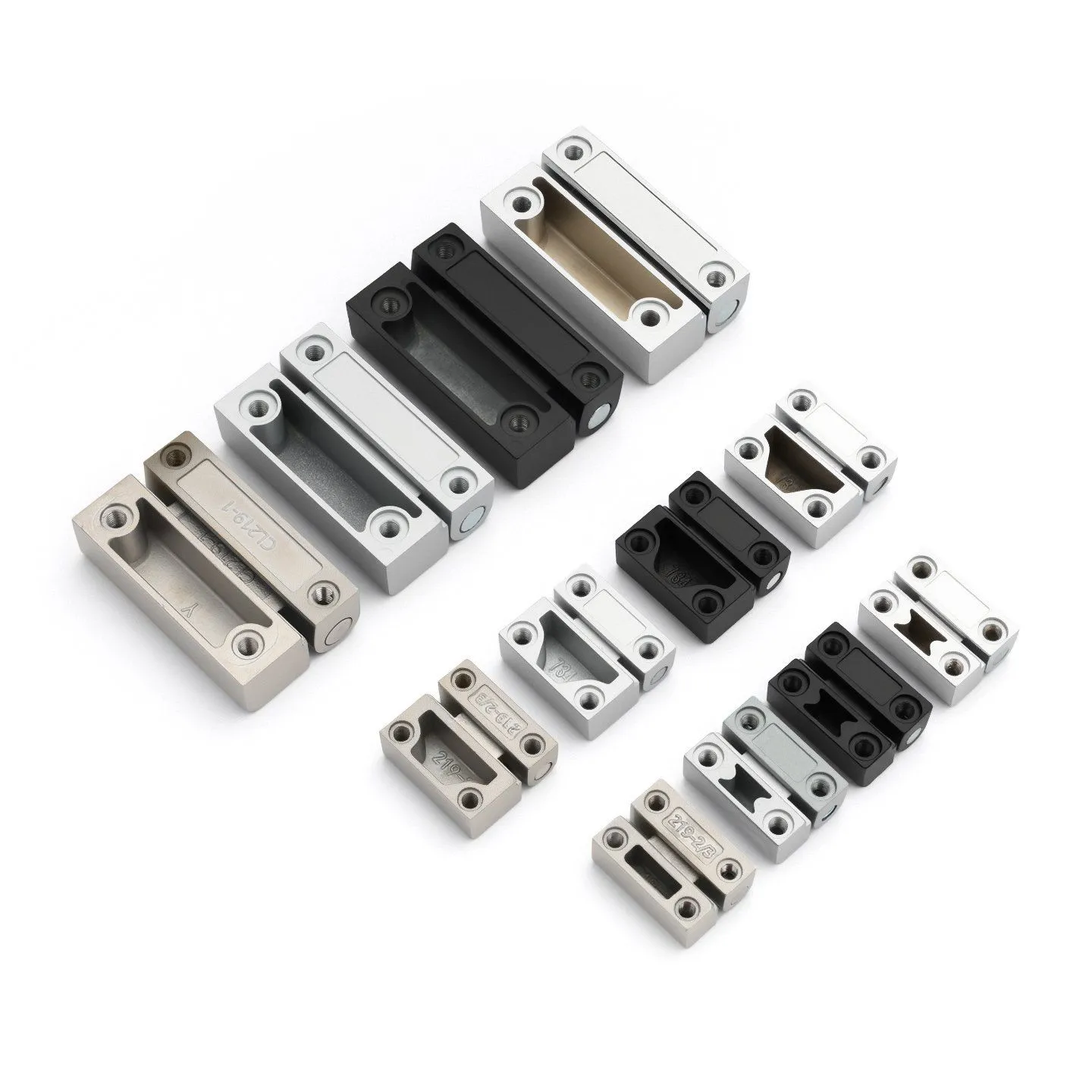

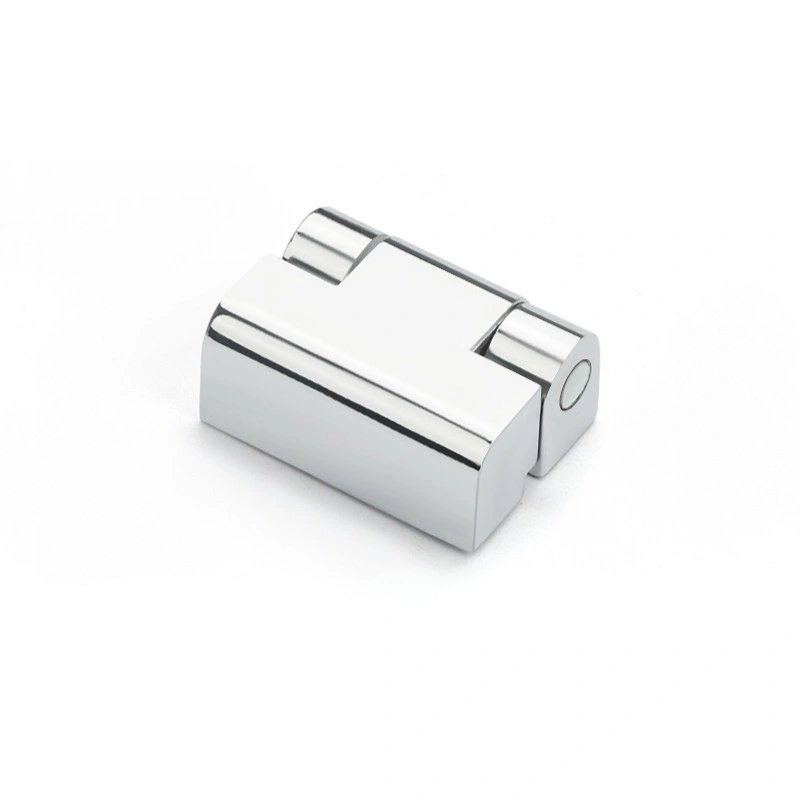

Mỗi mẫu Bản lề gắn bề mặt tủ điện có bốn biến thể: hợp kim kẽm đen, hợp kim kẽm mờ, hợp kim kẽm crom sáng và thép không gỉ tráng gương. Ba tùy chọn hợp kim kẽm mang đến nhiều bề mặt phù hợp với các kiểu dáng thẩm mỹ khác nhau của tủ — màu đen cho vỏ tối màu hoặc sơn tĩnh điện, mờ cho kiểu dáng công nghiệp có độ bóng thấp và crom sáng để có vẻ ngoài bóng bẩy trên các tấm có thông số kỹ thuật cao hơn.

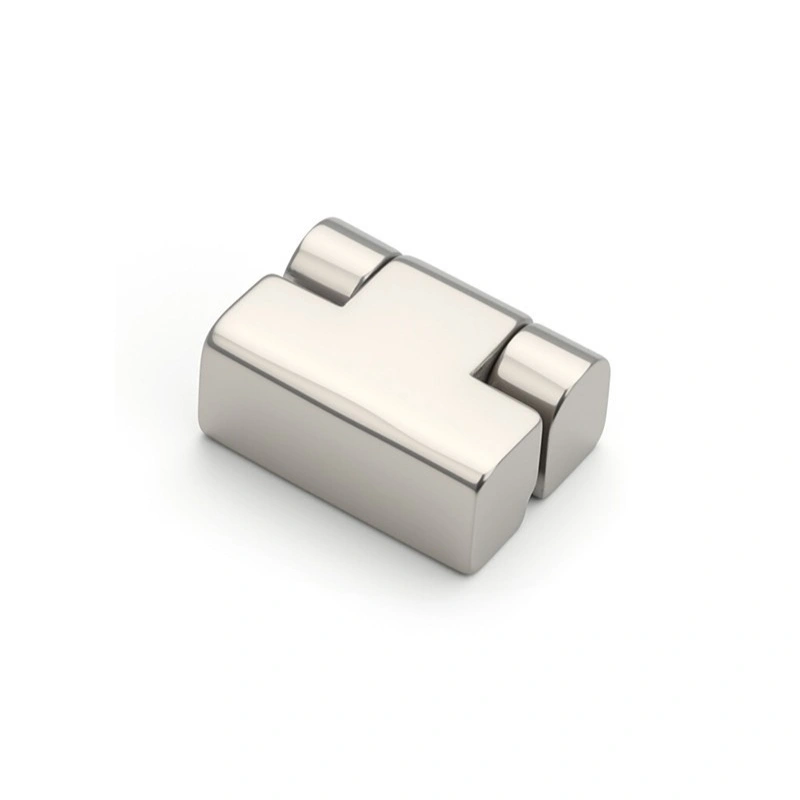

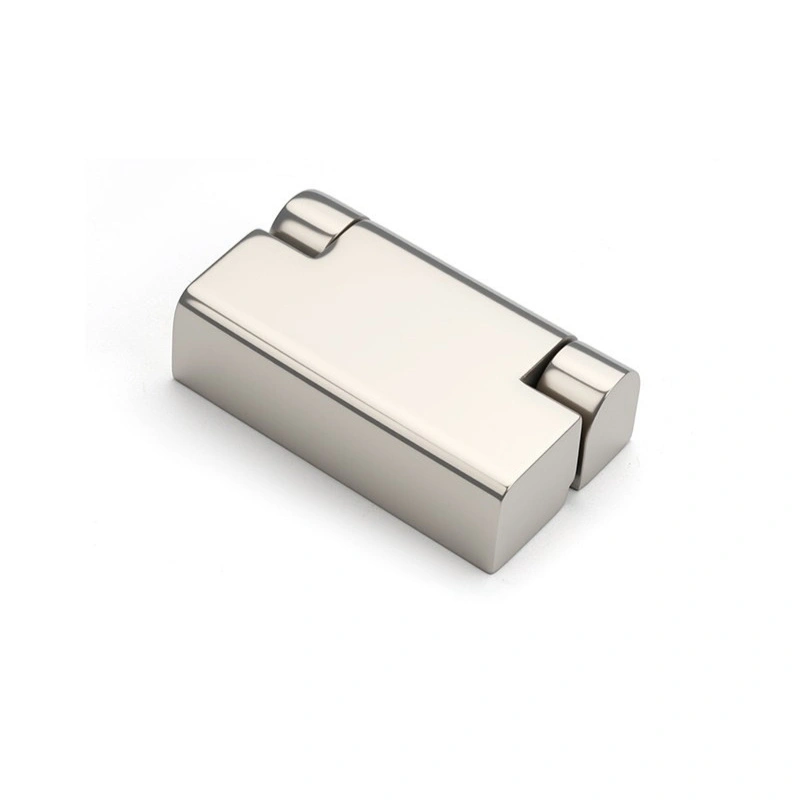

Phiên bản thép không gỉ của Bản lề gắn trên bề mặt tủ điện sử dụng phương pháp đánh bóng gương, mang lại bề mặt nhẵn, phản chiếu thay vì lớp phủ bóng hoặc sa-tanh. Nếu tủ được đặt ngoài trời, gần bờ biển hoặc bất kỳ nơi nào có độ ẩm thường xuyên thì phiên bản hoàn thiện bằng gương bằng thép không gỉ là lựa chọn hợp lý hơn — các tùy chọn hợp kim kẽm phù hợp khi ở trong nhà nhưng sẽ không chịu được tốt trong điều kiện ẩm ướt hoặc mặn theo thời gian. Đối với các ứng dụng tủ trong nhà tiêu chuẩn, bất kỳ lớp hoàn thiện bằng hợp kim kẽm nào cũng sẽ giữ được tốt trong điều kiện bình thường.

Góc mở và điều khiển cửa

Tất cả ba mẫu Bản lề gắn trên bề mặt tủ điện đều mở tới 180°, cho phép cửa tủ xoay hoàn toàn phẳng so với bảng hoặc tường liền kề. Xoay 180° rất tiện lợi ở những nơi chật hẹp hơn, nơi cửa chỉ mở một phần sẽ cản trở việc tiếp cận bên trong hoặc làm việc xung quanh các thiết bị gần đó. Đối với thiết kế gắn trên bề mặt, bản lề nằm ở mặt ngoài của cả cửa và khung — nó có thể nhìn thấy được khi cửa đóng nhưng điều đó cũng có nghĩa là việc lắp đặt rất đơn giản và bản lề dễ dàng kiểm tra hoặc hoán đổi sau này mà không cần tháo cửa ra. Điều này giúp cho việc lắp đặt trở nên đơn giản — không cần chuẩn bị đi đường hoặc cắt bỏ — đồng thời cũng giúp bạn dễ dàng kiểm tra hoặc thay thế bản lề mà không cần tháo rời tấm cửa.

Câu hỏi thường gặp

Câu hỏi 1: Dòng CL219 có những kích thước nào?

Dòng CL219 bao gồm ba mẫu. CL219-1 lớn nhất với kích thước tổng thể 60 × 34,3 mm; CL219-3 có kích thước trung bình 30 × 27,5 mm; và CL219-2 nhỏ nhất ở mức 30 × 22 mm. Cả ba đều có chung thiết kế cơ bản và góc mở 180°.

Câu 2: Kích thước vít nào được sử dụng để lắp?

CL219-1 sử dụng bốn vít M5 để lắp. CL219-2 và CL219-3 đều sử dụng bốn vít M4. Chiều dài vít nên được chọn dựa trên tấm cửa và độ dày khung.

Câu 3: Có những lựa chọn hoàn thiện nào?

Mỗi mẫu CL219 đều có hợp kim kẽm đen, hợp kim kẽm mờ, hợp kim kẽm mạ crôm sáng và thép không gỉ tráng gương. Các tùy chọn hợp kim kẽm phù hợp với các ứng dụng tủ trong nhà; lớp hoàn thiện bằng gương bằng thép không gỉ tốt hơn cho môi trường ngoài trời hoặc có độ ẩm cao.

Q4: Góc mở của bản lề tủ CL219 là bao nhiêu?

Cả ba mẫu CL219 đều mở được góc 180°, cho phép cửa xoay phẳng hoàn toàn. Điều này rất hữu ích khi lắp đặt ở những nơi cần có khoảng trống cửa hoàn toàn hoặc khi không gian xung quanh tủ bị hạn chế.

Câu hỏi 5: Đây là bản lề chìm hay gắn trên bề mặt?

CL219 là bản lề gắn trên bề mặt. Nó nằm ở mặt ngoài của cửa và khung chứ không bị lõm hoặc ẩn. Điều này làm cho việc lắp đặt trở nên đơn giản hơn vì không cần cắt bỏ hoặc định tuyến và vẫn có thể tiếp cận bản lề để kiểm tra hoặc thay thế sau khi lắp đặt.

Q6: Phiên bản thép không gỉ có phù hợp với thùng ngoài trời không?

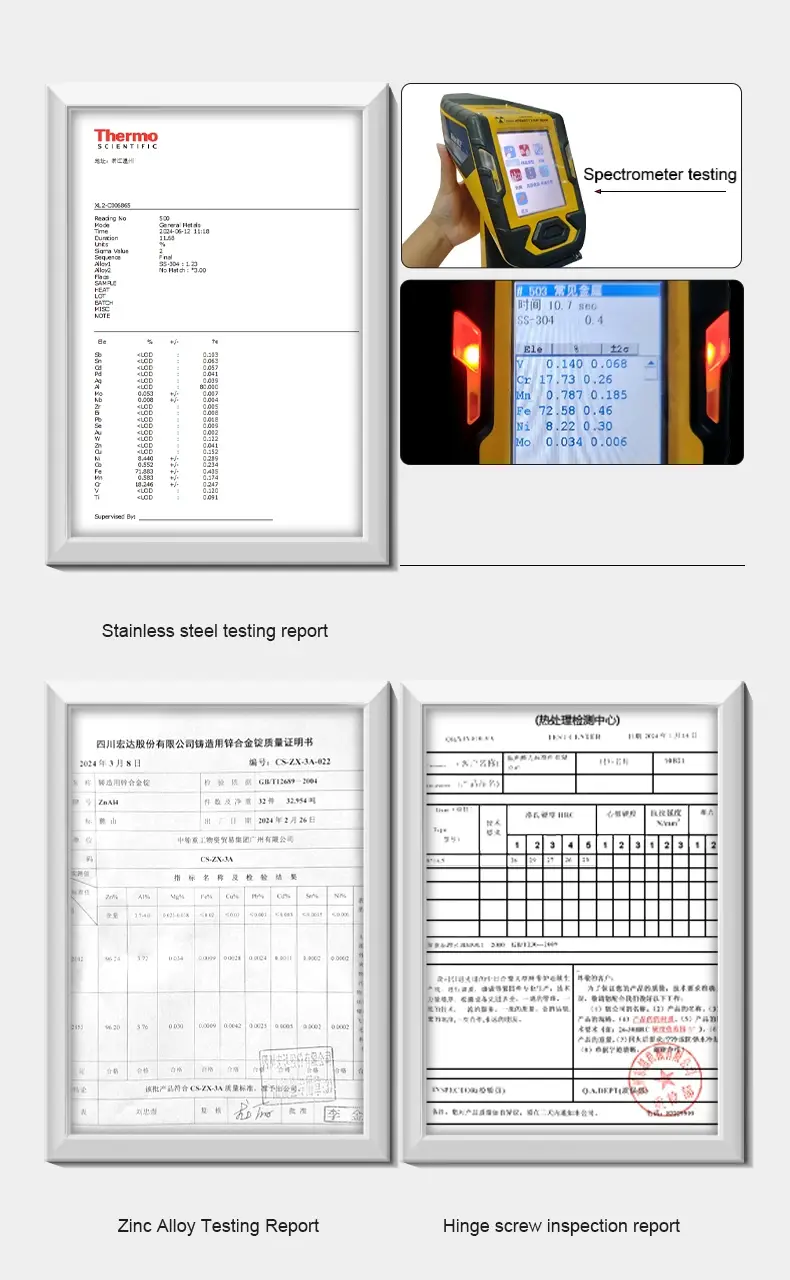

Đúng. Thép không gỉ CL219 với lớp tráng gương sử dụng vật liệu loại 304 chống ăn mòn và phù hợp với thiết bị đóng cắt ngoài trời, môi trường ven biển hoặc bất kỳ hệ thống lắp đặt nào có vỏ tiếp xúc với độ ẩm theo thời gian.

Câu hỏi 7: Làm cách nào để chọn giữa CL219-1, CL219-2 và CL219-3?

Chọn dựa trên kích thước và trọng lượng của bảng điều khiển cửa của bạn. CL219-1 là loại lớn nhất và phù hợp với những cánh cửa nặng hơn hoặc lớn hơn. CL219-2 là loại nhỏ nhất và hoạt động tốt trên các thùng loa nhỏ gọn hoặc nhẹ. CL219-3 có kích thước trung bình và nằm giữa cả hai về cả kích thước và khả năng chịu tải.
