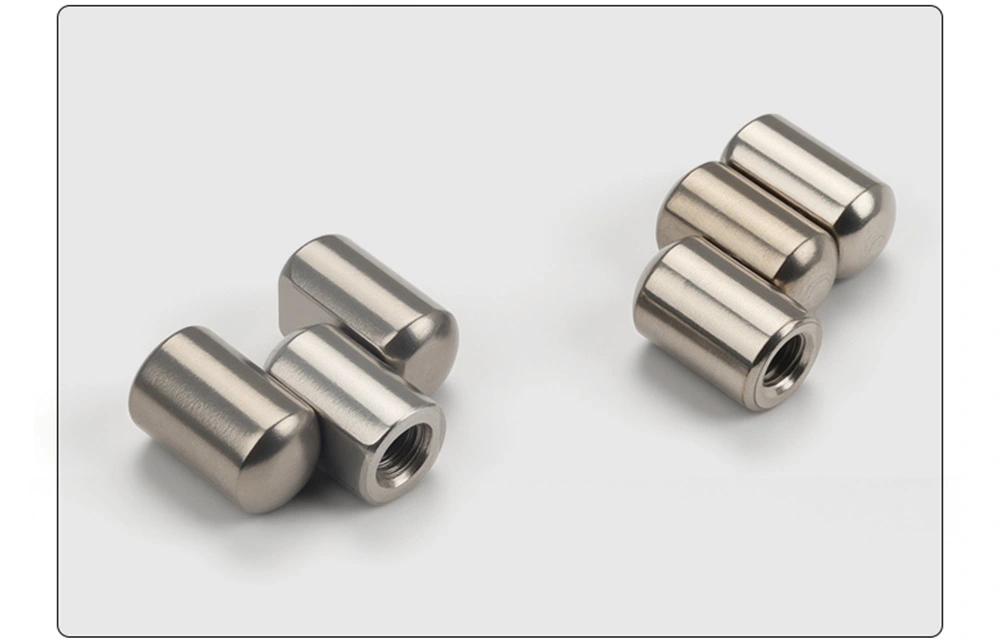

Bản lề xoay của Quốc hội hàn

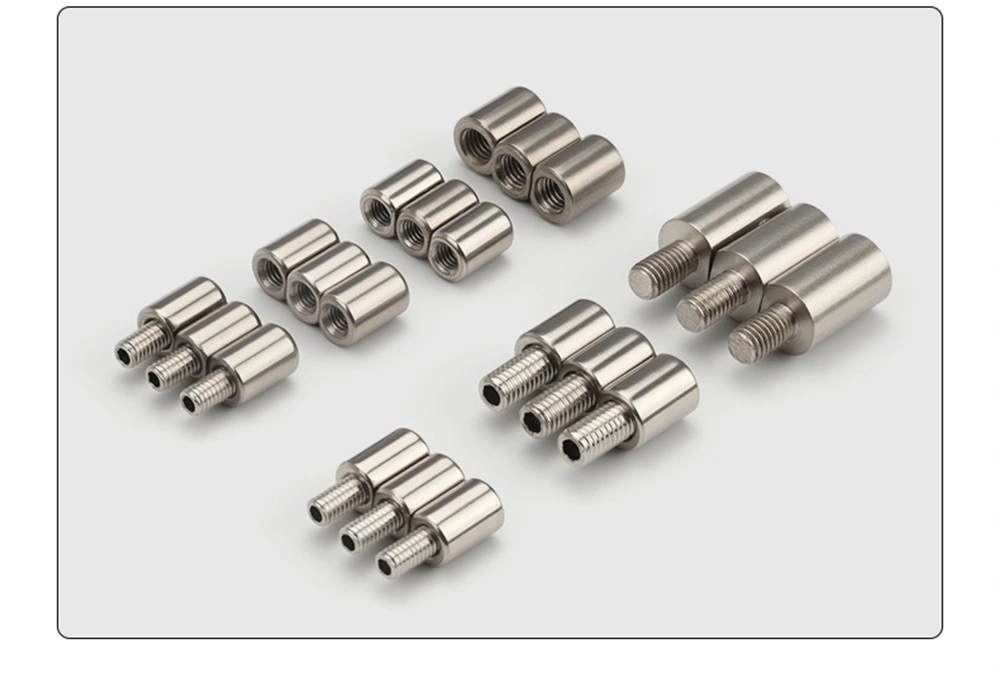

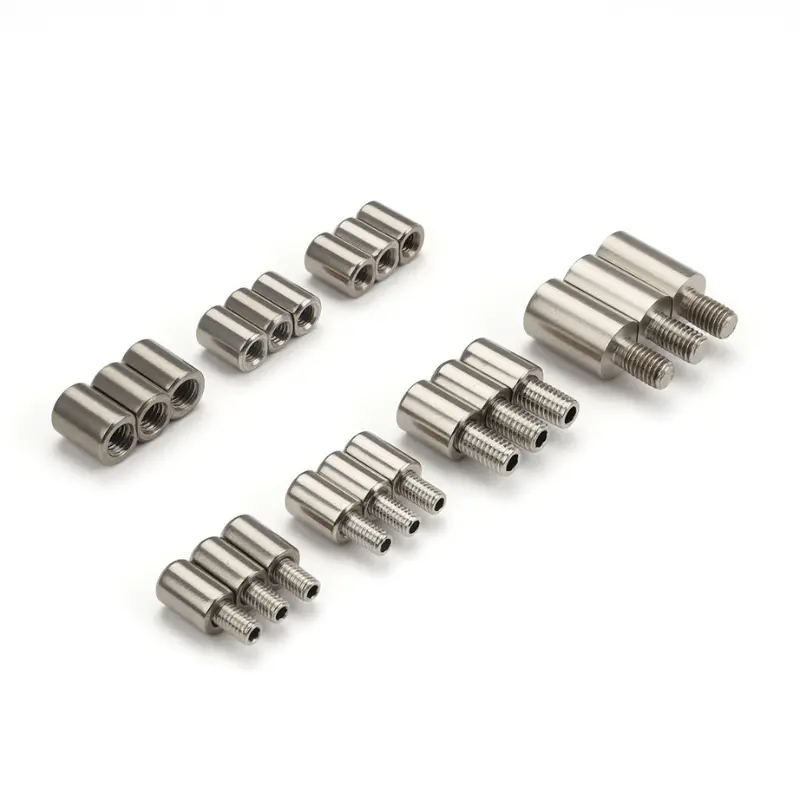

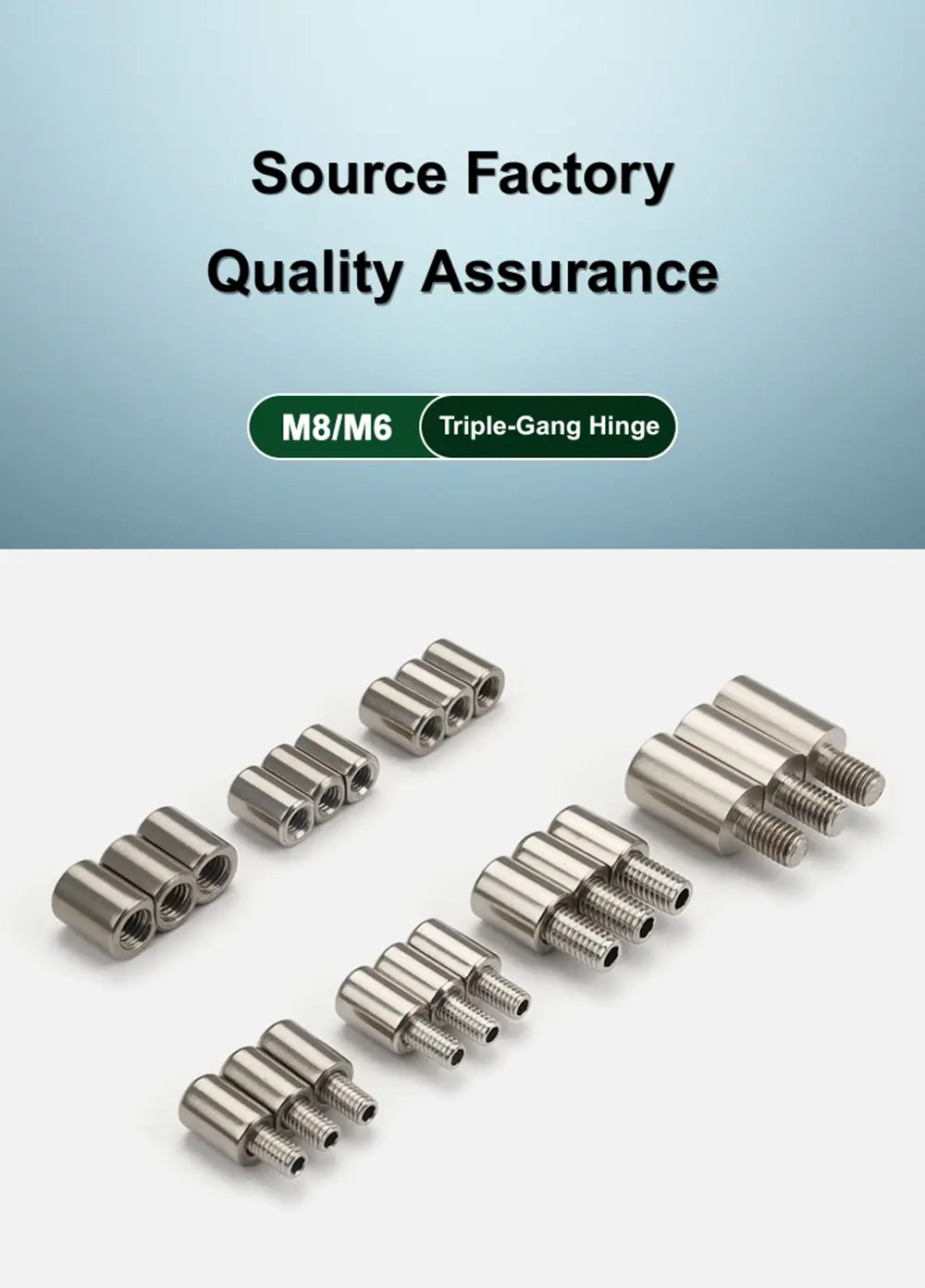

Đối với những bản lề cửa bảng điều khiển tìm nguồn cung ứng bán buôn từ Yitai Lock, Bản lề xoay Weld-On Parliament có 11 biến thể bao gồm các loại ren trong và ngoài, kích thước M6 và M8, cấu hình chốt tích hợp và có thể tháo rời cũng như cả thép không gỉ 201 và 304. Loại tích hợp có chốt cố định phù hợp với việc lắp đặt cố định; loại có thể tháo rời có chốt thoát bên cạnh có thể kéo ra để tháo cửa mà không cần dụng cụ, đây là lựa chọn phổ biến hơn cho các thùng loa cần tháo cửa định kỳ trong quá trình bảo trì hoặc lắp đặt.

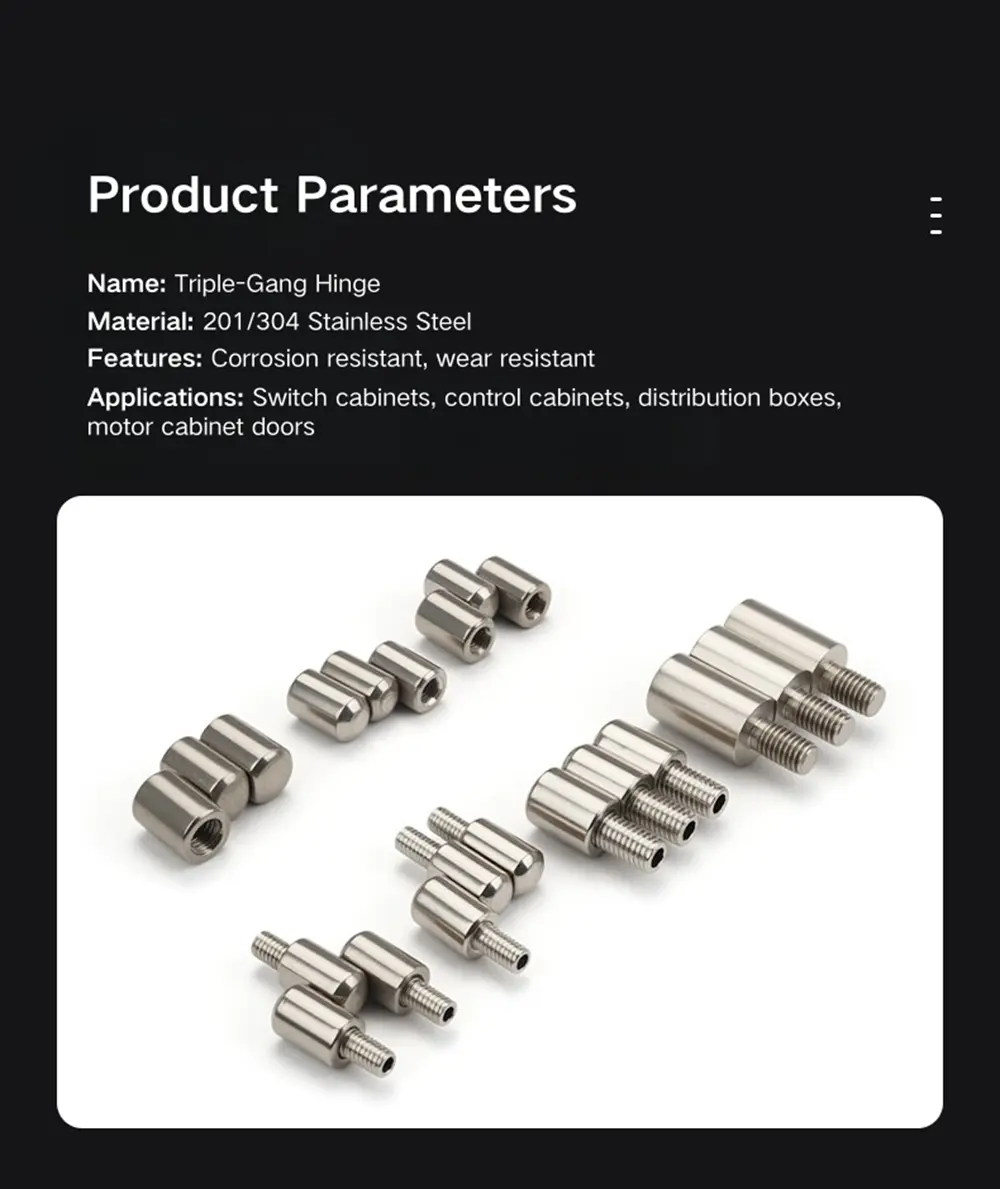

Mẫu sản phẩm	Bản lề bề mặt M8/10/12/14/16
Vật liệu	Sắt/Thép không gỉ 201/Thép không gỉ 304
có thể chọn màu	Thép không gỉ/Đen
Cách sử dụng	Thích hợp cho nhiều loại tủ công tắc, hộp điều khiển, v.v.

Tùy chọn mô hình và loại chủ đề

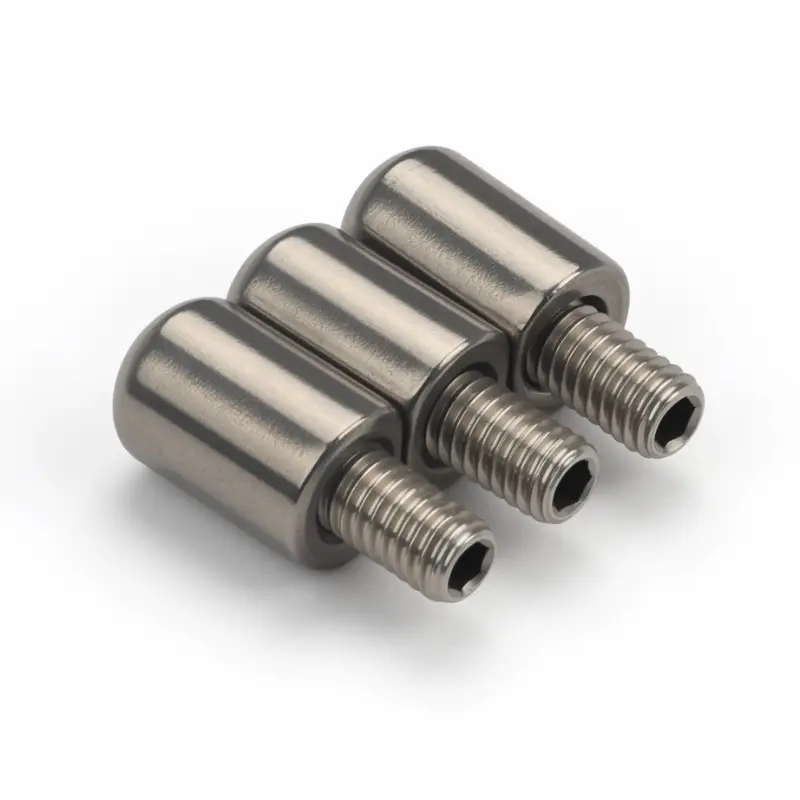

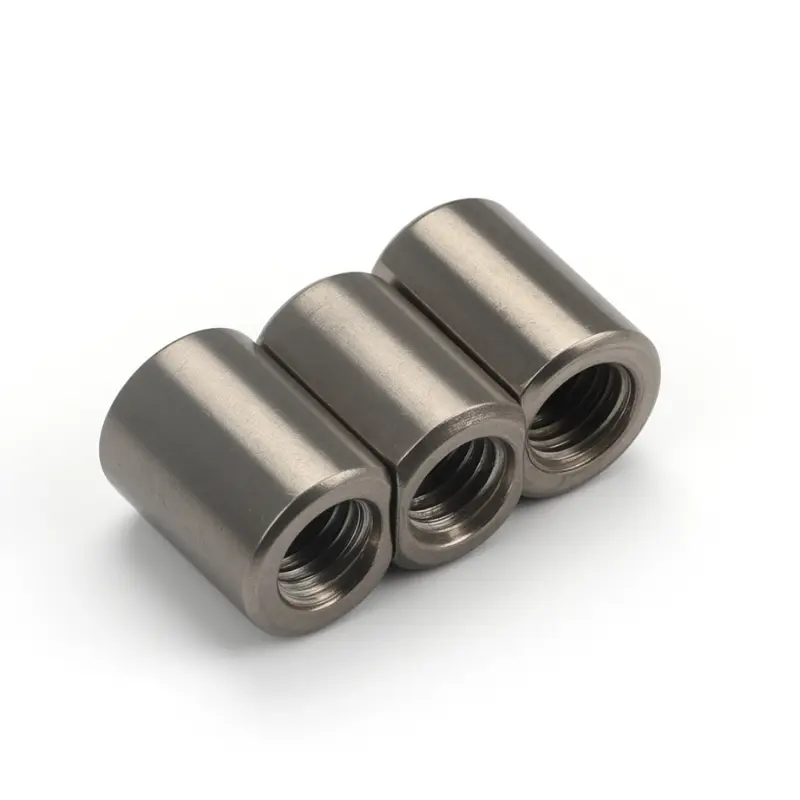

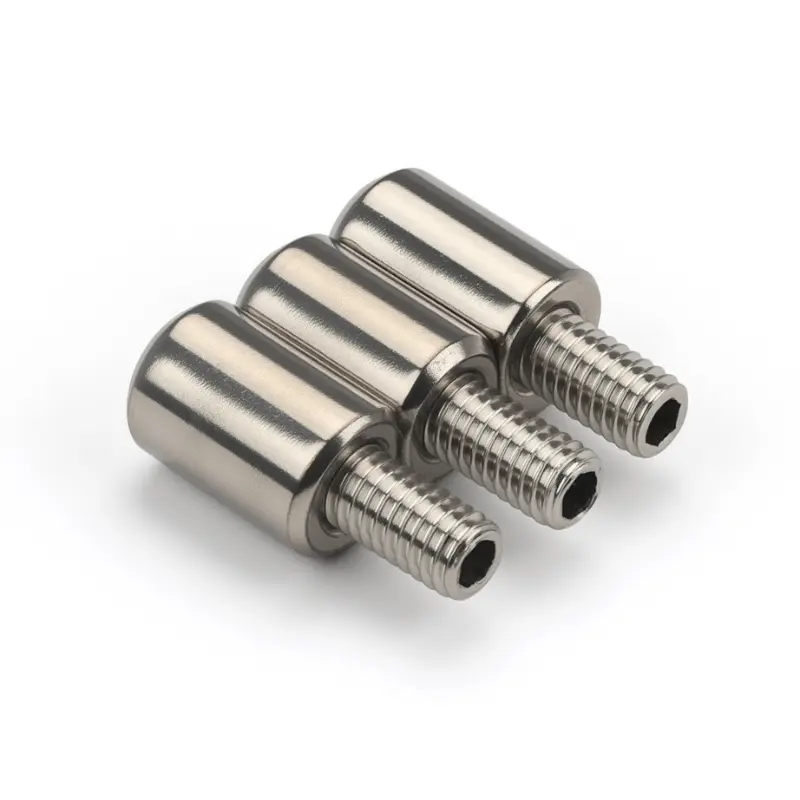

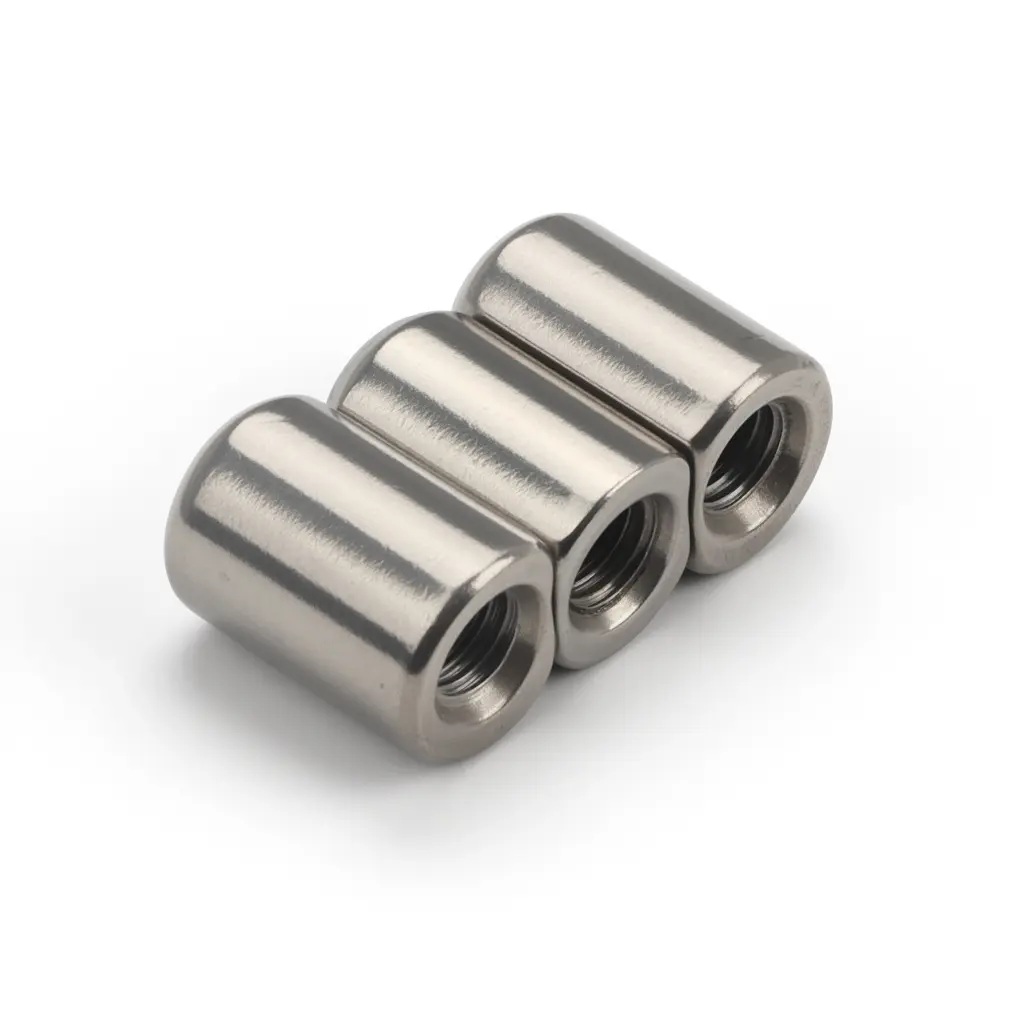

Bản lề trục Quốc hội Weld-On được cung cấp ở các phiên bản ren bên trong và bên ngoài trên cả hai kích thước M6 và M8. Loại ren ngoài có chốt ren nhô ra ở đầu lắp luồn trực tiếp vào lỗ ren trên tấm cửa hoặc khung. Loại ren trong có ổ cắm ren ở đầu lắp để tiếp nhận bu lông từ phía bảng điều khiển. Cả hai đều gắn vào bề mặt lắp bằng ren và sau đó được cố định bằng hàn để lắp đặt ổn định, lâu dài.

Trong phạm vi bản lề, loại tích hợp ren ngoài M6 và loại tích hợp ren trong M6 là các biến thể có chốt cố định — chốt là một phần của thân bản lề và không thể tháo rời. Tất cả các biến thể khác đều có thể tháo rời, với một lỗ bên xuyên qua nòng súng cho phép chốt trượt ra ngoài khi cửa cần mở ra. Biến thể ren ngoài M8×16 là tùy chọn chốt dài nhất trong dòng sản phẩm, phù hợp với các tấm có độ sâu lắp lớn hơn.

Cấu trúc và kích thước

Bản lề xoay Quốc hội hàn trên M6 có chiều dài tổng thể là 17,3 mm với khoảng cách nòng ở giữa là 21 mm. Phiên bản ren ngoài có thêm phần mở rộng đinh tán 9 mm ở mỗi đầu, tạo ra độ rộng tổng cộng là 39 mm. Ngăn xếp ba nòng có tổng chiều cao 29 mm trên ba phần 9 mm, 18 mm và khớp trên cùng, với chiều rộng nòng 11,5 mm và đường kính chốt 6 mm.

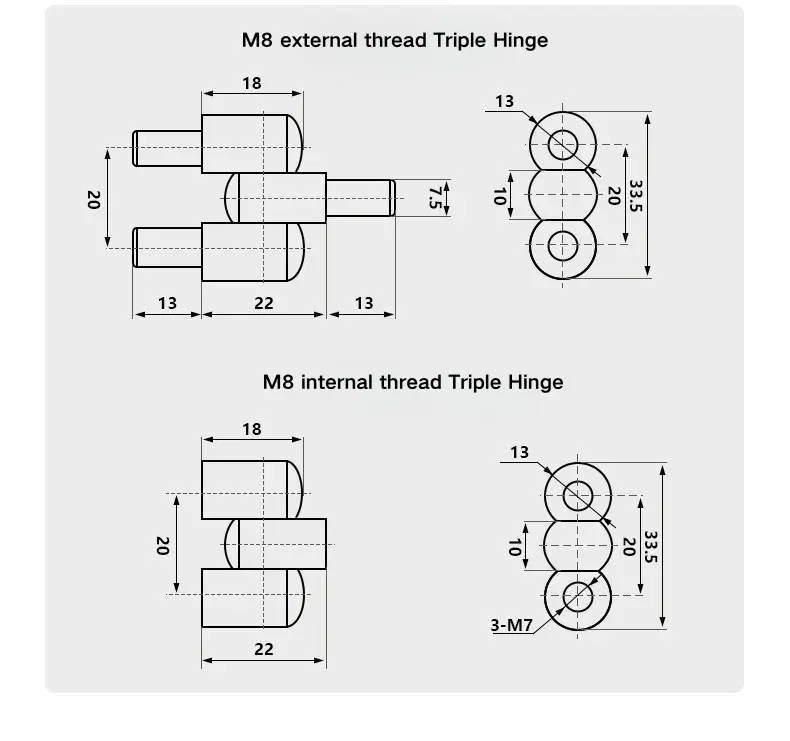

Bản lề trục M8 lớn hơn tương ứng với chiều dài thân 18 mm và khoảng cách giữa 22 mm. Phiên bản ren ngoài có thêm phần mở rộng đinh tán 13 mm ở mỗi bên để có tổng chiều rộng là 48 mm. Ngăn xếp ba nòng có tổng chiều cao 33,5 mm trên ba phần — 10 mm, 20 mm và phần khớp trên cùng — với chiều rộng nòng 13 mm và đường kính chốt 7,5 mm. Biến thể ren trong M8 sử dụng ổ cắm ren 3 × M7.

Cài đặt và cấu hình pin

Bản lề xoay Weld-On Parliament được lắp đặt bằng cách luồn đầu đinh tán hoặc đầu ổ cắm vào bảng cửa hoặc điểm lắp khung, sau đó hàn để cố định vị trí cố định. Sự kết hợp giữa gắn ren và hàn này tạo ra một giá đỡ an toàn có thể xử lý cả tải trọng quay của chu trình cửa và bất kỳ lực ngang nào lên bản lề trong quá trình sử dụng.

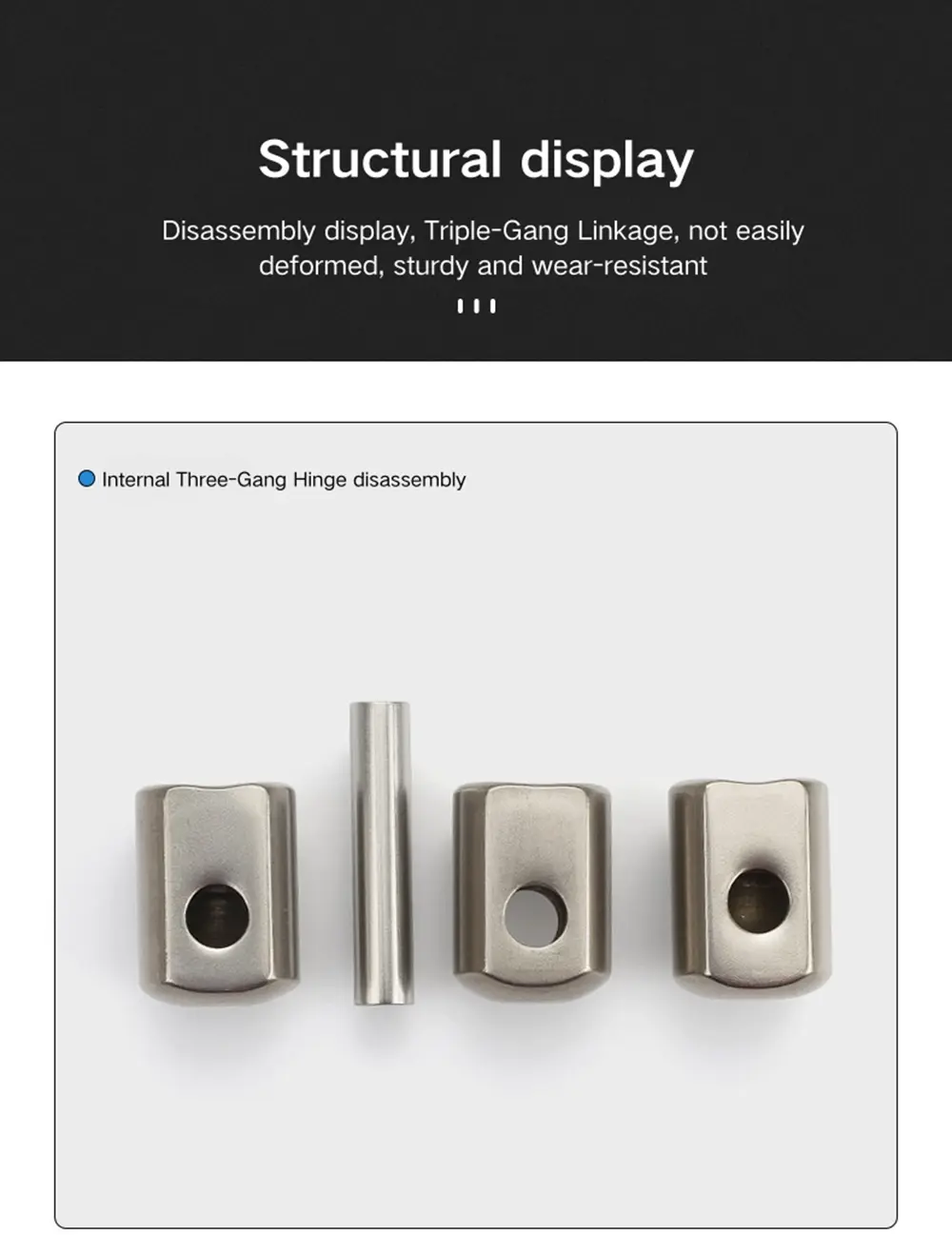

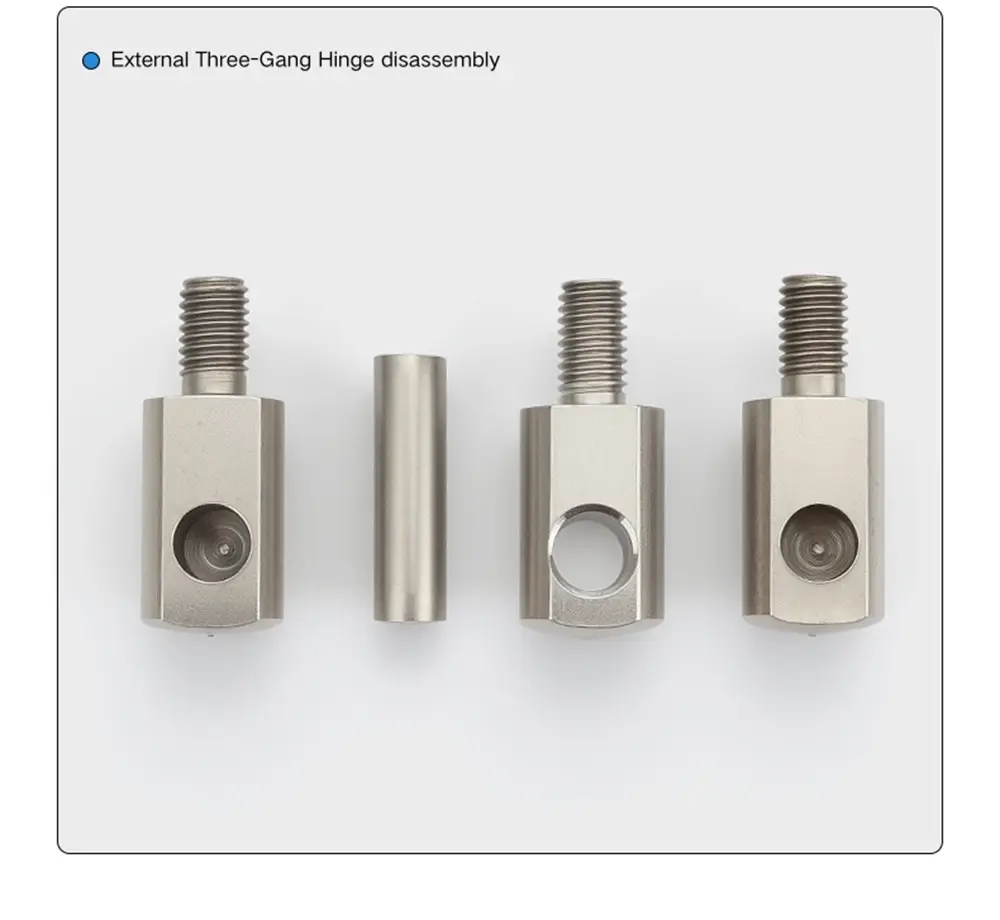

Đối với các phiên bản có thể tháo rời của bộ phận này, chốt thoát ra qua một lỗ bên trên thân thùng và có thể được kéo ra để tháo cửa ra khỏi khung mà không làm ảnh hưởng đến giá đỡ hàn. Các phiên bản tích hợp không có lỗ bên; chốt được cố định bên trong thùng và bản lề không được thiết kế để tháo cửa. Việc lựa chọn giữa tích hợp và có thể tháo rời tùy thuộc vào việc có cần phải tháo cửa trong suốt thời gian sử dụng của vỏ hay không.

Chất liệu và bề mặt hoàn thiện

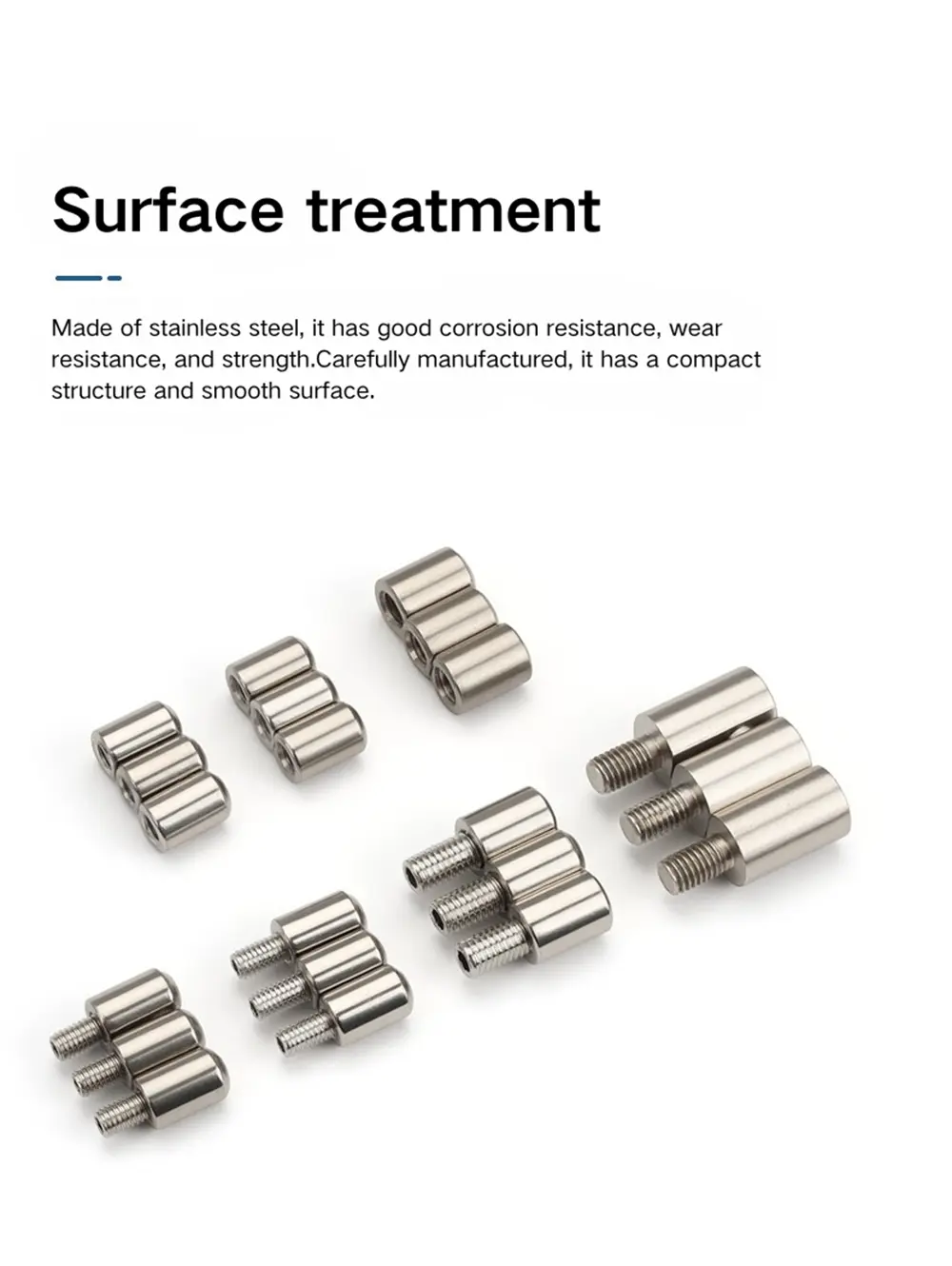

Mô-đun này có sẵn bằng thép không gỉ 201 và 304, cả hai đều được hoàn thiện bằng đánh bóng rung. Quá trình đánh bóng rung sẽ loại bỏ các gờ và các cạnh sắc nét, đồng thời mang lại bề mặt mờ có độ bóng thấp nhất quán - đó không phải là lớp hoàn thiện chải hoặc tráng gương. Cả hai lớp đều trông giống nhau sau khi đánh bóng; sự khác biệt là ở khả năng chống ăn mòn.

Thép không gỉ 201 cung cấp khả năng chống ăn mòn tốt cho các ứng dụng tủ điện trong nhà và bảng phân phối trong môi trường vừa phải và là lựa chọn tiết kiệm chi phí hơn trong phạm vi. Bản lề xoay Weld-On Parliament bằng thép không gỉ 304 là lựa chọn tốt hơn cho các vỏ bọc ngoài trời, môi trường ẩm ướt hoặc các công trình lắp đặt đòi hỏi khả năng chống ăn mòn lâu dài là yêu cầu chắc chắn. Cả hai đều có sẵn trên hầu hết các kết hợp cấu hình chốt và kích thước ren trong phạm vi.

Câu hỏi thường gặp

Câu hỏi 1: Dòng bản lề này có những biến thể nào?

Phạm vi bao gồm 11 biến thể: ren trong và ren ngoài ở kích thước M6 và M8, bằng thép không gỉ 201 và 304, ở cấu hình chốt tích hợp và có thể tháo rời. Ren ngoài M8×16 cũng có sẵn dưới dạng tùy chọn chốt mở rộng để lắp bảng điều khiển sâu hơn.

Câu hỏi 2: Sự khác biệt giữa loại tích hợp và loại có thể tháo rời là gì?

Loại tích hợp có chốt cố định - không thể tháo rời và bản lề không được thiết kế để tháo cửa. Loại có thể tháo rời có lỗ thoát bên hông qua nòng; chốt trượt ra ngoài để cho phép nhấc cửa ra khỏi khung mà không cần dụng cụ hoặc làm ảnh hưởng đến giá đỡ hàn.

Câu 3: Sự khác biệt giữa ren trong và ren ngoài là gì?

Phiên bản ren ngoài có chốt nhô ra luồn vào lỗ ren trên bảng hoặc khung. Phiên bản ren trong có ổ cắm ren chấp nhận bu lông từ phía bảng điều khiển. Cả hai sau đó được hàn tại chỗ sau khi luồn dây để lắp đặt cố định.

Q4: Bản lề này được lắp đặt như thế nào?

Việc lắp đặt bao gồm việc luồn đinh tán hoặc đầu ổ cắm vào bảng điều khiển cửa hoặc điểm lắp khung, sau đó hàn để cố định bản lề vĩnh viễn. Sự kết hợp giữa ren và hàn giữ cho bản lề ổn định dưới cả tải trọng quay của cửa và lực ngang.

Câu 5: Kích thước chính của phiên bản M6 và M8 là gì?

Thân Bản lề xoay Quốc hội Weld-On M6 dài 17,3 mm với khoảng cách giữa 21 mm và đường kính chốt 6 mm. Ngăn xếp ba nòng cao 29 mm và rộng 11,5 mm. Phiên bản M8 có thân 18 mm, khoảng cách giữa 22 mm, đường kính chốt 7,5 mm và chiều cao ngăn xếp nòng 33,5 mm và rộng 13 mm.

Q6: Đánh bóng rung là gì?

Đánh bóng rung là một quá trình nhào trộn giúp loại bỏ các gờ và cạnh sắc khỏi bề mặt bộ phận, tạo ra lớp hoàn thiện mờ có độ bóng thấp nhất quán. Nó không phải là một kết thúc chải hoặc gương. Cả hai phiên bản bản lề không gỉ 201 và 304 này đều trải qua quá trình đánh bóng rung giống nhau.

Q7: Tôi nên chọn loại thép không gỉ nào?

Thép không gỉ 201 phù hợp với các ứng dụng tủ điện trong nhà và bảng phân phối tiêu chuẩn nơi mức độ ăn mòn ở mức vừa phải. Thép không gỉ 304 là lựa chọn tốt hơn cho vỏ bọc ngoài trời, môi trường có độ ẩm cao hoặc lắp đặt trong đó khả năng chống ăn mòn lâu dài là yêu cầu khó khăn.
