Bản lề uốn ba lần cho tủ công nghiệp

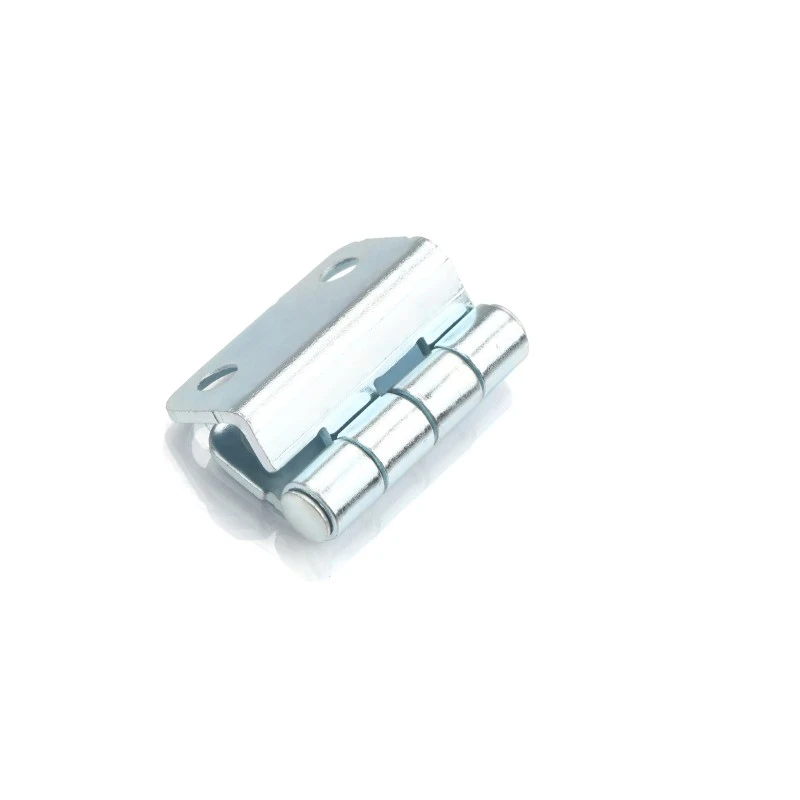

Những bản lề tủ công nghiệp tìm nguồn cung ứng bán buôn từ Yitai Lock sẽ nhận thấy Bản lề uốn cong ba lần cho tủ công nghiệp CL252 chỉ có một kích thước, 38 × 37 mm — đủ nhỏ gọn cho các cửa bao vây nhỏ hơn, nơi bản lề kích thước đầy đủ sẽ không phù hợp. Hình dạng uốn cong ba lần tạo cho mỗi cánh một hình dạng bậc thang, giúp bản lề có thể làm sạch mép cửa và viền khung mà không bị ràng buộc khi cửa xoay. Nòng Φ5 mm chạy qua cả ba khớp nối và giữ cho trục ổn định khi đạp cửa thông thường.

Cấu trúc và kích thước

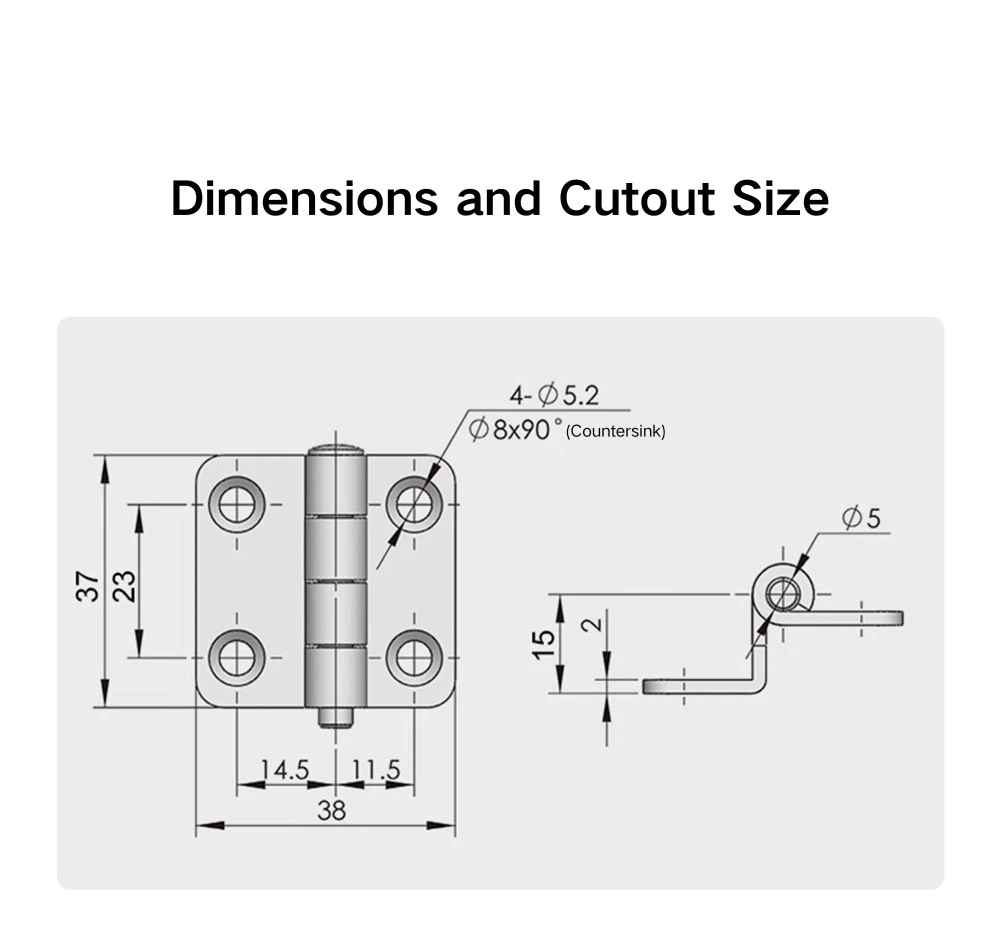

Bản lề uốn cong ba lần dành cho tủ công nghiệp có chiều rộng tổng thể là 38 mm và chiều cao 37 mm, với khoảng cách khớp nối là 23 mm ở giữa. Hai cánh không đối xứng — cánh rộng hơn là 14,5 mm và cánh hẹp hơn là 11,5 mm — có nghĩa là bản lề không thể đảo ngược giữa cửa và khung mà không đổi bên. Đường kính thùng là Φ5 mm và mặt bên có tổng chiều cao 15 mm với bước uốn cong 2 mm, tạo cho chiếc lá có hình dạng lệch.

Mỗi lá của Bản lề uốn cong ba cho tủ công nghiệp có hai lỗ lắp: đường kính Φ5,2 mm với mũi khoét Φ8×90°, dành cho tổng cộng bốn điểm cố định. Cấu hình chìm cho phép vít đầu phẳng nằm phẳng với bề mặt lá, do đó không có phần cứng nào đứng vững trên mặt bản lề sau khi lắp đặt. Chiều dài vít nên được lựa chọn dựa trên tấm cửa và độ dày khung tại vị trí lắp đặt.

Xử lý bề mặt và vật liệu

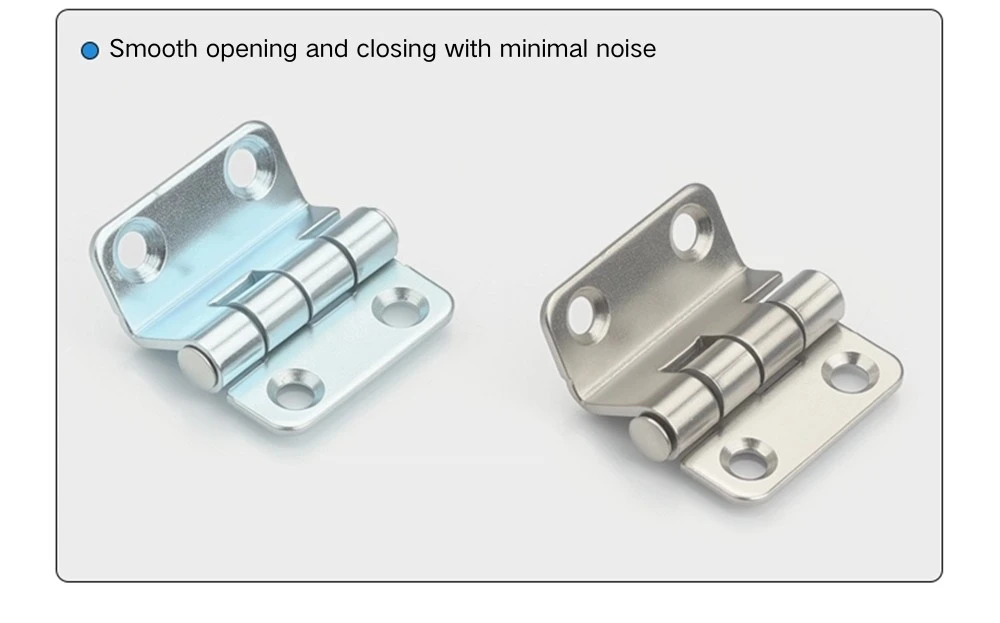

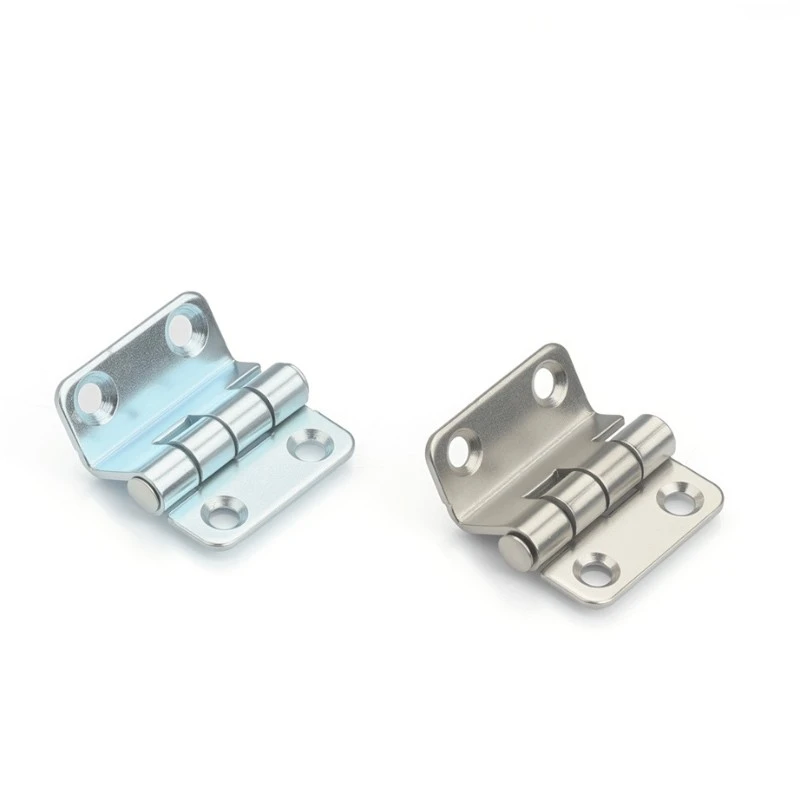

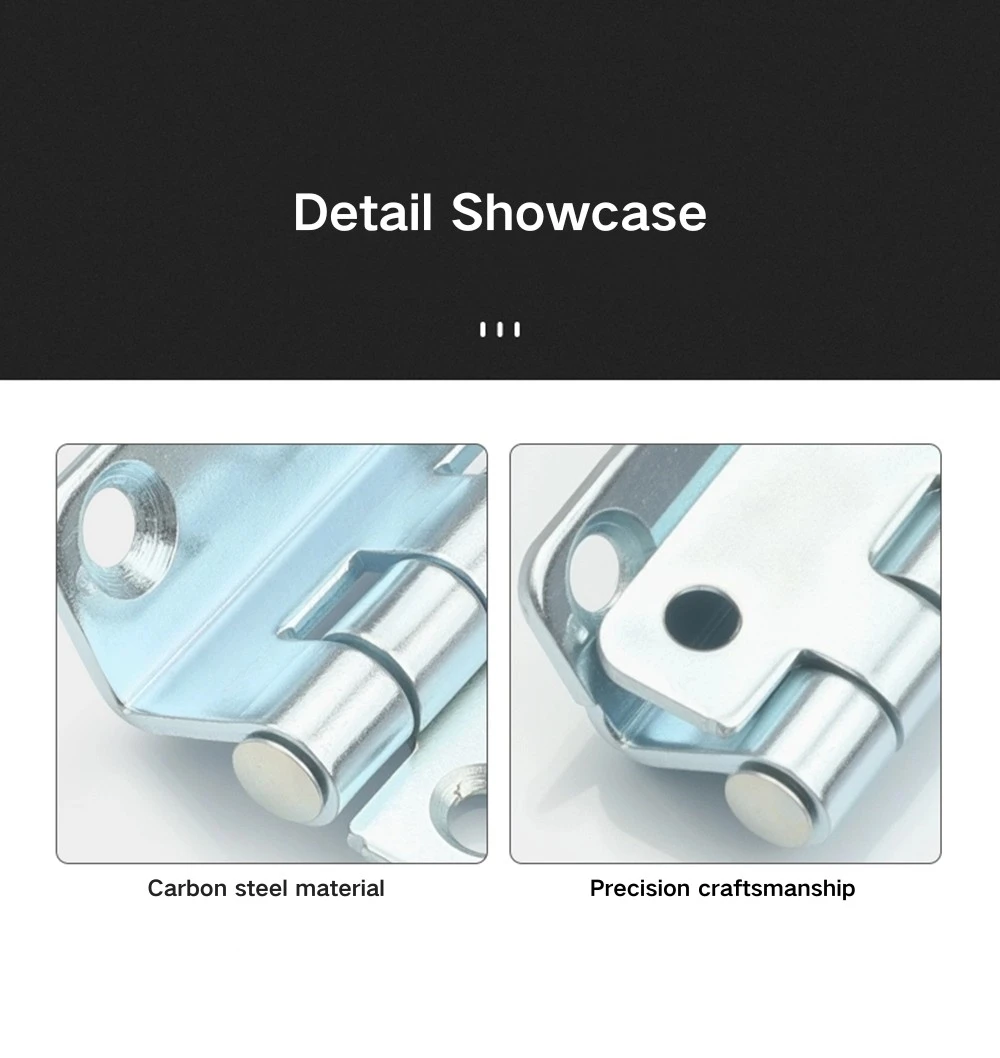

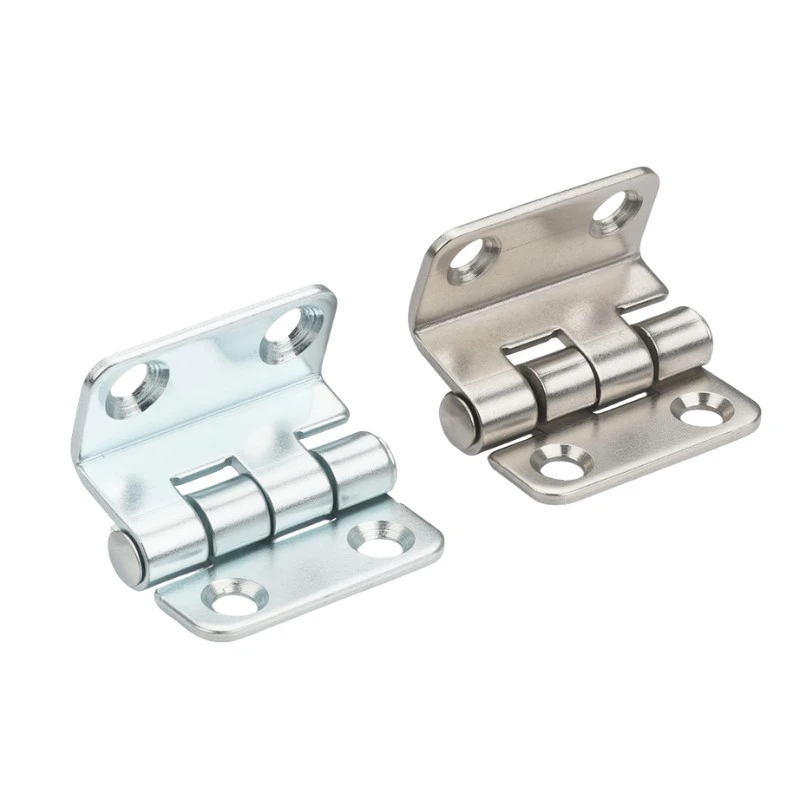

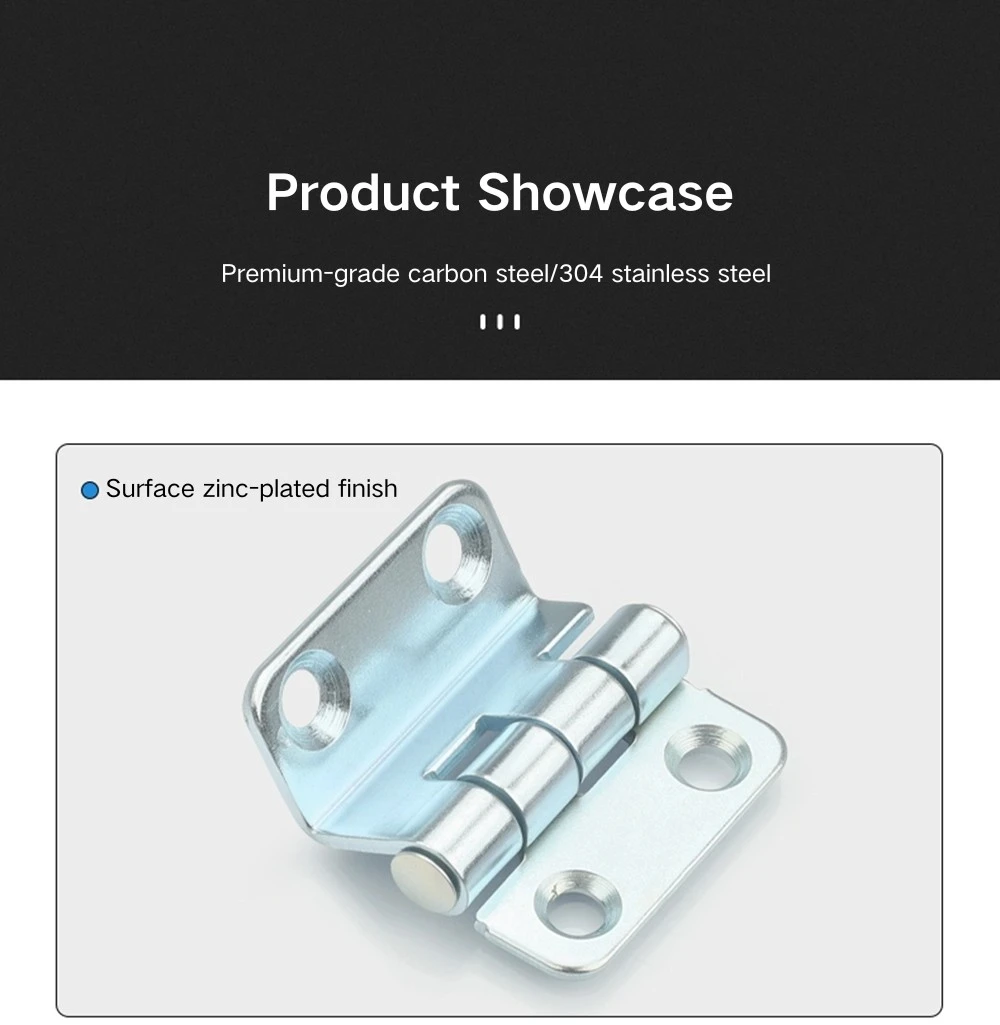

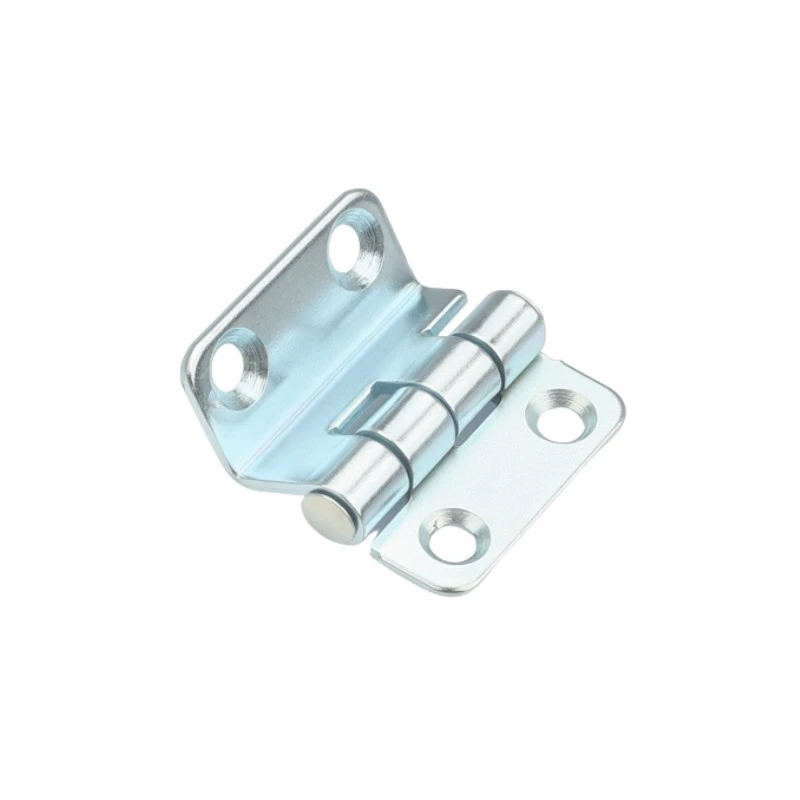

Bản lề uốn cong ba lần cho tủ công nghiệp có hai lựa chọn vật liệu. Phiên bản thép carbon có lớp mạ kẽm giúp chống ăn mòn cho môi trường vỏ bọc trong nhà tiêu chuẩn - bảng phân phối, bảng điều khiển và tủ thiết bị trong không gian khô ráo hoặc có điều hòa khí hậu. Đây là lựa chọn phổ biến hơn cho các ứng dụng tủ công nghiệp nói chung, nơi yêu cầu về chi phí và độ ăn mòn đều ở mức vừa phải.

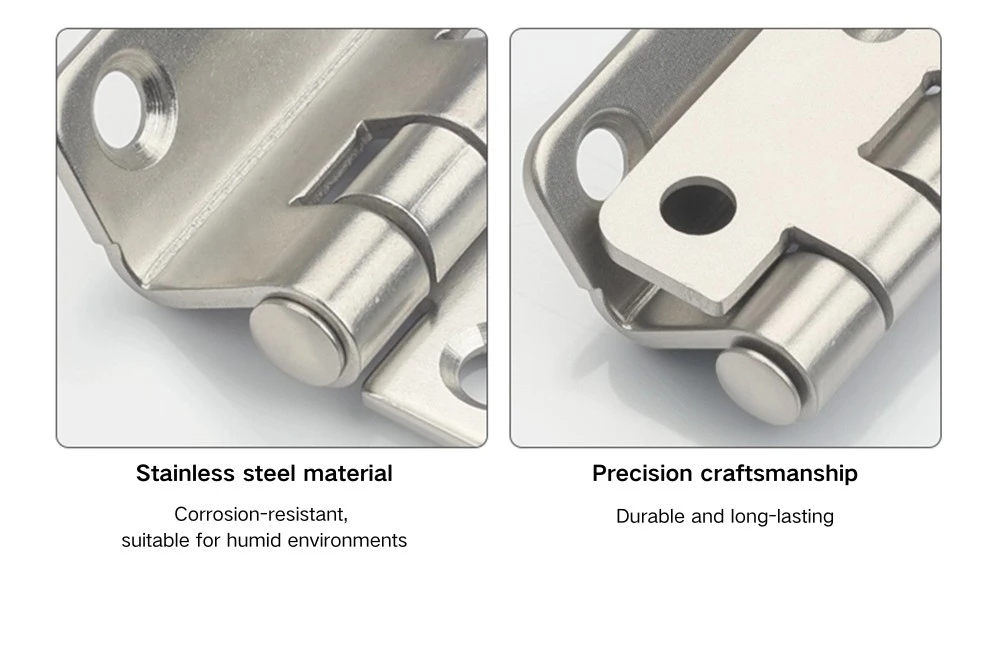

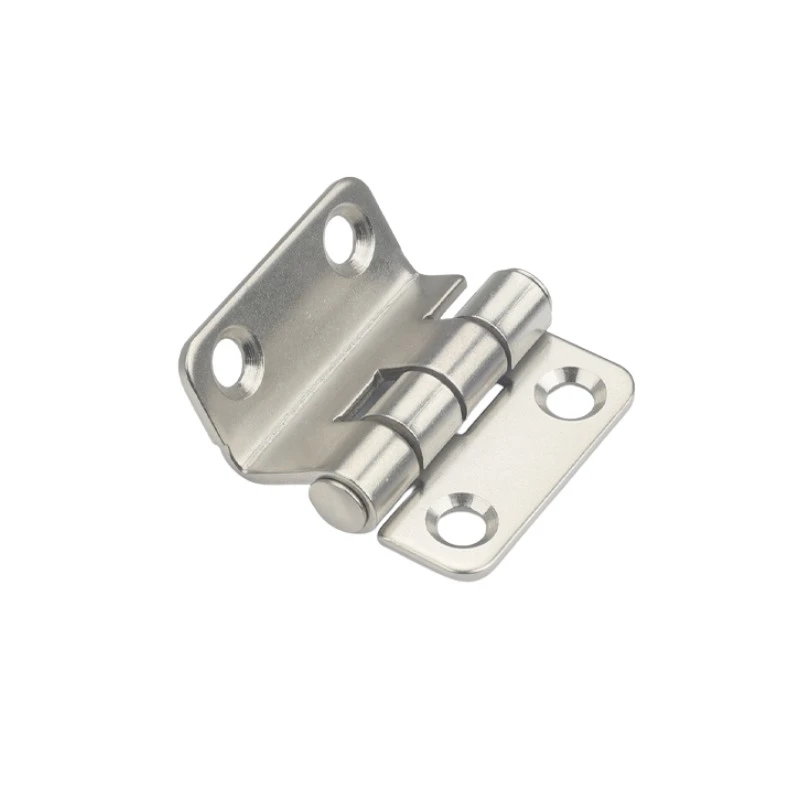

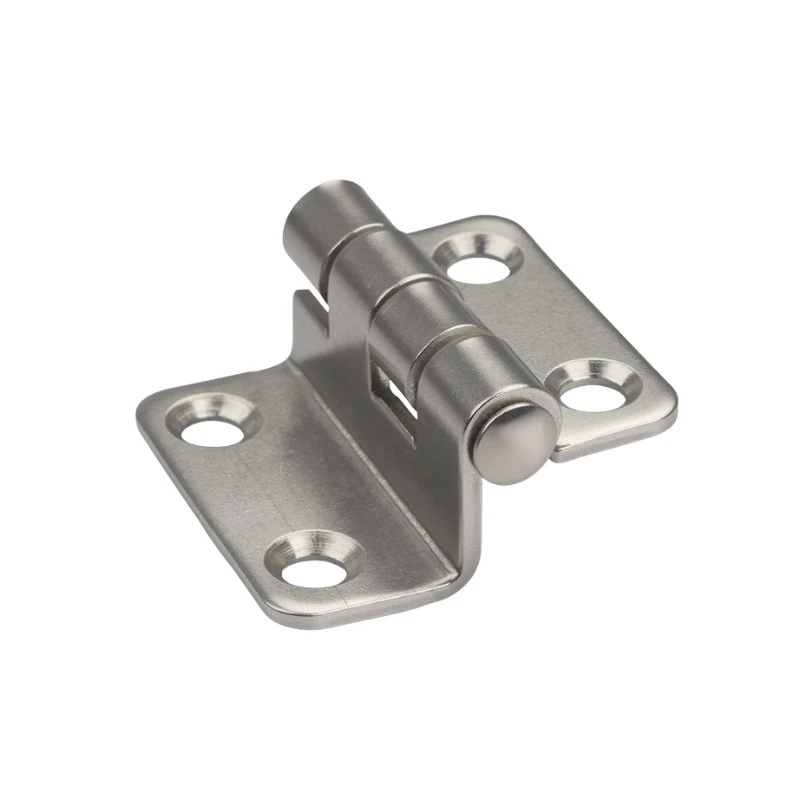

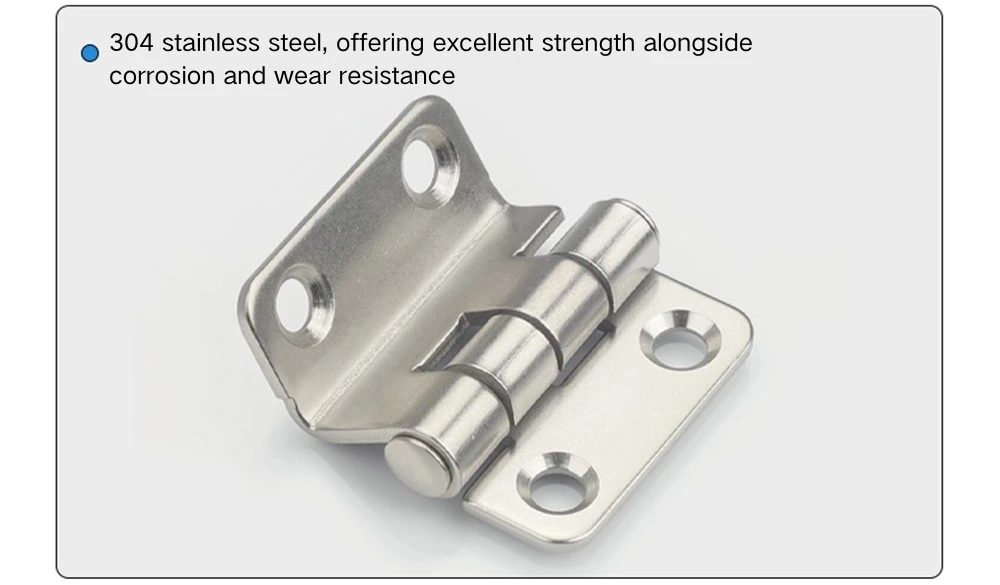

Bản lề uốn cong ba lần bằng thép không gỉ 304 dành cho tủ công nghiệp trải qua quá trình đánh bóng rung, mang lại bề mặt mờ nhất quán bằng cách lật các bộ phận để loại bỏ các gờ và cạnh sắc. Đây không phải là lớp hoàn thiện bóng hoặc tráng gương — kết quả là bề ngoài đồng nhất, có độ bóng thấp phù hợp với mục đích sử dụng công nghiệp. Phiên bản không gỉ là lựa chọn phù hợp cho vỏ bọc trong môi trường ẩm ướt, lắp đặt ngoài trời hoặc bất cứ nơi nào mà lớp hoàn thiện bằng thép cacbon mạ kẽm không bền theo thời gian.

Kịch bản ứng dụng

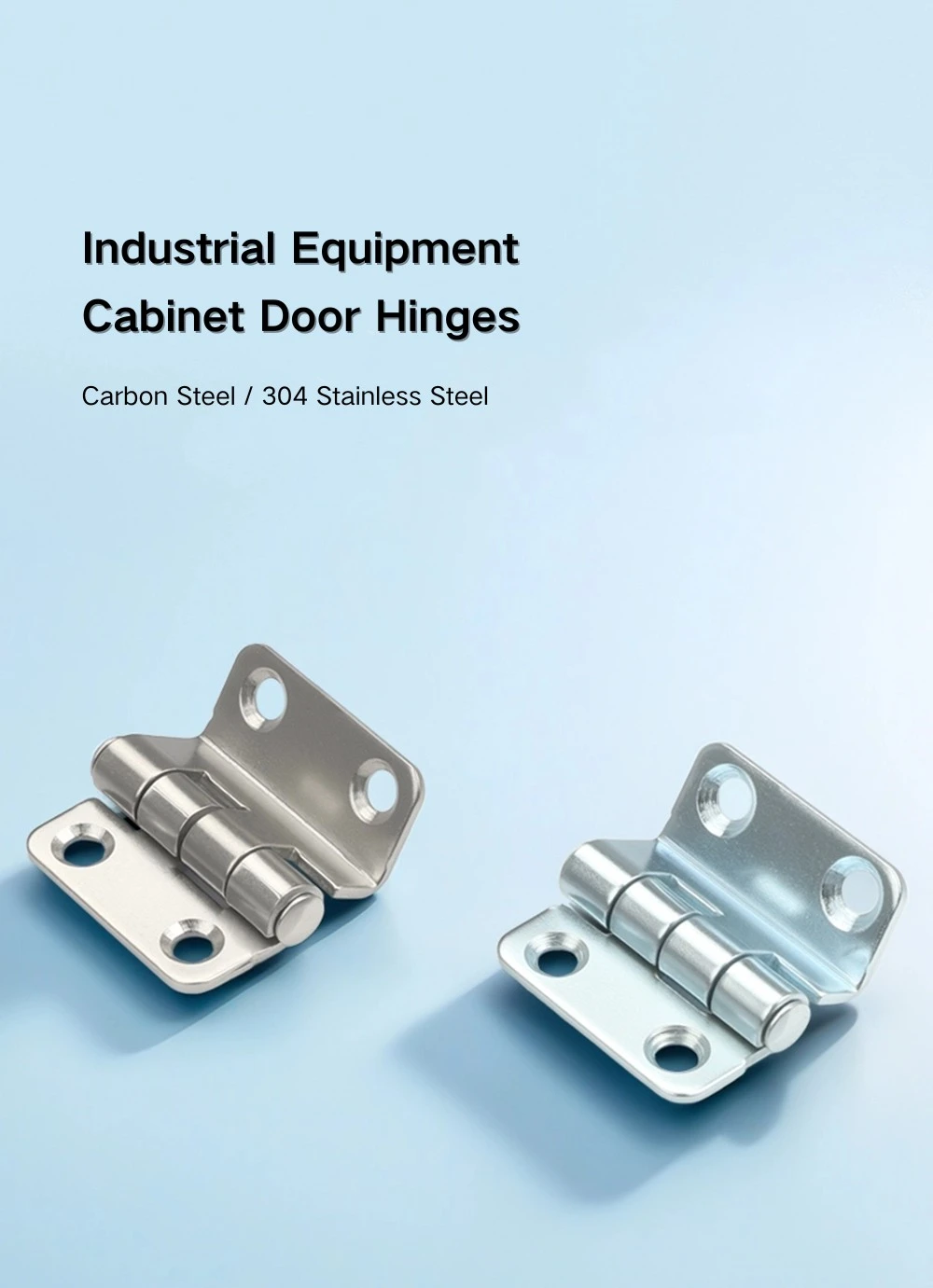

Bản lề uốn cong ba lần cho tủ công nghiệp rất phù hợp cho các cửa bảng phân phối điện, vỏ thiết bị đóng cắt và cửa tủ thiết bị công nghiệp cần một bản lề nhỏ gọn, gắn vít với góc mở 90°. Dấu chân nhỏ hoạt động tốt trên các cửa tủ và thùng nhẹ hơn, nơi bản lề lớn sẽ không tương xứng với kích thước cửa.

Việc lắp đặt chỉ bằng vít trên Bản lề uốn cong ba lần cho tủ công nghiệp cũng giúp nó phù hợp với các nhà sản xuất tủ không hàn bản lề trong quá trình chế tạo — bốn điểm cố định chìm đi thẳng vào tấm cửa và khung mà không cần chuẩn bị gì thêm. Góc mở 90° là đủ cho hầu hết các yêu cầu tiếp cận bảng điều khiển và đế vít phẳng giữ cho mặt cửa luôn sạch sẽ sau khi lắp bản lề.

Câu hỏi thường gặp

Câu hỏi 1: Kích thước của bản lề CL252 là bao nhiêu?

CL252 có chiều rộng tổng thể là 38 mm và chiều cao 37 mm, với khoảng cách khớp ngón tay là 23 mm. Hai lá không đối xứng - một bên 14,5 mm và một bên 11,5 mm. Đường kính thùng là Φ5 mm.

Câu 2: CL252 được cài đặt như thế nào?

Việc lắp đặt chỉ bằng vít - không hàn. Mỗi lá có hai lỗ chìm Φ5,2 mm (Φ8×90°), tạo ra tổng cộng bốn điểm cố định. Vít đầu phẳng nằm phẳng với bề mặt lá sau khi lắp đặt.

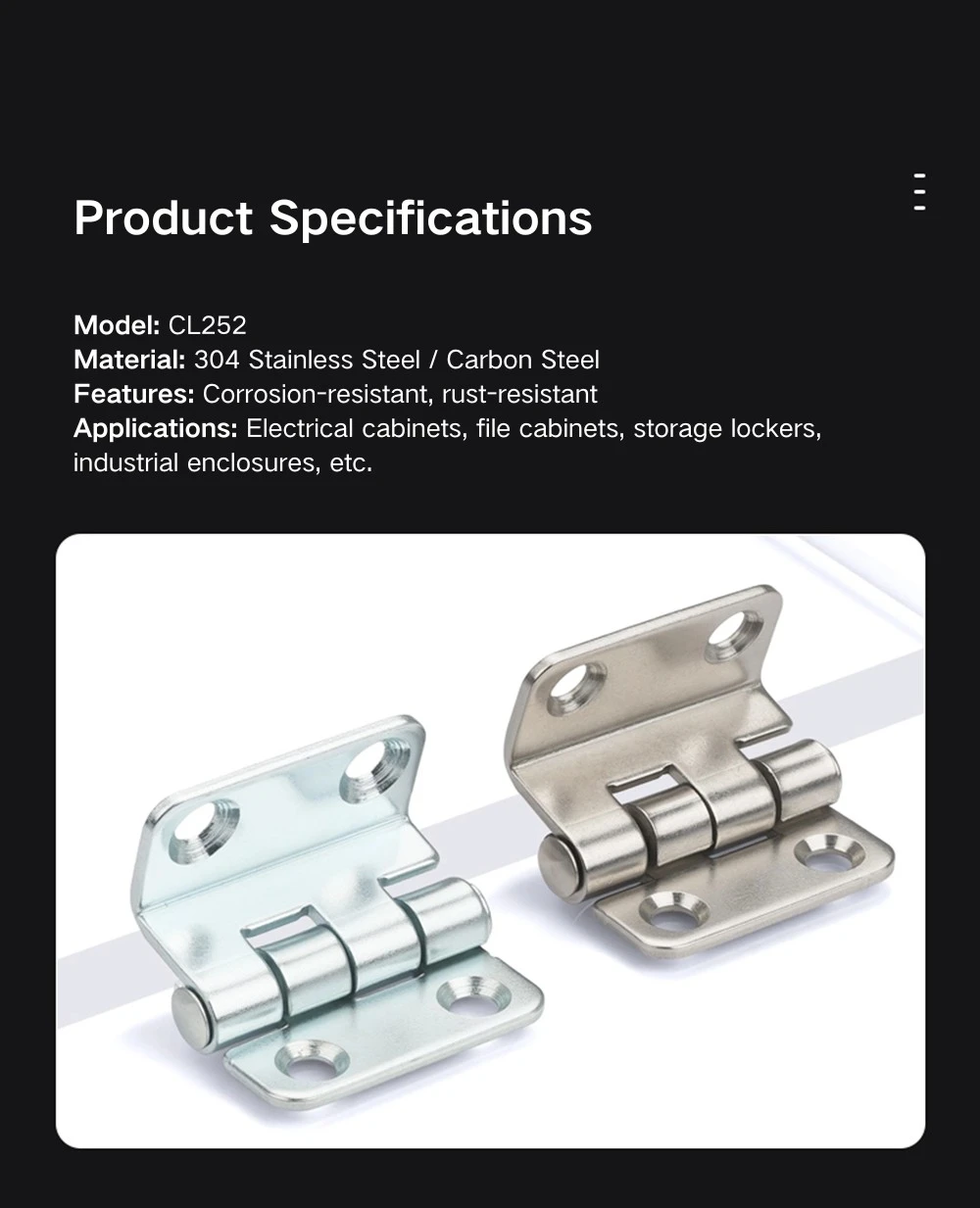

Câu 3: Những vật liệu nào có sẵn?

CL252 được làm bằng thép carbon mạ kẽm và thép không gỉ 304 với lớp sơn bóng rung. Thép carbon phù hợp với môi trường trong nhà, khô ráo; thép không gỉ là sự lựa chọn tốt hơn cho các ứng dụng bao vây ẩm ướt hoặc ngoài trời.

Q4: Đánh bóng rung là gì?

Đánh bóng rung là một quá trình nhào trộn giúp loại bỏ các gờ và cạnh sắc khỏi bề mặt bộ phận, để lại lớp sơn mờ có độ bóng thấp nhất quán. Nó không phải là một kết thúc chải hoặc gương. Trên phiên bản thép không gỉ CL252, nó mang lại vẻ ngoài công nghiệp đồng nhất không có vết bề mặt phản chiếu hoặc định hướng.

Câu 5: Hai cánh cửa và khung có thể hoán đổi cho nhau được không?

Không - các lá không đối xứng (14,5 mm và 11,5 mm), do đó các cạnh rộng hơn và hẹp hơn được cố định. Đảm bảo định hướng bản lề đúng cánh vào tấm cửa và khung trước khi khoan hoặc cố định.

Q6: CL252 phù hợp với loại tủ nào?

Bản lề tủ công nghiệp CL252 được sử dụng trên cửa bảng phân phối điện, vỏ thiết bị đóng cắt, cửa tủ điều khiển và tủ thiết bị công nghiệp nói chung - đặc biệt khi ưu tiên bản lề nhỏ gọn, gắn vít và góc mở 90° là đủ.
