Bản lề cửa thiết bị đóng cắt

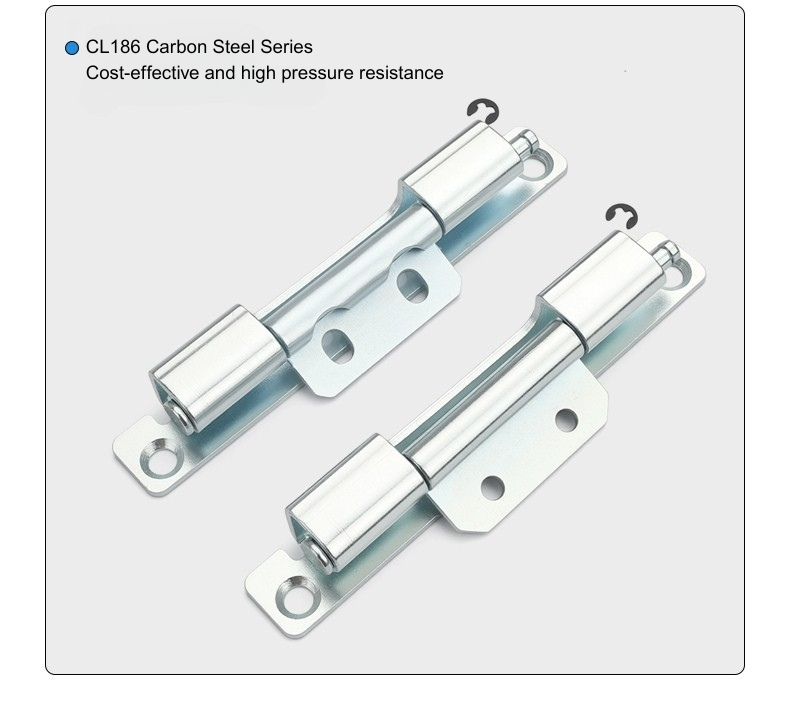

Đối với những người tìm nguồn cung cấp bản lề tủ có thể tháo rời từ Yitai Lock với số lượng lớn, Bản lề cửa thiết bị chuyển mạch CL186 cho phép người mua lựa chọn giữa cánh lắp lỗ tròn và lỗ có rãnh mà không thay đổi bất kỳ điều gì khác về bản lề - cùng thân, cùng thùng, cùng kích thước kênh khung. Phiên bản lỗ có rãnh cho phép điều chỉnh vị trí trong quá trình lắp đặt trước khi vít được siết chặt hoàn toàn, điều này rất hữu ích khi cần căn chỉnh cửa một cách chính xác. Cả hai phiên bản đều được bắt vít bằng cách sử dụng cùng một điểm cố định và có sẵn bằng thép cacbon và thép không gỉ.

Mẫu sản phẩm	Bản lề dòng CL186
Vật liệu tùy chọn	Thép Carbon/thép không gỉ
Cách sử dụng	Thích hợp cho nhiều loại tủ công tắc, hộp điều khiển, v.v.

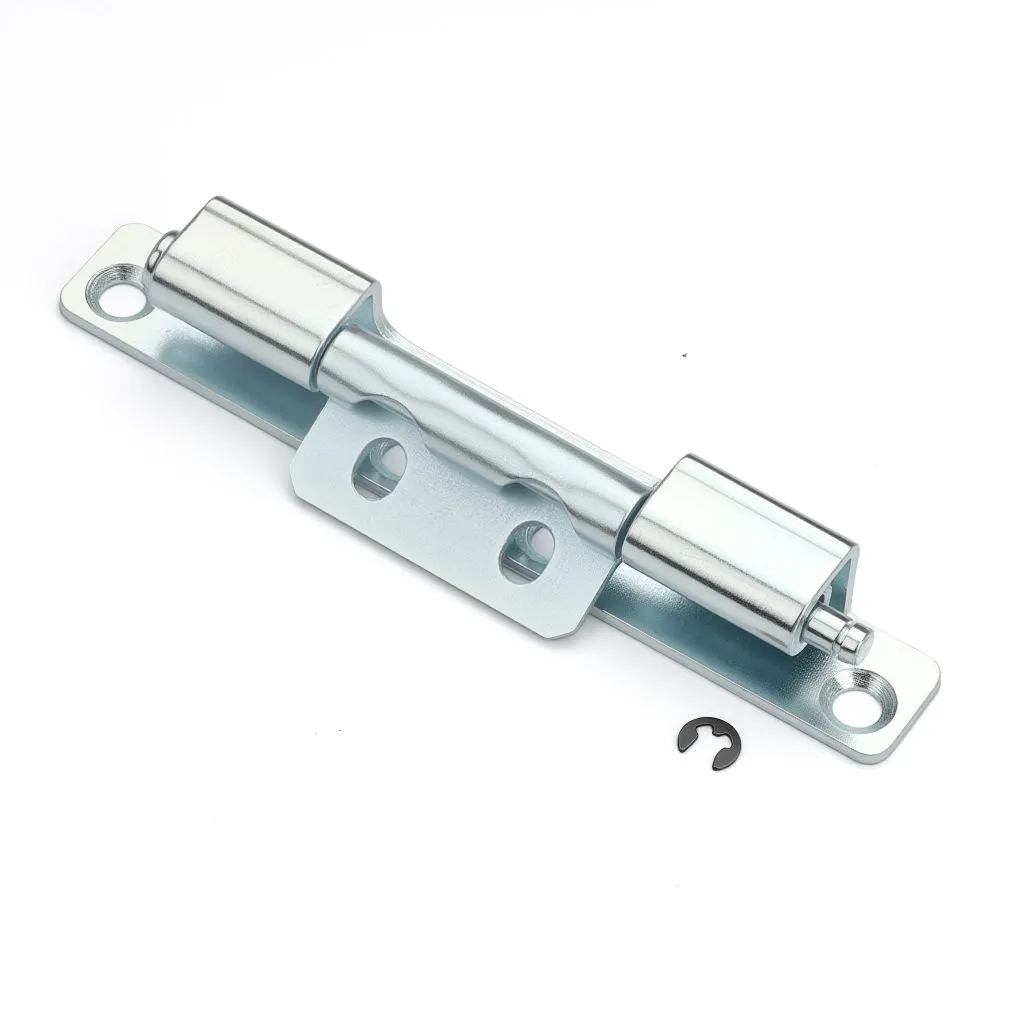

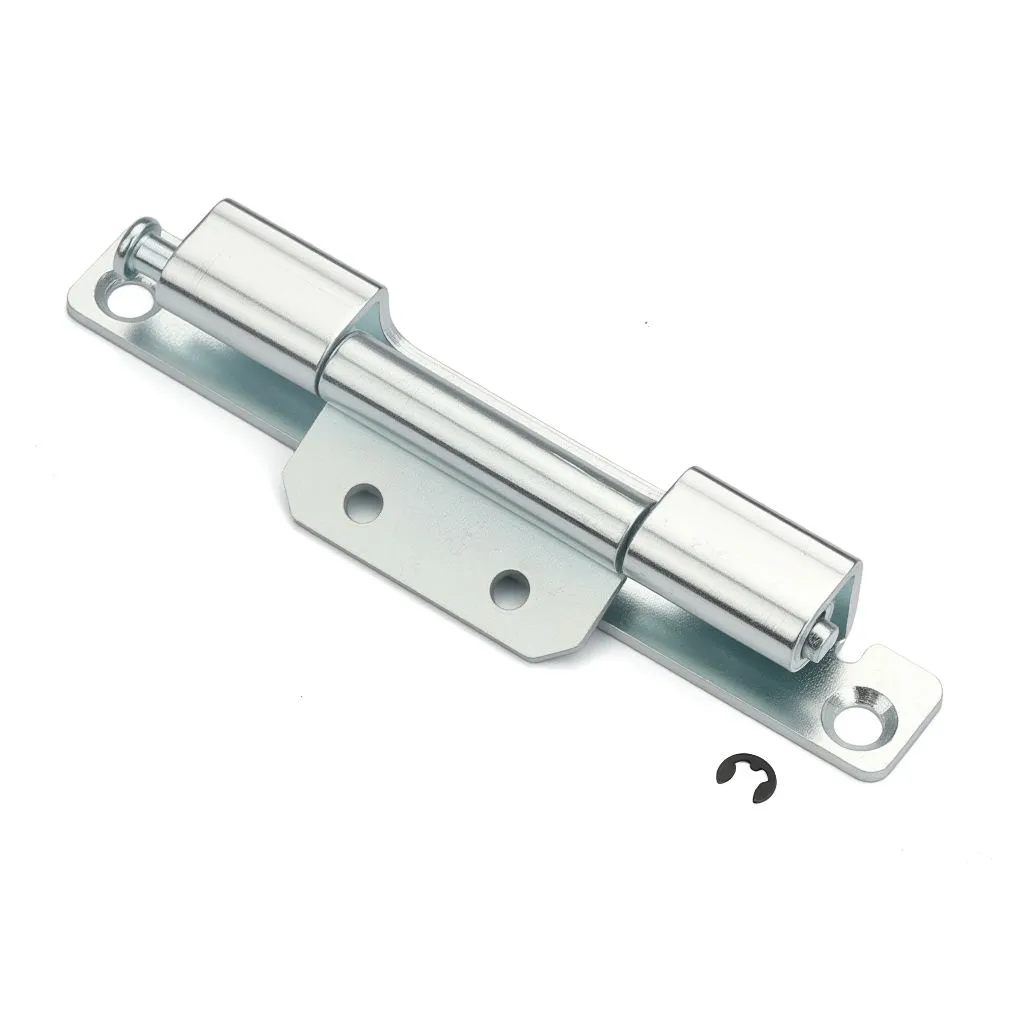

Tùy chọn mô hình và cấu hình lỗ

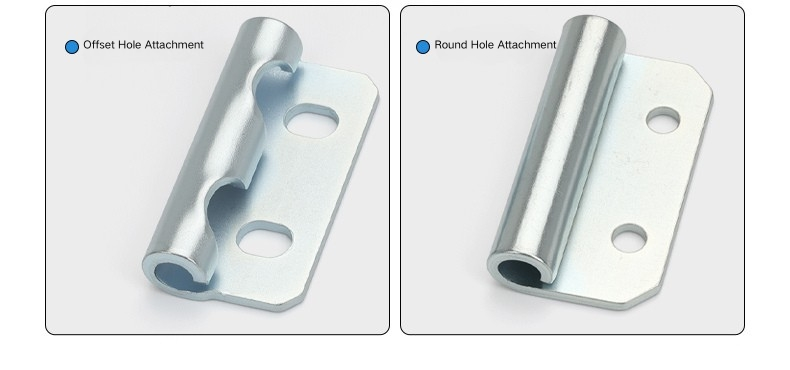

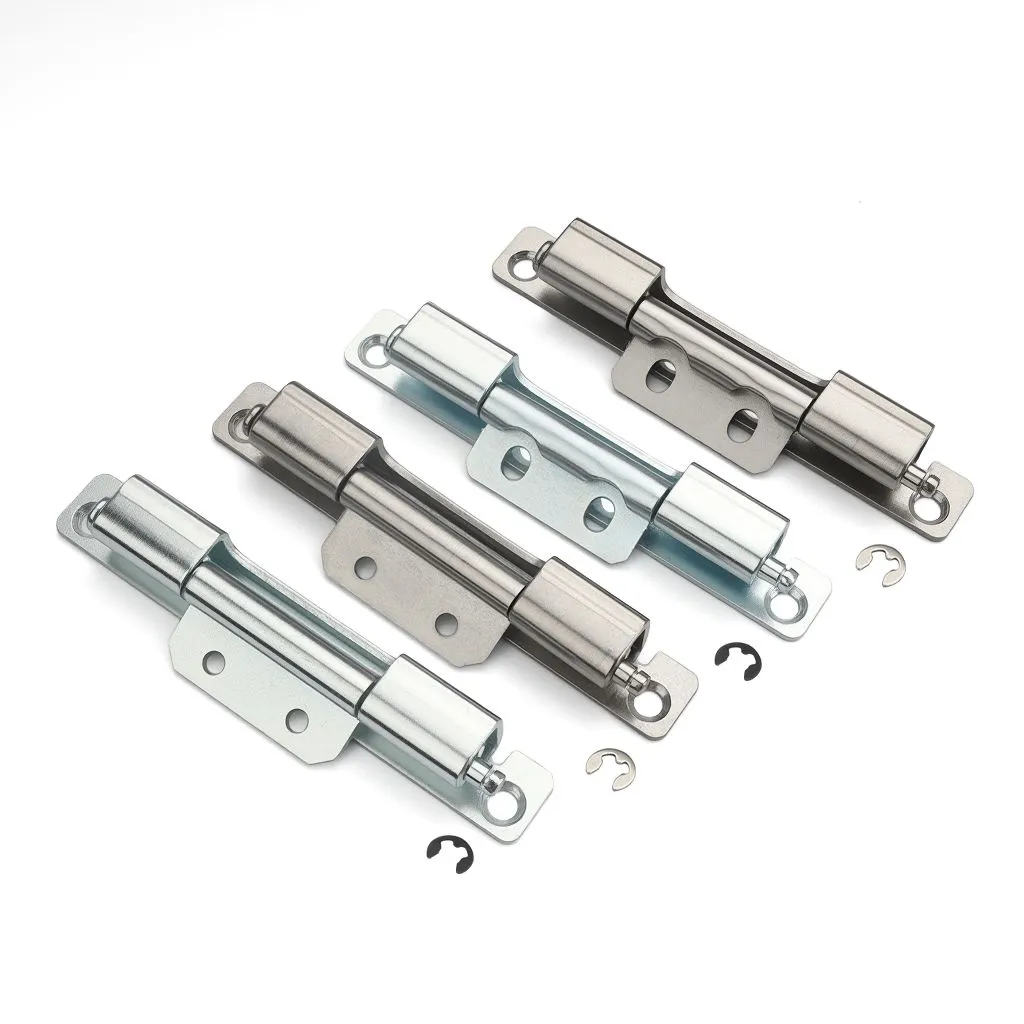

Bản lề cửa thiết bị đóng cắt có bốn biến thể: lỗ tròn bằng thép cacbon, lỗ tròn bằng thép không gỉ, lỗ có rãnh bằng thép cacbon và lỗ có rãnh bằng thép không gỉ. Kích thước cấu trúc của cả bốn chiếc đều giống hệt nhau - điểm khác biệt duy nhất là hình dạng của các lỗ lắp trên cánh. Các lỗ tròn cố định bản lề ở vị trí cố định sau khi vặn xuống; các lỗ có rãnh tạo khoảng trống để dịch chuyển vị trí bản lề trước khi siết chặt lần cuối, điều này giúp ích khi lắp các cửa cần căn chỉnh cẩn thận với vòng đệm hoặc mép khung.

Việc lựa chọn giữa lỗ tròn và lỗ có rãnh trên thiết bị này tùy thuộc vào quy trình cài đặt của bạn. Nếu vị trí cửa thẳng hàng và nhất quán trong suốt quá trình sản xuất thì các lỗ tròn là phù hợp. Nếu có bất kỳ sự thay đổi nào về hình dạng khung giữa các thiết bị hoặc cửa cần được điều chỉnh sau lần lắp đầu tiên, phiên bản lỗ có rãnh sẽ giúp quá trình đó trở nên dễ dàng hơn đáng kể.

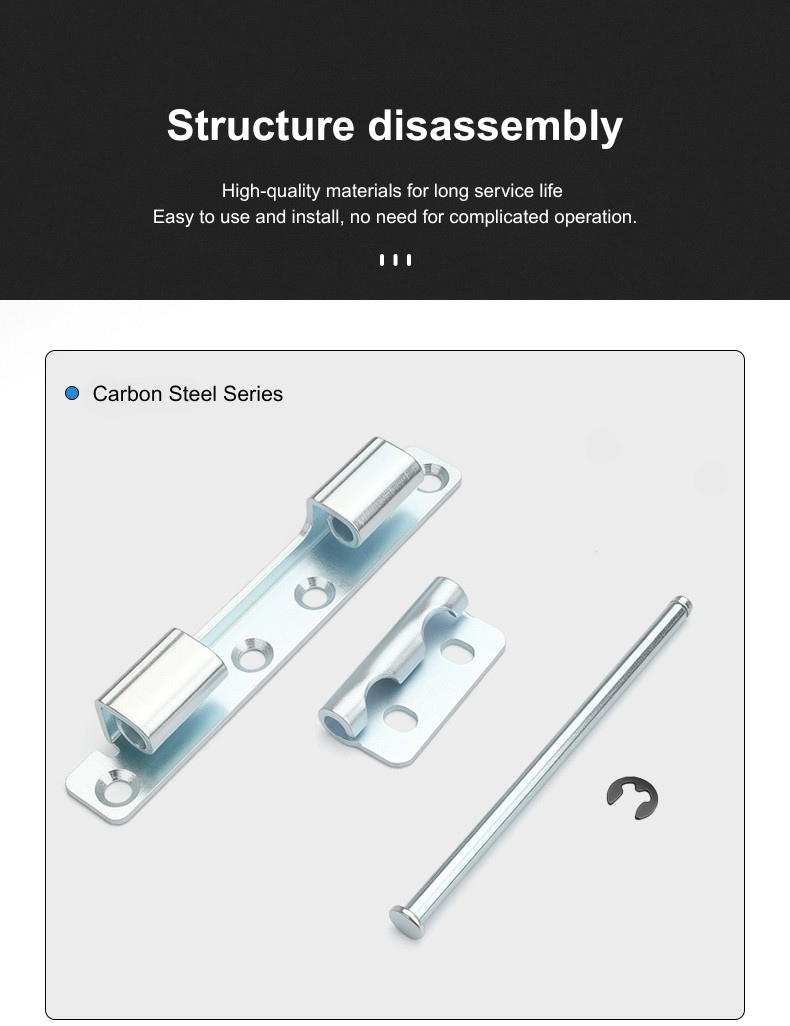

Cấu trúc và kích thước

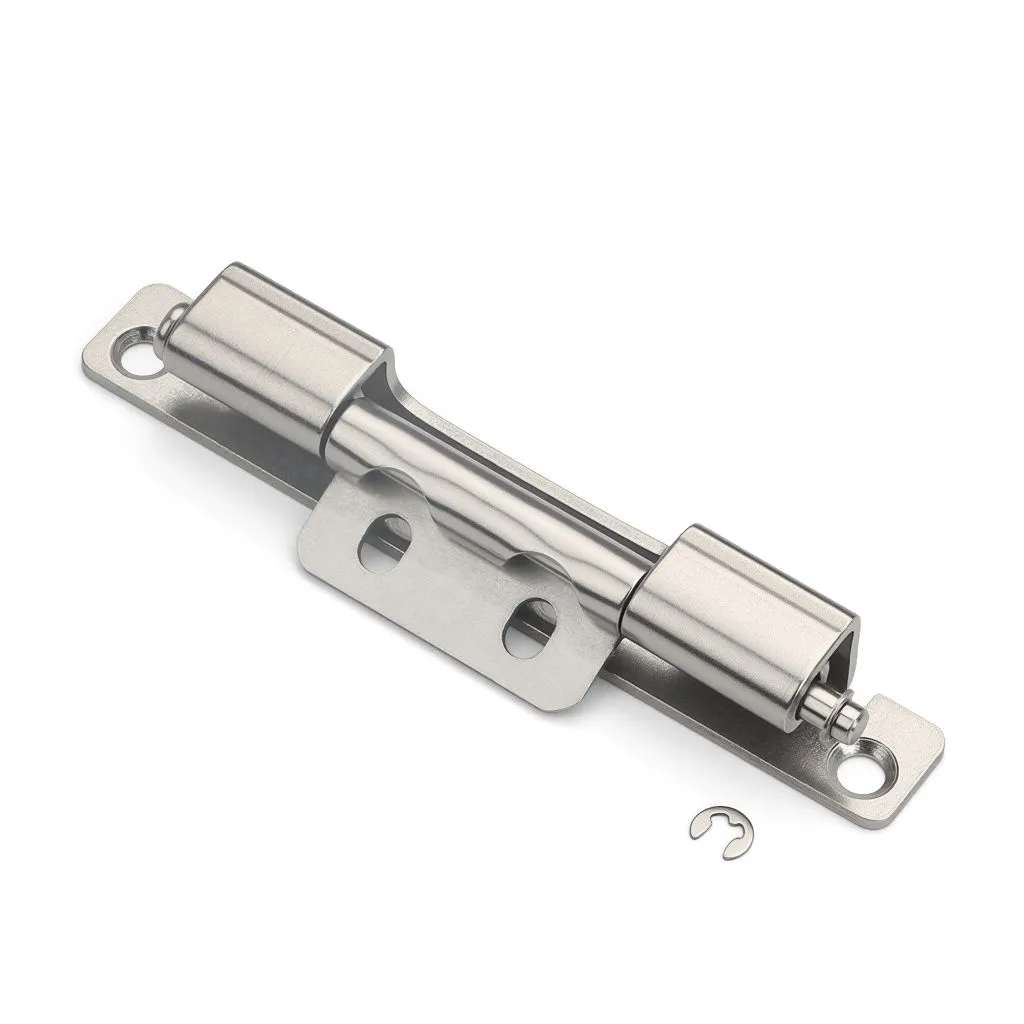

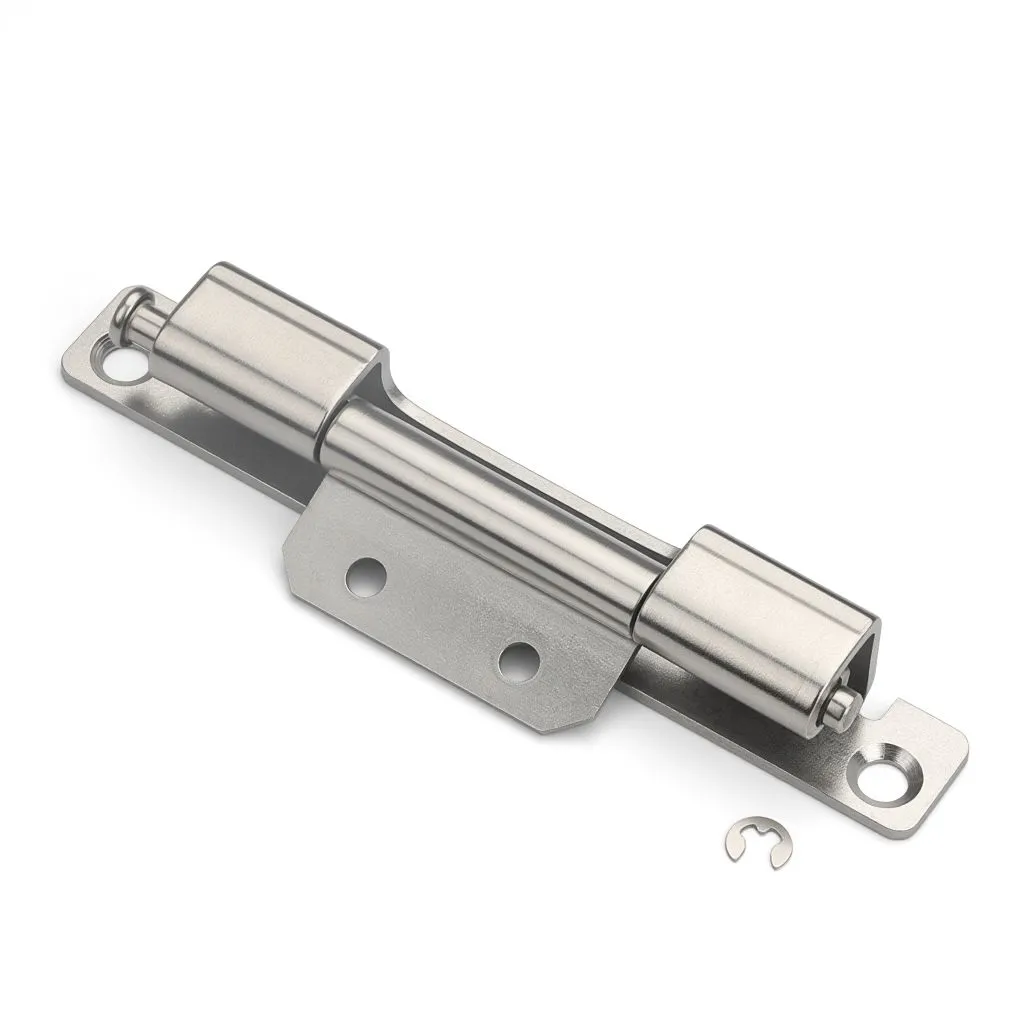

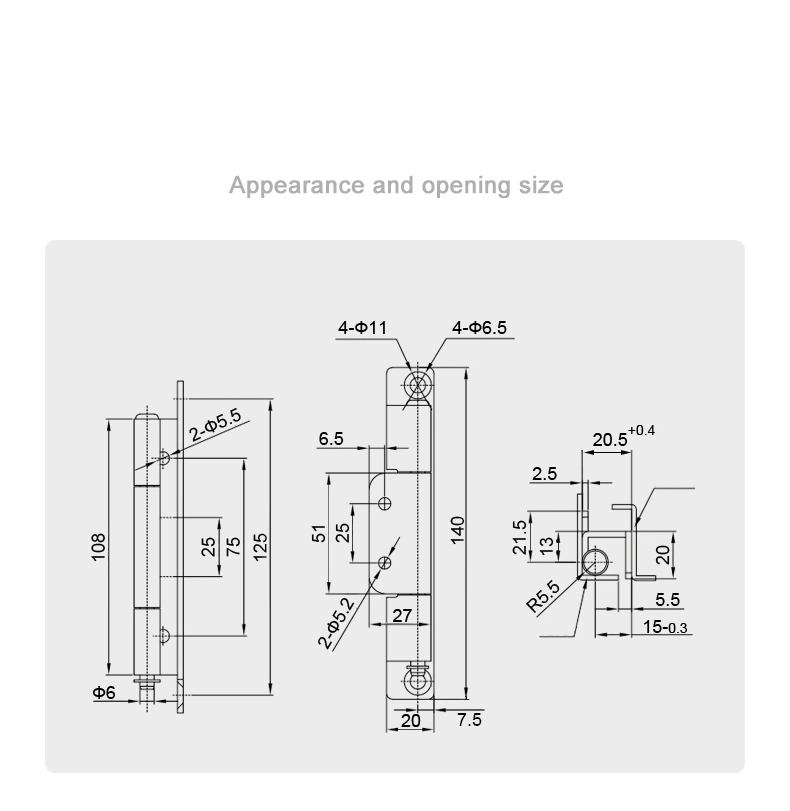

Bản lề cửa có chiều cao tổng thể là 108 mm với tổng chiều dài thân là 125 mm. Khoảng cách bên trong giữa các cánh lắp là 75 mm, với phần trung tâm 25 mm ở nòng súng. Đường kính nòng là Φ6 mm và cánh lắp cao 140 mm với chiều rộng đế 20 mm. Khoảng cách các lỗ trên cánh ở khoảng cách 51 mm và 25 mm, với các lỗ cố định 2×Φ5,5 mm ở mặt bên.

Sự gắn kết của kênh khung trên Bản lề cửa thiết bị đóng cắt có chiều rộng 20,5 mm (+dung sai 0,4 mm) và độ sâu 15 mm (dung sai -0,3 mm), với bán kính mặt tựa thùng là R5,5 mm. Cấu hình bên hiển thị tổng chiều cao tiếp xúc là 21,5 mm, độ sâu tiếp xúc bên trong 13 mm và độ lệch bên 5,5 mm, với bước 2,5 mm ở đầu vào kênh. Các kích thước này xác định hình dạng kênh khung mà bản lề được thiết kế để hoạt động - đáng để xác nhận dựa trên thông số khung tủ của bạn trước khi đặt hàng.

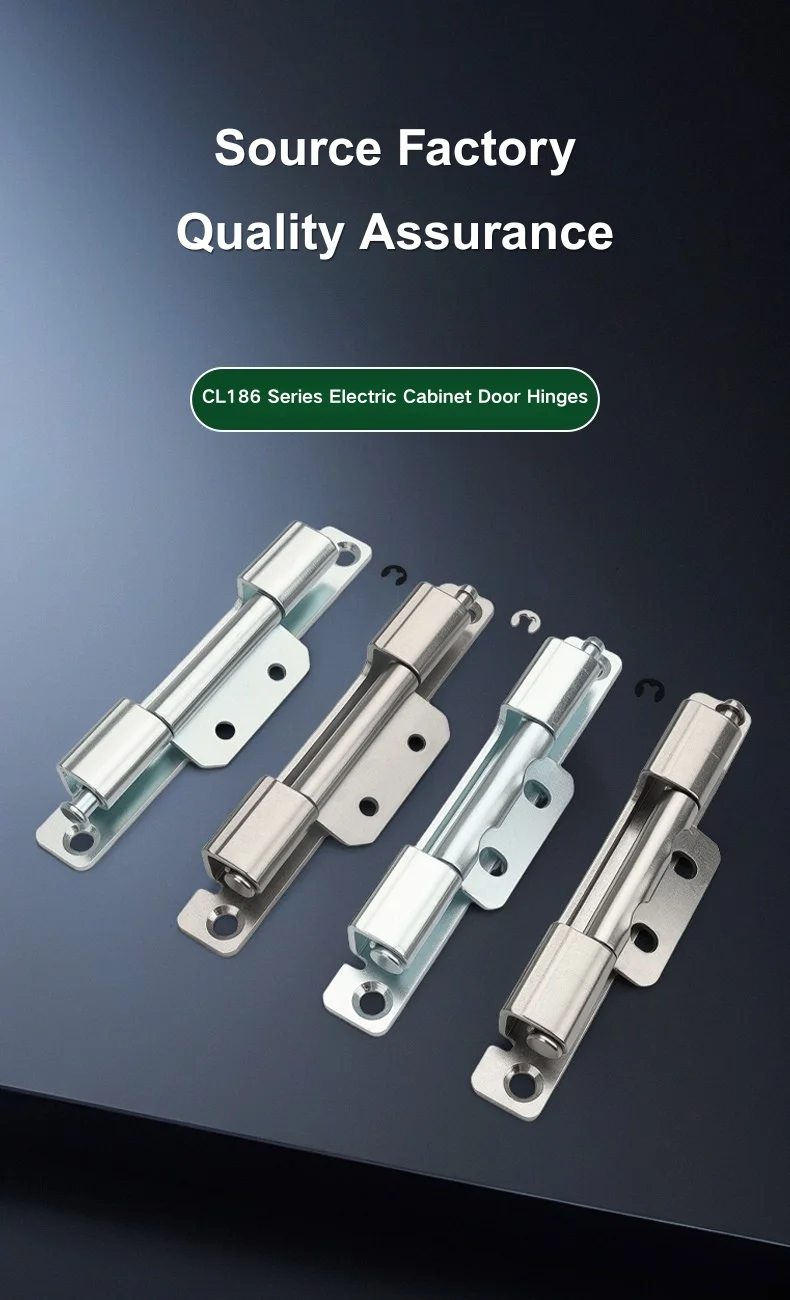

Xử lý vật liệu và bề mặt

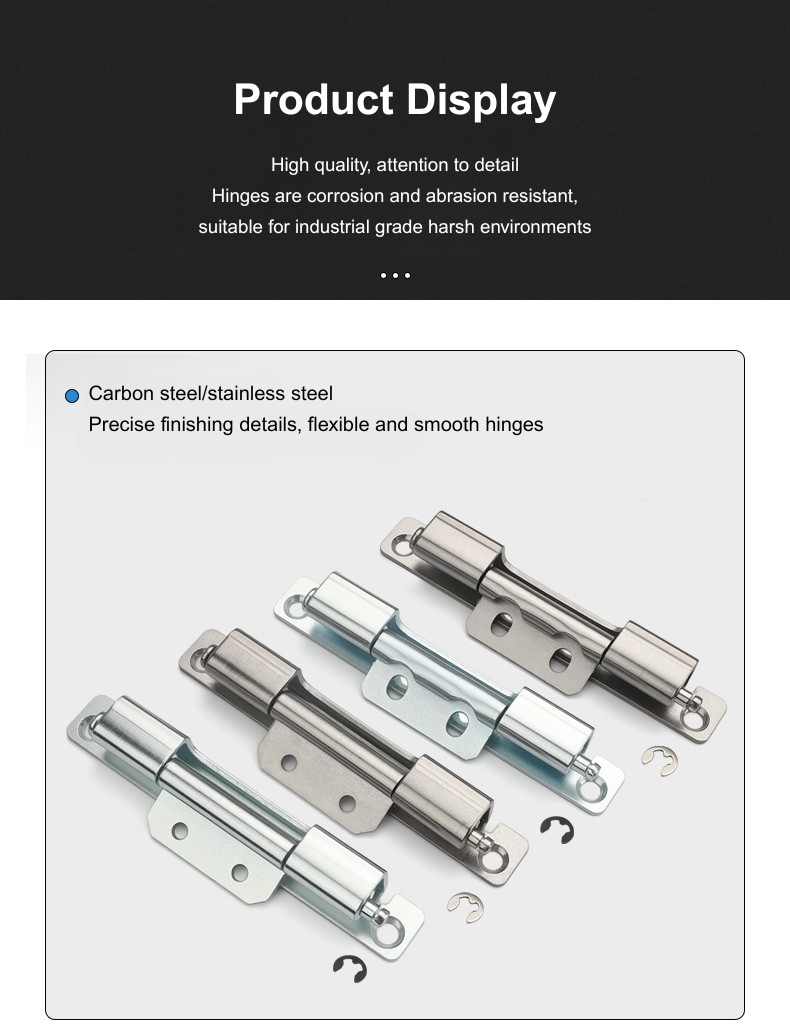

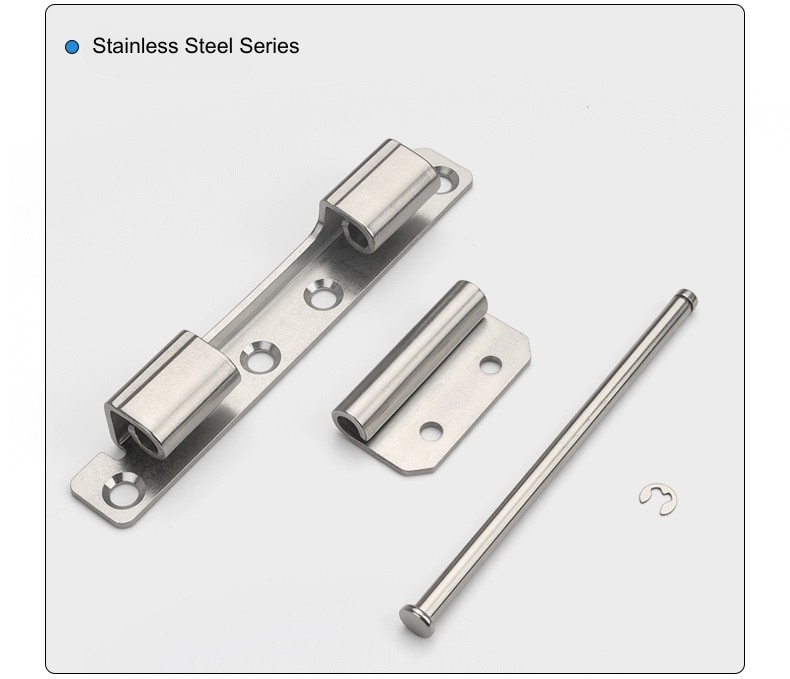

Bản lề cửa thiết bị đóng cắt có sẵn bằng thép cacbon mạ kẽm và thép không gỉ 304. Phiên bản thép carbon phù hợp với môi trường bao vây tiêu chuẩn trong nhà - bảng phân phối, bảng điều khiển và tủ thiết bị ở những không gian khô ráo hoặc có điều hòa nhiệt độ, nơi mức độ tiếp xúc với ăn mòn thấp. Đây là lựa chọn tiết kiệm chi phí hơn cho việc xây dựng tủ có khối lượng lớn, nơi môi trường lắp đặt có thể dự đoán được.

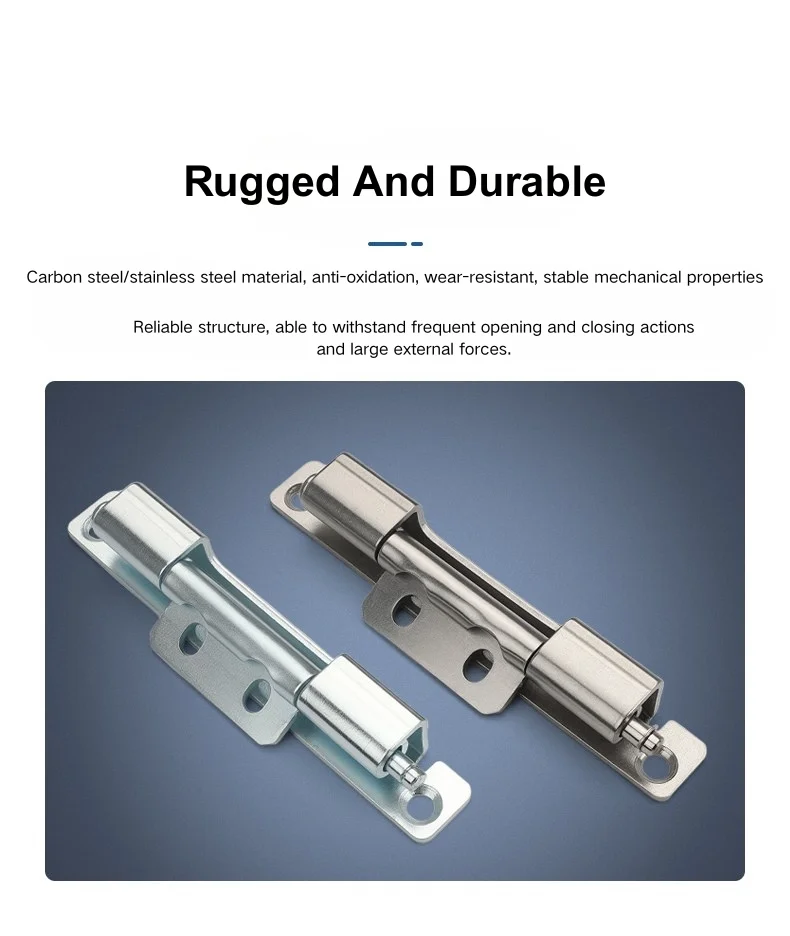

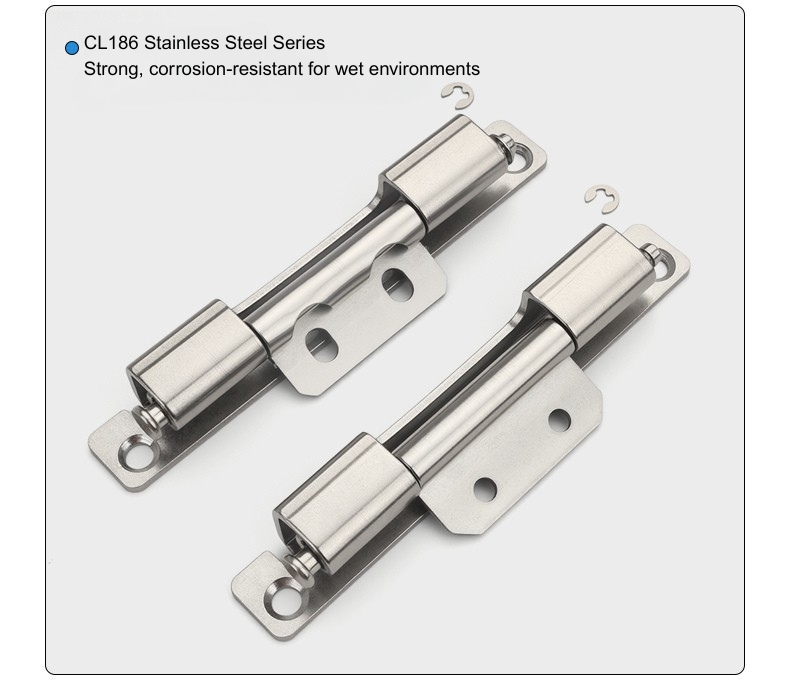

Bản lề cửa bằng thép không gỉ là lựa chọn phù hợp cho thiết bị đóng cắt ngoài trời, phòng tiện ích ẩm ướt, hệ thống lắp đặt ven biển hoặc bất kỳ ứng dụng nào mà vỏ bọc sẽ phải đối mặt với độ ẩm trong suốt thời gian sử dụng. Thép không gỉ cũng có xu hướng được chỉ định khi tiêu chuẩn hoàn thiện tủ yêu cầu bề mặt nhất quán trên tất cả các phần cứng, vì nó giữ được vẻ ngoài đẹp hơn thép mạ kẽm theo thời gian trong các điều kiện đầy thách thức.

Câu hỏi thường gặp

Câu hỏi 1: CL186 có những biến thể nào?

CL186 có bốn biến thể: thép carbon lỗ tròn, thép không gỉ lỗ tròn, thép carbon có lỗ và thép không gỉ có lỗ. Tất cả đều có chung kích thước thân và hình dạng tương tác kênh khung.

Câu 2: Sự khác biệt giữa phiên bản lỗ tròn và lỗ có rãnh là gì?

Phiên bản lỗ tròn cố định bản lề ở vị trí cố định sau khi vặn xuống. Phiên bản lỗ có rãnh cho phép điều chỉnh vị trí lắp trước khi siết chặt lần cuối, rất hữu ích khi cần tinh chỉnh căn chỉnh cửa trong quá trình lắp đặt hoặc khi có sự thay đổi về hình dạng khung giữa các tủ.

Câu 3: CL186 được cài đặt như thế nào?

CL186 được gắn bằng vít. Cánh lắp được cố định vào tấm cửa bằng các lỗ được cung cấp và thân bản lề ăn khớp với rãnh khung tủ. Không cần hàn cho mô hình này.

Q4: Kích thước chính của CL186 là gì?

CL186 có chiều cao tổng thể 108 mm với chiều dài thân 125 mm và khoảng cách bên trong 75 mm. Nòng súng là Φ6 mm. Cánh lắp cao 140 mm với đế 20 mm. Chiều rộng kênh khung là 20,5 mm (+0,4 mm) và độ sâu là 15 mm (-0,3 mm).

Câu 5: Tôi nên chọn vật liệu gì cho thùng loa ngoài trời?

Phiên bản thép không gỉ là sự lựa chọn phù hợp cho việc lắp đặt ngoài trời, môi trường ẩm ướt hoặc bất cứ nơi nào khả năng chống ăn mòn là yêu cầu lâu dài. Phiên bản thép cacbon mạ kẽm phù hợp với các ứng dụng tủ tiêu chuẩn trong nhà.

Câu hỏi 6: CL186 có phải là bản lề ẩn không?

Có — Bản lề cửa thiết bị đóng cắt CL186 nằm bên trong rãnh khung tủ khi cửa đóng, không để lại phần cứng nào có thể nhìn thấy trên mặt cửa bên ngoài. Thân bản lề được đặt chìm hoàn toàn trong cấu hình khung.

Q7: Cửa có thể được gỡ bỏ sau khi lắp đặt không?

Đúng. CL186 là bản lề có thể tháo rời — cửa có thể được nhấc ra khỏi rãnh khung mà không cần dụng cụ sau khi bản lề được tháo ra. Điều này làm cho nó trở nên thiết thực cho dây chuyền lắp ráp tủ và bảo trì hiện trường, nơi cần tháo cửa định kỳ.

Q8: CL186 phù hợp với loại tủ nào?

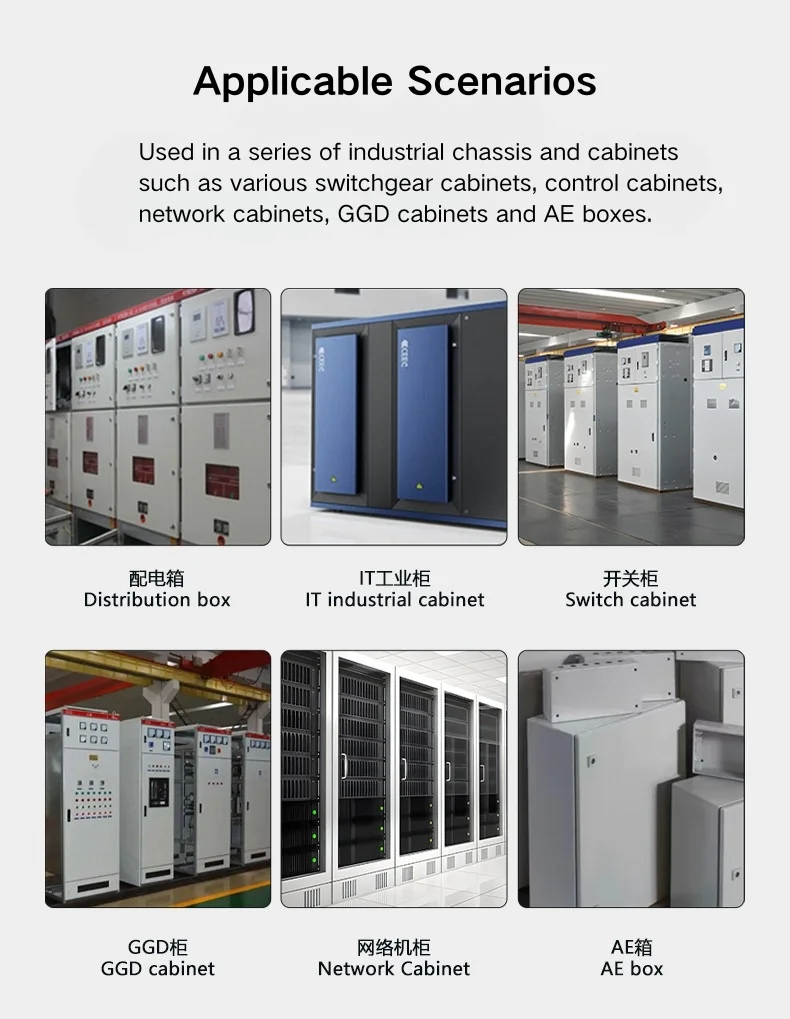

Bản lề âm CL186 được sử dụng trên tủ thiết bị đóng cắt, hộp phân phối điện, cửa tủ điều khiển và vỏ thiết bị công nghiệp - bất cứ nơi nào bản lề âm, có thể tháo rời với hình dáng bên ngoài sạch sẽ là thông số kỹ thuật được ưu tiên.
