Bản lề hợp kim kẽm của tủ RMU

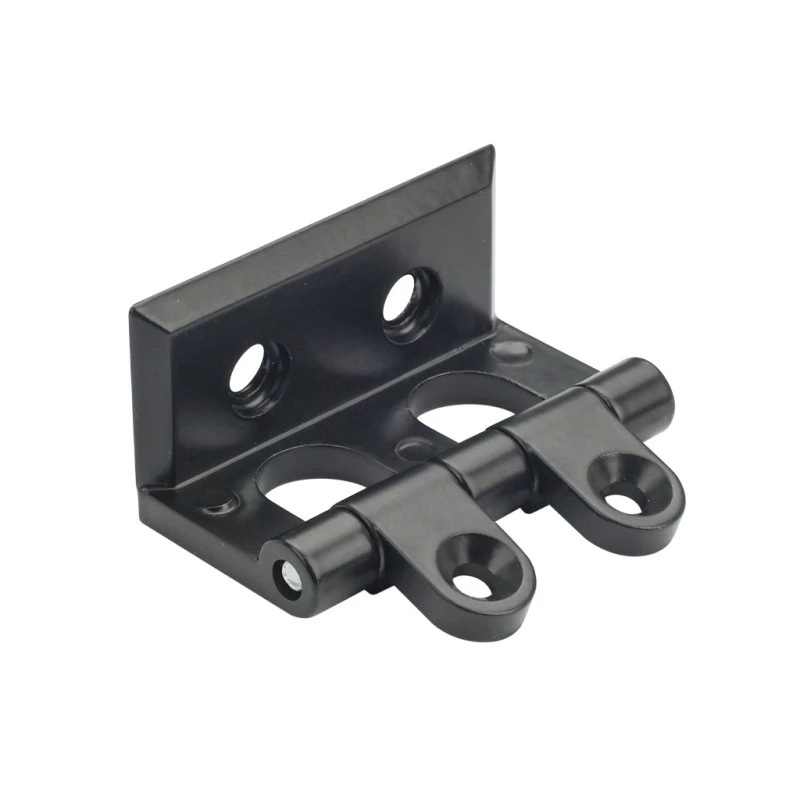

Đối với những người tìm nguồn cung ứng phần cứng tủ RMU từ Yitai Lock về số lượng, Bản lề hợp kim kẽm tủ RMU CL208 sử dụng thiết kế hai nòng với hai nòng Φ8 mm và chốt Φ4 mm, giúp bản lề có bề mặt chịu tải rộng hơn so với loại một nòng có cùng kích thước. Kích thước tổng thể là 48 × 26 mm, được lắp đặt bằng hàn và hai tùy chọn hoàn thiện — crom đen và sáng — bao gồm các phương pháp xử lý bề mặt tủ phổ biến nhất trong thị trường RMU và thiết bị đóng cắt.

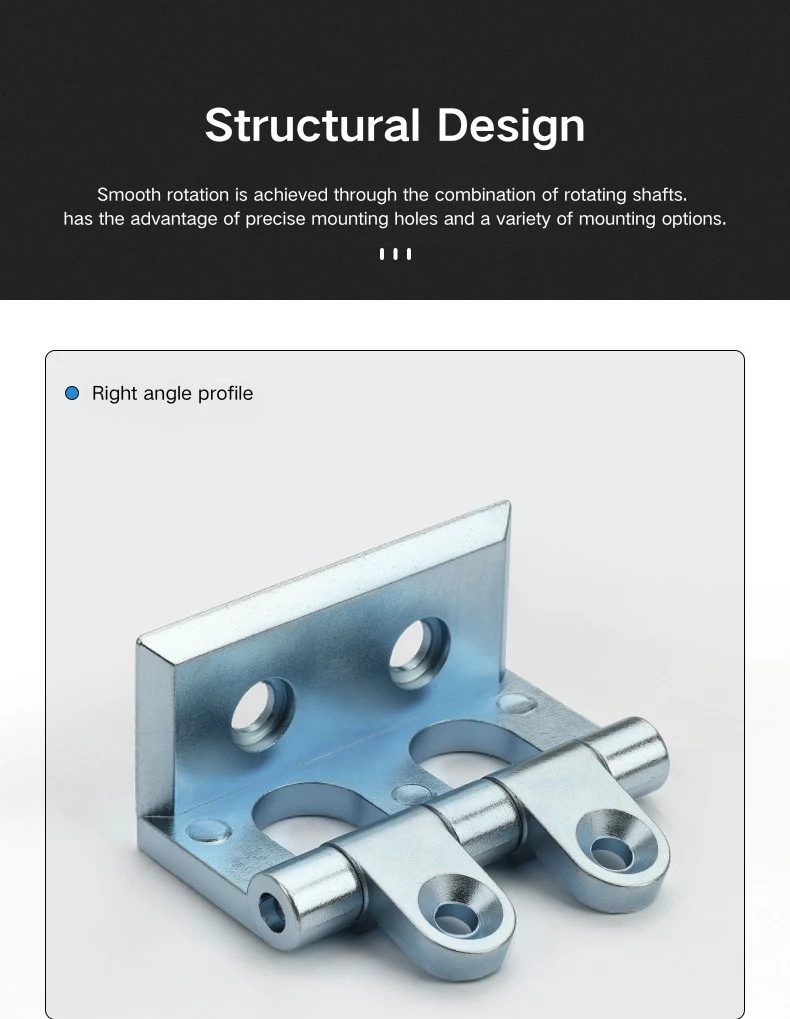

Cấu trúc và kích thước

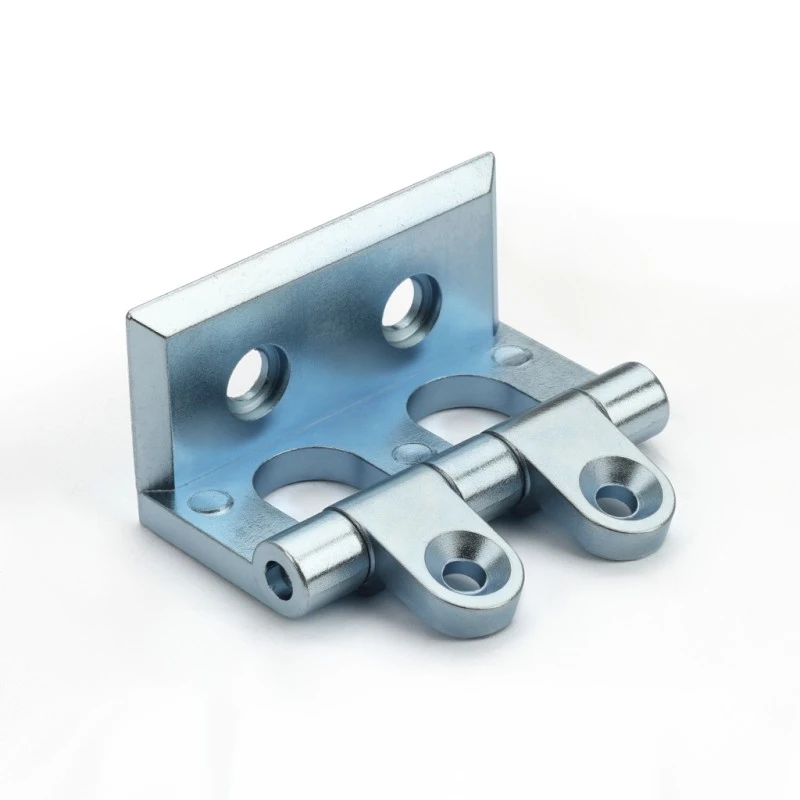

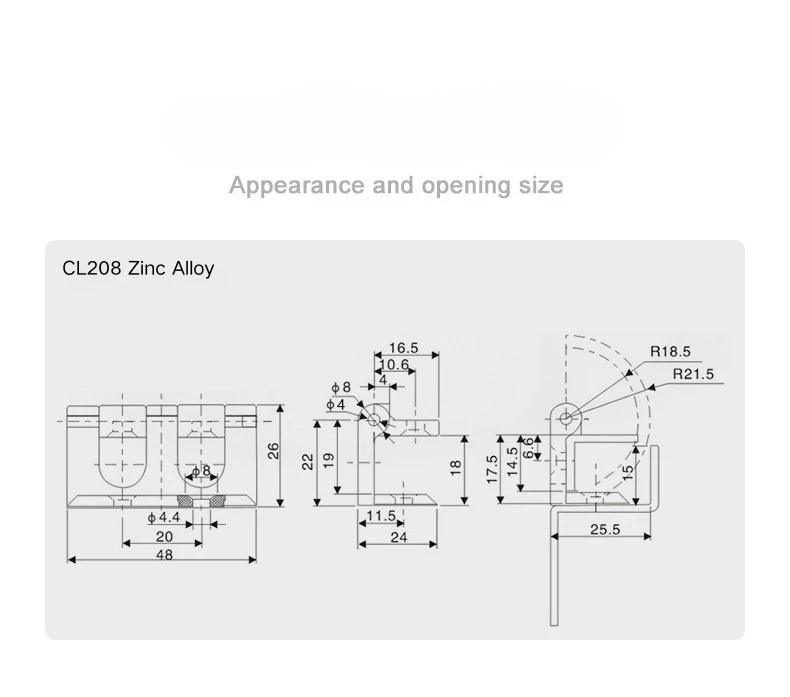

Bản lề hợp kim kẽm của tủ RMU có chiều rộng tổng thể là 48 mm và chiều cao 26 mm, với khoảng cách 20 mm giữa hai cánh lắp. Bản lề hợp kim kẽm của tủ RMU sử dụng hai nòng Φ8 mm trên một chốt Φ4 mm dùng chung thay vì một khớp nối đơn lẻ - bề mặt chịu lực rộng hơn giúp trải tải trọng cửa đều hơn và giữ tốt hơn khi sử dụng nhiều lần. Cụm nòng nằm cách mép lá 16,5 mm với tâm chốt là 10,6 mm.

Ở mặt bên, Bản lề hợp kim kẽm của tủ RMU có độ sâu tiếp xúc với tấm cửa là 24 mm và tầm với của khung là 25,5 mm. Phần gắn khung cao 22 mm với đế 11,5 mm và khoảng hở bên có tổng chiều cao 17,5 mm với bậc bên trong 14,5 mm và độ lệch chốt 6,6 mm — các kích thước thẳng hàng với hình dạng kênh khung điển hình của RMU và các bản dựng tủ phân phối.

Góc mở và điều khiển cửa

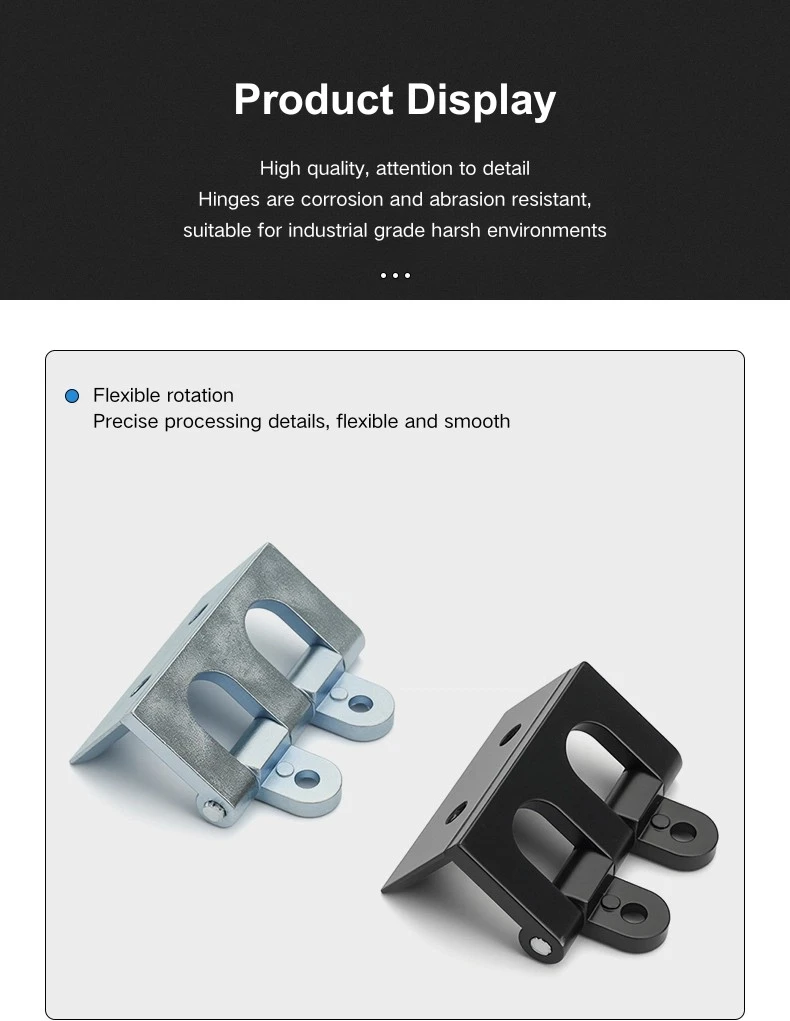

Tính năng nổi bật của Bản lề hợp kim kẽm tủ RMU là góc mở 270°. Hầu hết các bản lề tủ tiêu chuẩn mở đến 90°, 120° hoặc 180° - xoay 270° có nghĩa là cửa có thể gập lại gần như phẳng so với thành tủ thay vì dừng ở một góc vuông hoặc nửa chừng. Trong các ứng dụng RMU và thiết bị chính vòng, điều này tạo ra sự khác biệt thực sự khi các kỹ thuật viên cần quyền truy cập không bị cản trở vào bên trong để lắp đặt, bảo trì hoặc quản lý cáp.

Bán kính vòng cung trên Bản lề hợp kim kẽm của tủ RMU chạy từ R18,5 mm đến R21,5 mm trong phạm vi xoay, xác định khoảng hở mà cửa đi qua khi mở. Điều này cần được tính đến khi bố trí tủ - cần có đủ khoảng trống dọc theo tủ để cửa có thể xoay hoàn toàn mà không bị cản trở.

Tùy chọn và ứng dụng hoàn tất

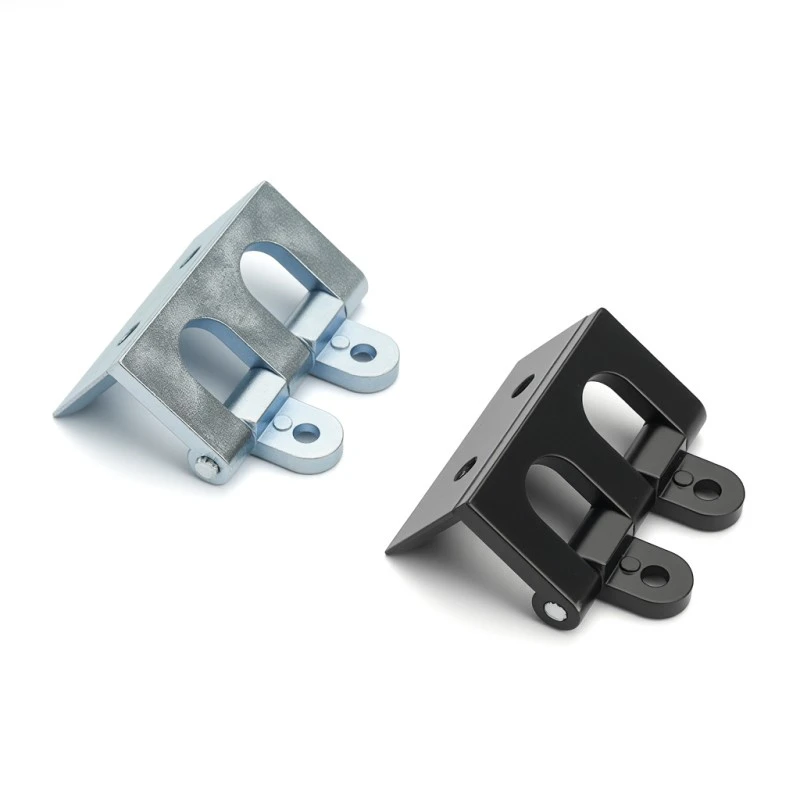

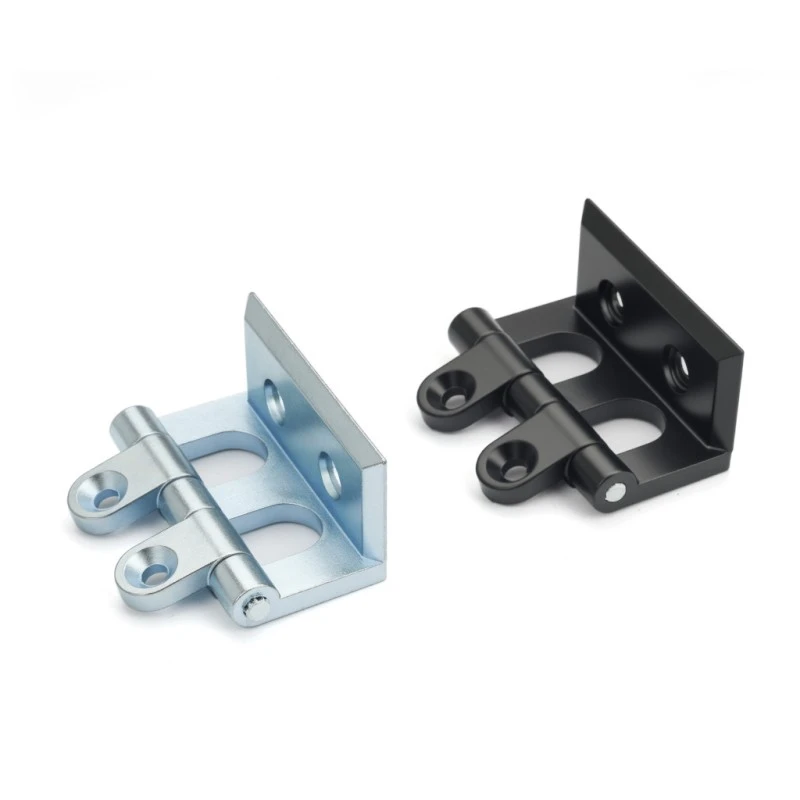

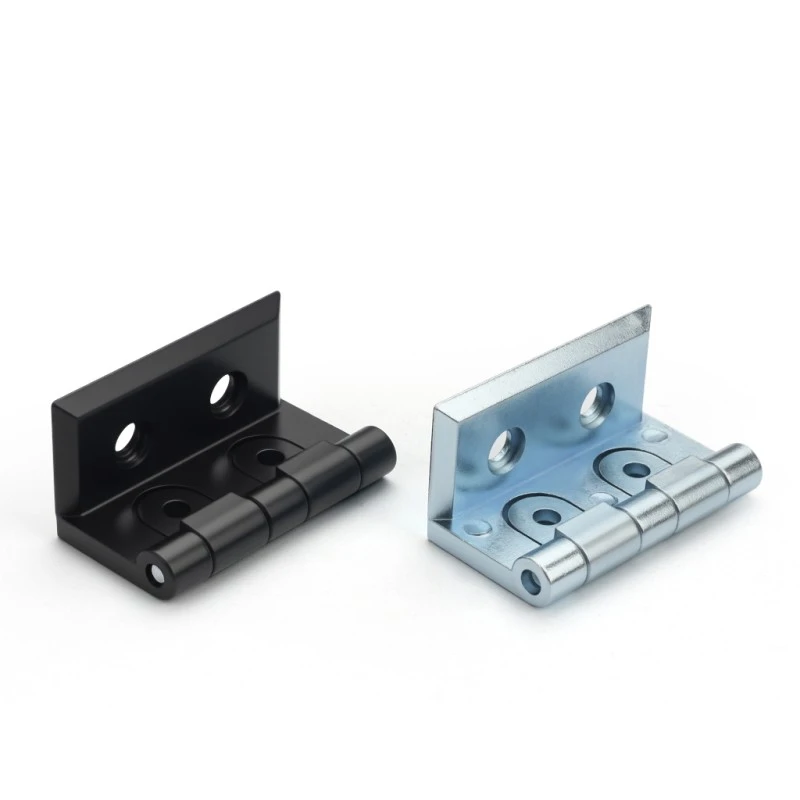

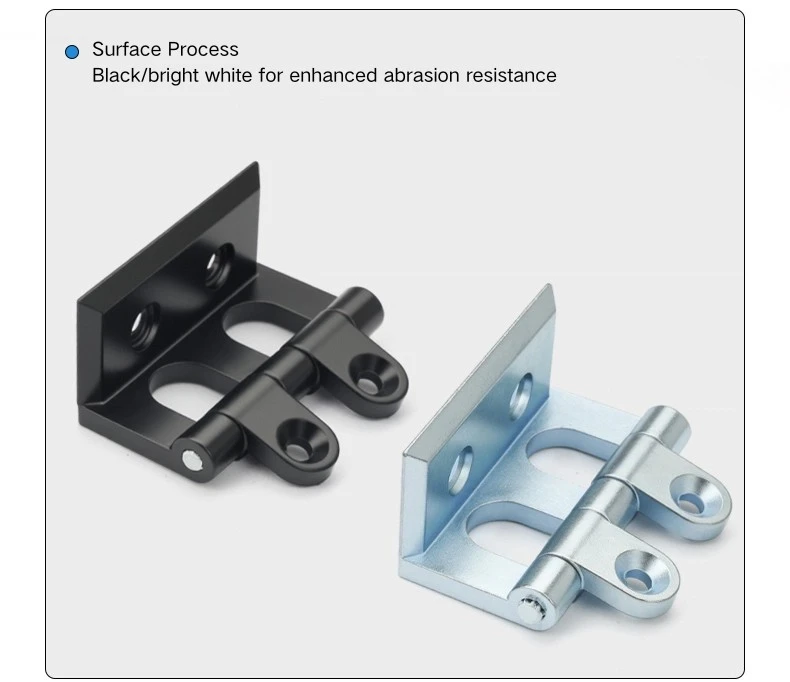

Bản lề hợp kim kẽm của tủ RMU có hai loại hoàn thiện: đen và crôm sáng. Màu đen phù hợp với vỏ tủ sơn tĩnh điện màu tối và là lựa chọn phổ biến hơn trong các tòa nhà RMU nơi mặt ngoài tủ được hoàn thiện theo tiêu chuẩn công nghiệp. Chrome sáng mang lại vẻ ngoài bóng bẩy, phản chiếu và hoạt động tốt trên các tấm vỏ trang trí hoặc màu sáng hơn, nơi lớp hoàn thiện bản lề là một phần tạo nên thẩm mỹ tổng thể của tủ.

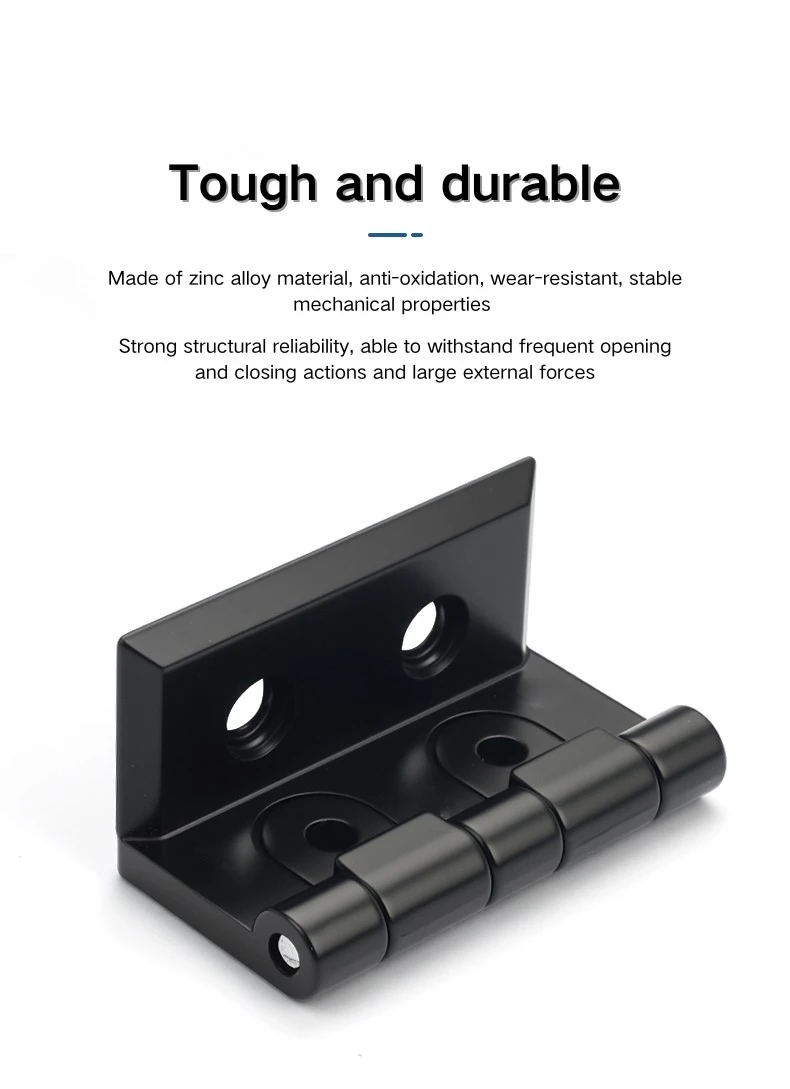

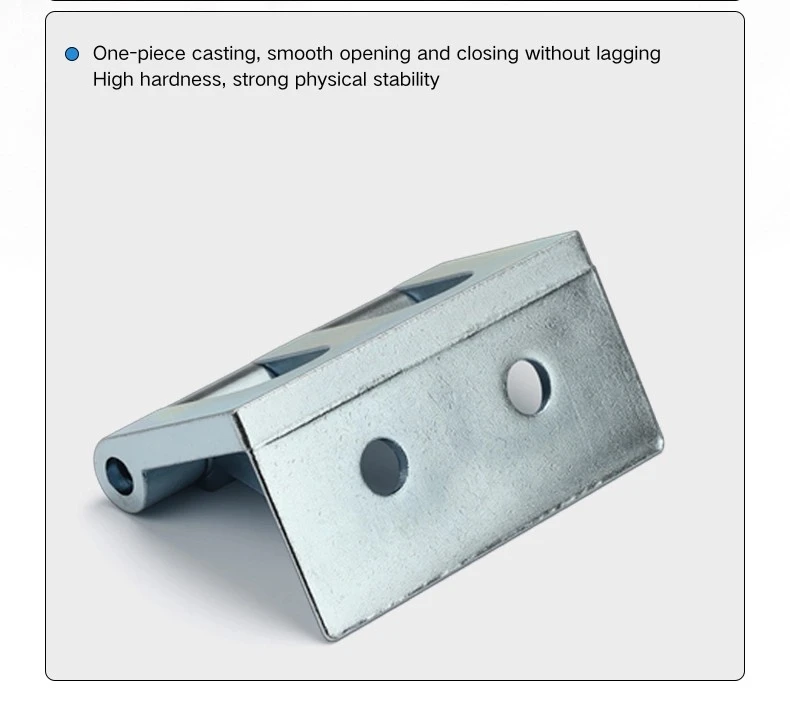

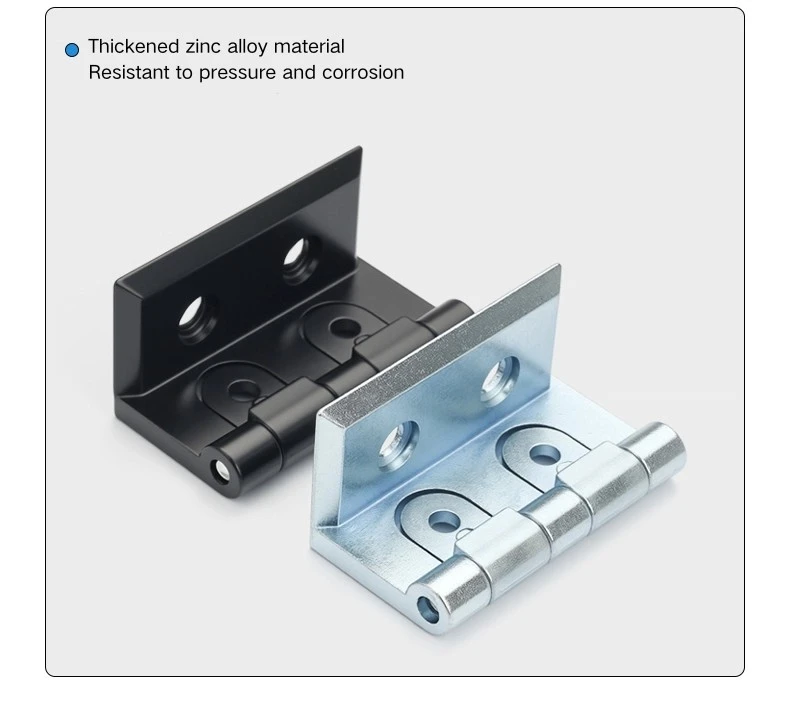

Cả hai lớp hoàn thiện của Bản lề hợp kim kẽm của tủ RMU đều được hàn trực tiếp vào khung tủ trong quá trình chế tạo, do đó việc lựa chọn lớp hoàn thiện là một quyết định lâu dài ở giai đoạn xây dựng. Cấu trúc hợp kim kẽm xử lý tốt các môi trường công nghiệp trong nhà điển hình và thân đúc khuôn mang lại độ chính xác về kích thước nhất quán trong các lô sản xuất — hữu ích khi bản lề cần thẳng hàng chính xác với kênh khung giao phối trên nhiều bộ phận tủ.

Câu hỏi thường gặp

Câu 1: Góc mở của bản lề CL208 là bao nhiêu?

CL208 mở tới 270°, cho phép cửa xoay ngang và gập lại gần như hoàn toàn dọc theo khung tủ. Đây là lý do chính khiến nó được chỉ định cho RMU và các tủ thiết bị chính vòng tròn, nơi yêu cầu thường xuyên tiếp cận toàn bộ nội thất.

Câu 2: Kích thước tổng thể của CL208 là bao nhiêu?

Bản lề tủ hợp kim kẽm CL208 rộng 48 mm và cao 26 mm, khoảng cách bên trong giữa các cánh lắp là 20 mm. Tầm với của khung là 25,5 mm và độ sâu tiếp xúc với tấm cửa là 24 mm.

Câu 3: CL208 được cài đặt như thế nào?

CL208 là bản lề hàn — nó được cố định vào khung tủ và tấm cửa bằng cách hàn trong quá trình chế tạo. Không có tùy chọn gắn vít cho mô hình này.

Q4: Có những lựa chọn hoàn thiện nào?

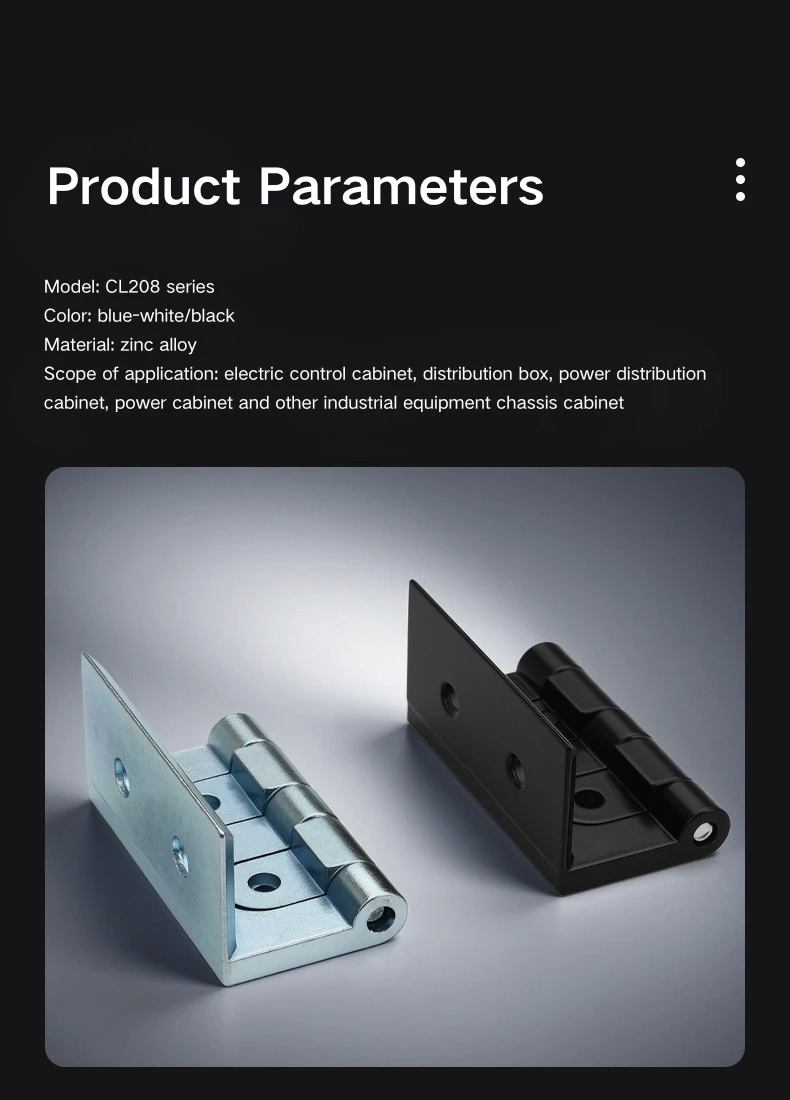

CL208 có hợp kim kẽm đen và hợp kim kẽm crom sáng. Màu đen là lựa chọn tiêu chuẩn cho vỏ màu tối hoặc sơn tĩnh điện; crom sáng phù hợp với lớp hoàn thiện nhẹ hơn hoặc tủ trang trí.

Câu 5: CL208 được thiết kế cho loại tủ nào?

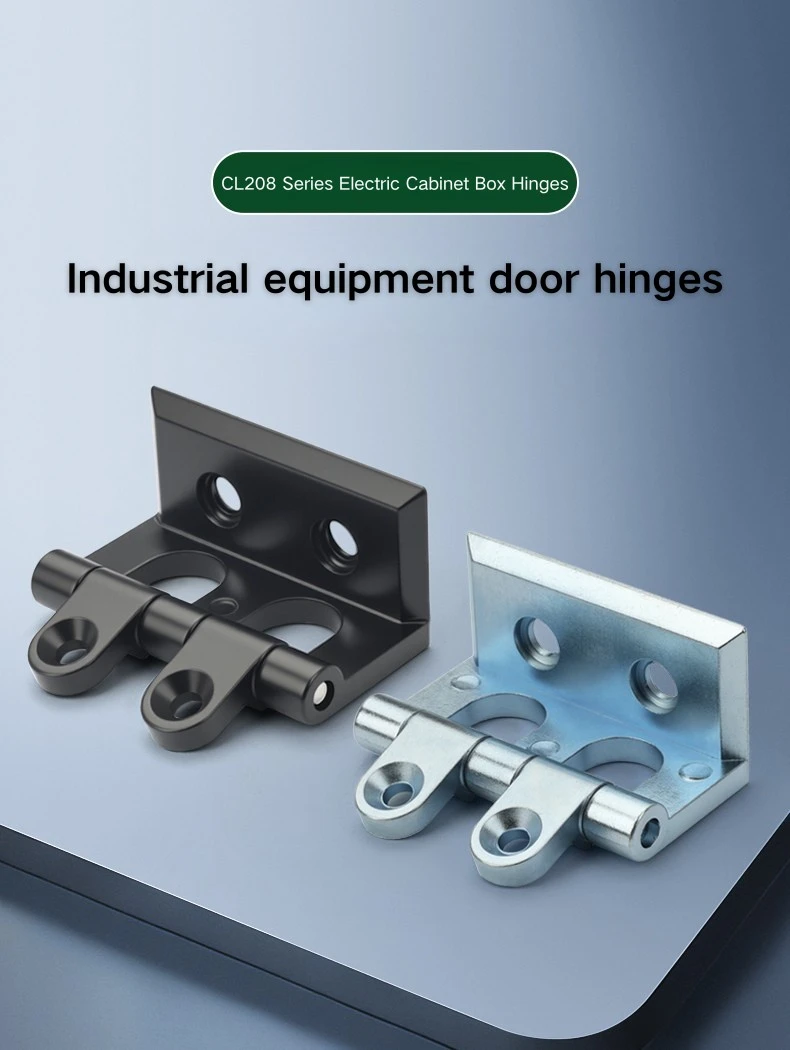

CL208 được thiết kế chủ yếu cho các tủ thiết bị mạch vòng và cũng được sử dụng trên các hộp phân phối điện, tủ điều khiển công nghiệp và vỏ thiết bị đóng cắt. Góc mở 270° đặc biệt phù hợp với các ứng dụng RMU trong đó yêu cầu về mặt chức năng là khoảng trống cửa hoàn toàn.

Câu hỏi 6: Có cần khoảng trống cho cửa xoay 270° không?

Đúng. Cửa di chuyển theo một vòng cung từ R18,5 đến R21,5 mm khi mở ra. Trong quá trình bố trí tủ, hãy đảm bảo có đủ khoảng trống dọc theo tủ để cửa có thể xoay hoàn toàn mà không va vào các cấu trúc hoặc thiết bị lân cận.

Q7: CL208 có sẵn bằng thép không gỉ không?

CL208 hiện chỉ có sẵn bằng hợp kim kẽm, màu đen và lớp mạ crôm sáng. Đối với các tùy chọn bản lề tủ bằng thép không gỉ, các mẫu khác trong dòng Khóa Yitai có thể phù hợp hơn tùy thuộc vào ứng dụng của bạn.
