Bản lề cửa tủ điện Bản lề uốn cong gắn bên

Đối với những người bán buôn tìm nguồn cung ứng bản lề cửa tủ từ Yitai Lock cho các loại tủ điện hoặc tủ ngăn kéo, dòng Bản lề uốn cong gắn bên cửa tủ điện mang lại rất nhiều sự linh hoạt — tổng cộng có 16 biến thể, bao gồm các độ sâu khung, độ dày tấm cửa và cấu hình tấm lắp khác nhau trên các dòng CL803, CL901, CL903 và CL233. Các tấm gắn phía trước trên hầu hết các mẫu đều có chung kích thước 36 × 17,7 mm hoặc 25 × 17,7 mm với rãnh hoặc lỗ cố định lỗ tròn, giúp bạn dễ dàng chọn đúng mẫu dựa trên cấu hình khung của mình mà không cần thiết kế lại bố cục bảng điều khiển cửa.

Mẫu sản phẩm	Bản lề tủ gắn bên
Xử lý bề mặt	Hợp kim kẽm
Vật liệu tùy chọn	Cát đen/xanh
Cách sử dụng	Thích hợp cho nhiều loại tủ công tắc, hộp điều khiển, v.v.

Tổng quan về dòng sản phẩm và dòng sản phẩm

Bản lề uốn cong bên hông cửa tủ điện được sắp xếp thành bốn dãy. Dòng CL803 bao gồm ba mẫu — CL803A-25, CL803B-20, CL803B-25 và CL803D-25 — tất cả đều bằng hợp kim kẽm đen, với chiều rộng tấm phía trước là 36 mm hoặc 39 mm tùy thuộc vào mẫu. CL803A-25 sử dụng tấm mặt trước vít kép có kích thước 39 × 20 mm với khoảng cách lỗ 12 mm; mẫu CL803B và CL803D sử dụng tấm 36 × 25 mm có khe cố định.

Dòng CL901 bao gồm CL901B-17, CL901B-20 và CL901D-17, tất cả đều có tấm mặt trước 36 × 17,5 mm và độ lệch lỗ nhất quán 8 mm + 2,5 mm. Dòng CL903 là nhóm lớn nhất trong phạm vi bản lề, với bảy mẫu bao gồm CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 và CL903D-20 — đáp ứng cả độ sâu khung tiêu chuẩn và mở rộng. CL233 hoàn thiện phạm vi bằng hợp kim kẽm đen, hợp kim kẽm xanh cát và hợp kim nhôm, với tấm mặt trước 39 × 20 mm và khoảng cách lỗ 12 mm tương tự như CL803A-25.

Kích thước theo dòng

Dòng CL803 của bản lề uốn cong gắn bên có chiều rộng tổng thể từ 18,5 mm đến 23,5 mm và chiều cao từ 26 mm đến 28,5 mm trên các mẫu máy của nó. CL803A-25 rộng 23 mm và cao 26 mm với độ sâu bên trong 22,5 mm; CL803B-20 rộng 18,5 mm với độ sâu bên trong 16 mm; CL803B-25 rộng 23,5 mm và cao 28,5 mm với độ sâu bên trong 16 mm; và CL803D-25 rộng 23,5 mm và cao 26,5 mm với độ sâu bên trong 16,5 mm. Tất cả các mẫu CL803 đều có chiều rộng đế 26 mm và tấm lắp cao 20 mm.

Dòng CL901 cao hơn đáng kể so với các mẫu khác trong dòng Bản lề uốn cong gắn bên cửa tủ điện — cả ba đều có chiều cao tổng thể 39,5 mm, với chiều rộng từ 15,5 mm đến 18,5 mm và độ sâu bên trong nhất quán 16,5 mm trên bảng. Chiều rộng đế là 20 mm đối với CL901B-17, 20,5 mm đối với CL901B-20 và 21 mm đối với CL901D-17. Dòng CL903 có phạm vi rộng hơn — chiều rộng đế từ 48 mm đến 73,8 mm trên mẫu mở rộng, với chiều cao tổng thể từ 25,5 mm đến 26 mm. CL233 có kích thước tổng thể 24,5 × 24,5 mm với độ sâu bên trong 22 mm, tấm gắn 39,3 mm và lỗ bù 7,5 mm + 15 mm trên tấm phía trước.

Kịch bản ứng dụng

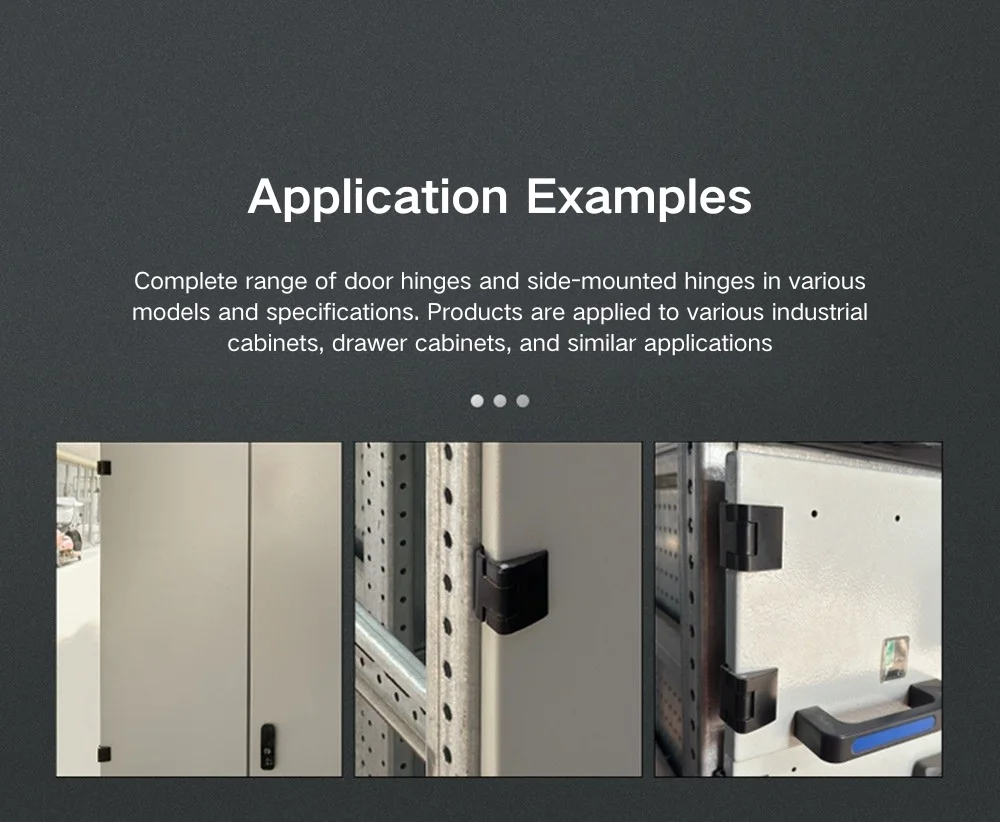

Bản lề uốn cong bên hông cửa tủ điện được thiết kế đặc biệt cho khung tủ được xây dựng trên tiết diện thép hình chữ C, đây là phương pháp xây dựng tiêu chuẩn cho tủ điện GGD, tủ phân phối thế hệ thứ hai và thứ ba, tủ ngăn kéo và vỏ điện. Cấu hình uốn cong của thân bản lề móc vào mép hình chữ C và vít tấm phía trước vào mặt bảng cửa, đây là phương pháp lắp đặt đã được thiết lập cho loại tủ này và không yêu cầu sửa đổi cấu hình khung tiêu chuẩn.

Ngoài các ứng dụng GGD cốt lõi và tủ điện, sản phẩm này còn phù hợp với các vỏ công nghiệp khác được xây dựng trên tiết diện chữ C tương thích hoặc các cấu hình khung thép uốn tương tự. CL233 bằng hợp kim kẽm màu xanh cát đôi khi được chỉ định trong đó bên ngoài tủ sử dụng sơ đồ phần cứng được mã hóa màu, trong khi biến thể CL233 bằng hợp kim nhôm là tùy chọn nhẹ hơn cho các thùng loa cần cân nhắc trọng lượng. Phạm vi kích thước model CL803, CL901 và CL903 có nghĩa là hầu hết độ sâu khung tiêu chuẩn và độ dày tấm cửa trong thị trường GGD và tủ điện đều được bao phủ trong một dòng sản phẩm duy nhất.

Câu hỏi thường gặp

Câu hỏi 1: Dòng bản lề này có những dòng nào?

Phạm vi bao gồm bốn dòng: CL803 (bốn mẫu), CL901 (ba mẫu), CL903 (bảy mẫu) và CL233 (ba biến thể). Tất cả đều là hợp kim kẽm đen ngoại trừ CL233, cũng có sẵn bằng hợp kim kẽm màu xanh cát và hợp kim nhôm.

Câu 2: Bản lề này được thiết kế cho những loại tủ nào?

Bản lề uốn cong gắn bên được thiết kế cho khung tủ tiết diện chữ C, bao gồm tủ điện GGD, tủ phân phối thế hệ thứ hai và thứ ba, tủ ngăn kéo và vỏ điện. Nó không dành cho các loại vỏ khung phẳng hoặc hàn.

Câu 3: Bản lề này được lắp đặt như thế nào?

Tất cả các mô hình đều được gắn vít. Thân bản lề uốn cong móc vào mép khung hình chữ C và tấm lắp phía trước được bắt vít vào mặt cửa. Không cần hàn.

Câu hỏi 4: Sự khác biệt giữa dòng CL803, CL901 và CL903 là gì?

Dòng sản phẩm này khác nhau về kích thước tổng thể, độ sâu khung và cấu hình tấm lắp. Mẫu CL901 cao nhất với chiều cao tổng thể 39,5 mm; Model CL803 nhỏ gọn hơn; Các mẫu CL903 có phạm vi chiều rộng đế rộng nhất, bao gồm cả biến thể mở rộng ở mức 73,8 mm. Chọn dựa trên cấu hình khung cụ thể và kích thước bảng điều khiển cửa của bạn.

Câu 5: Điều gì khiến CL233 khác biệt so với các dòng máy khác?

CL233 có ba biến thể — hợp kim kẽm đen, hợp kim kẽm xanh cát và hợp kim nhôm — khiến nó trở thành mẫu duy nhất trong dòng sản phẩm có tùy chọn màu sắc và thay thế vật liệu nhẹ. Kích thước tấm phía trước của nó (39 × 20 mm) tương tự như CL803A-25.

Q6: Làm cách nào để chọn đúng mẫu cho tủ của tôi?

Lựa chọn tùy thuộc vào độ sâu biên dạng khung tủ, độ dày của tấm cửa và sở thích của tấm lắp. Các hậu tố số (-17, -20, -25) và hậu tố chữ cái (A, B, D, CB, CD) là một phần của ký hiệu mẫu. Tham khảo bản vẽ kích thước cho từng kiểu máy hoặc liên hệ với Yitai Lock để biết thông số kỹ thuật khung của bạn để được đề xuất.

Câu 7: Bản lề được làm từ chất liệu gì?

Hầu hết các mô hình là hợp kim kẽm đen. CL233 cũng có sẵn bằng hợp kim kẽm màu xanh cát và hợp kim nhôm. Cấu trúc hợp kim kẽm mang lại sự đồng nhất về kích thước tốt từ khuôn đúc và xử lý tốt môi trường tủ công nghiệp trong nhà tiêu chuẩn.

Câu hỏi 8: CL903B-20 Extended có phù hợp với cấu hình khung sâu hơn không?

Có — CL903B-20 Extended có chiều rộng đế là 73,8 mm, rộng hơn đáng kể so với CL903B-20 tiêu chuẩn ở mức 48 mm. Đây là lựa chọn phù hợp khi cấu hình khung tủ yêu cầu đế bản lề dài hơn để bắc cầu cho rãnh tiết diện chữ C sâu hơn.
