Làm thế nào để bạn chọn bộ lọc thông gió phù hợp cho tủ điện hoặc vỏ công nghiệp?

Nhiệt là một trong những cách đơn giản nhất để rút ngắn tuổi thọ của các bộ phận điện bên trong tủ. MỘTbộ lọc thông gióbộ phù hợp, lọc hiệu quả và phù hợp với môi trường cài đặt sẽ giúp ích rất nhiều trong việc giữ cho mọi thứ hoạt động mà không gặp sự cố. Yitailock sản xuất đầy đủ các loại cửa sổ thông gió cho tủ bằng nhựa ABS với nhiều kích cỡ và cấu hình - đây là những điều cần biết trước khi chọn một cửa sổ.

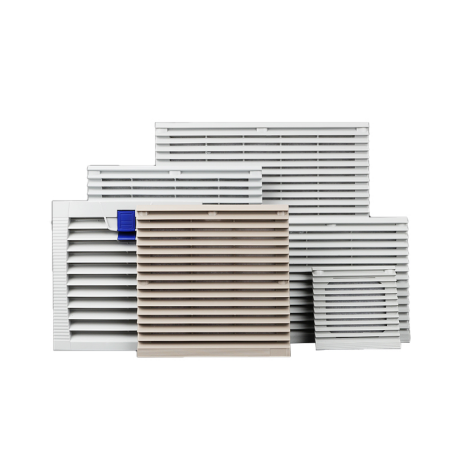

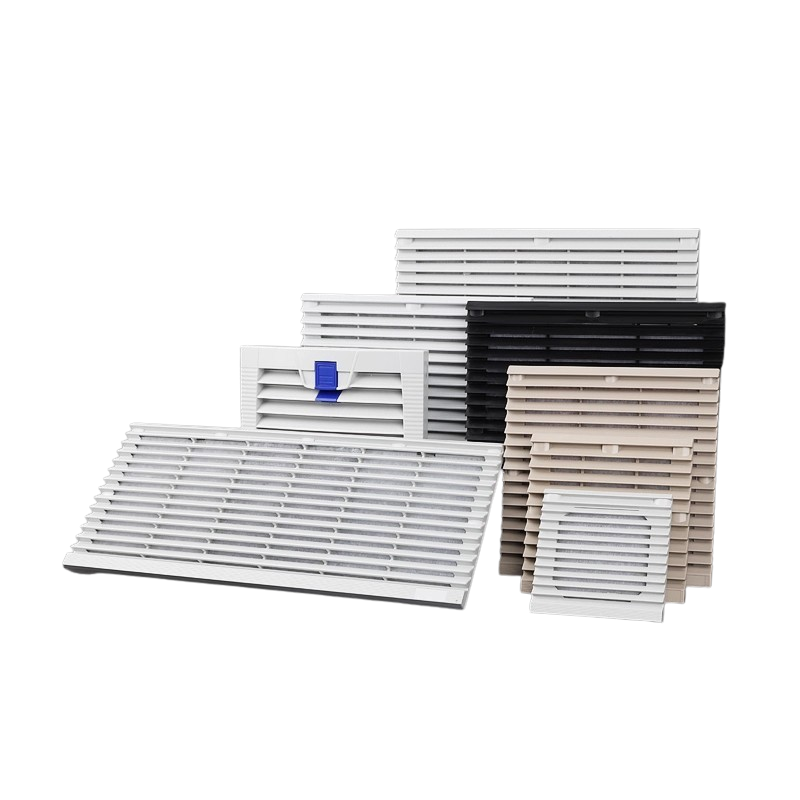

Dòng XT — Hệ thống thông gió có lọc cho vỏ điện

Dòng XT có hình vuôngbộ lọc thông giócác bộ từ XT801 đến XT807, mỗi bộ đều có lưới tản nhiệt ABS có mái che ở bên ngoài và tấm lọc polymer G3 ở bên trong. Tấm lọc chặn bụi và mảnh vụn trước khi nó chạm tới các bộ phận bên trong vỏ, đây là điểm khác biệt chính giữa tấm này và lưới thông gió đơn giản.

Kích thước từ XT801 nhỏ gọn (bên ngoài 107×107mm, đường cắt 81×81mm) cho đến XT806 (bên ngoài 322×322mm, đường cắt 280×280mm) và XT807 hình chữ nhật (bên ngoài 420×180mm, đường cắt 389×149mm). Các kích thước được chỉ định phổ biến nhất có xu hướng là XT803 đến XT805 tầm trung, phù hợp với các tấm cắt bảng tiêu chuẩn được tìm thấy trên hầu hết các tủ phân phối và vỏ điều khiển.

Màu sắc là RAL 7035 (xám nhạt - tiêu chuẩn cho hầu hết các vỏ công nghiệp), RAL 7032 (màu xám sỏi ấm hơn) và màu đen cho các cài đặt cụ thể.

Kiểu bình thường so với kiểu cao

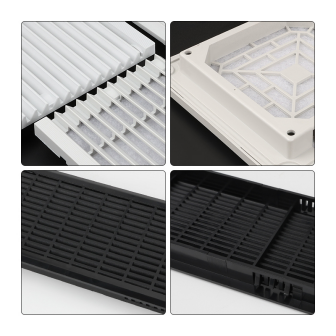

Hai chiều cao cấu hình có sẵn cho các mẫu XT804 và XT805. Loại bình thường nằm gần bề mặt bảng điều khiển hơn và phù hợp với cách lắp đặt tiêu chuẩn trong đó độ dày thành tủ nằm trong phạm vi điển hình. Kiểu dáng cao có thân máy sâu hơn, phù hợp với các bức tường hoặc lắp đặt bảng điều khiển dày hơn, những nơi cần có thêm khoảng trống giữa lưới tản nhiệt và quạt phía sau. Hình ảnh hai và ba hiển thị cách bố trí bên trong của từng loại — loại thông thường sử dụng vít M4 tại một điểm duy nhất, trong khi loại cao sử dụng hai điểm cố định M4 để lắp chắc chắn hơn trên các tấm sâu hơn.

Tùy chọn miếng đệm dính

Hầu hết các mẫu XT đều có hoặc không có miếng đệm chấm dính - dải bịt kín màu đen chạy quanh chu vi của khung bộ lọc. Đối với các vỏ bọc cần mức độ kín bụi xung quanh cửa sổ thông gió, cần chỉ định phiên bản miếng đệm. Nó ép vào bề mặt bảng điều khiển khi lắp lưới tản nhiệt, giảm khoảng cách giữa khung và mép cắt. Đối với các tủ trong nhà tiêu chuẩn nơi việc bảo vệ chống xâm nhập xung quanh lưới tản nhiệt không phải là vấn đề đáng lo ngại, phiên bản không dính là lựa chọn đơn giản hơn và tiết kiệm chi phí hơn.

Một số kiểu máy XT804 và XT805 cũng có sẵn với chốt cố định nhanh thay vì vít, giúp tăng tốc độ tháo và thay thế bộ lọc trong quá trình bảo trì.

Lưới thông gió trơn

Đối với các ứng dụng không cần lọc - chỉ luồng khí thụ động - lưới thông gió đơn giản có ba kích cỡ: 78×200mm, 78×456mm và 80×461mm. Chúng không có miếng lọc bên trong, khiến chúng phù hợp với các thùng loa nơi bụi xâm nhập không phải là vấn đề đáng lo ngại nhưng luồng không khí vẫn cần được quản lý trên toàn bộ bảng điều khiển.

Chọn đúng

Kích thước là quyết định đầu tiên - khớp kích thước bên ngoài với không gian bảng có sẵn và xác nhận kích thước cắt bỏ trước khi đặt hàng. Sau đó, việc lựa chọn giữa dòng XT được lọc và lưới tản nhiệt đơn giản sẽ phụ thuộc vào việc có cần chống bụi hay không. Trong dòng XT, miếng đệm dính đáng được bổ sung cho bất kỳ lắp đặt nào mà cửa sổ thông gió của tủ cần nằm ngang và bịt kín vào bảng điều khiển. Phong cách bình thường và cao xuất phát từ độ dày của bảng điều khiển và các yêu cầu về độ hở của quạt.
