Bản lề thép không gỉ được che giấu hoàn toàn

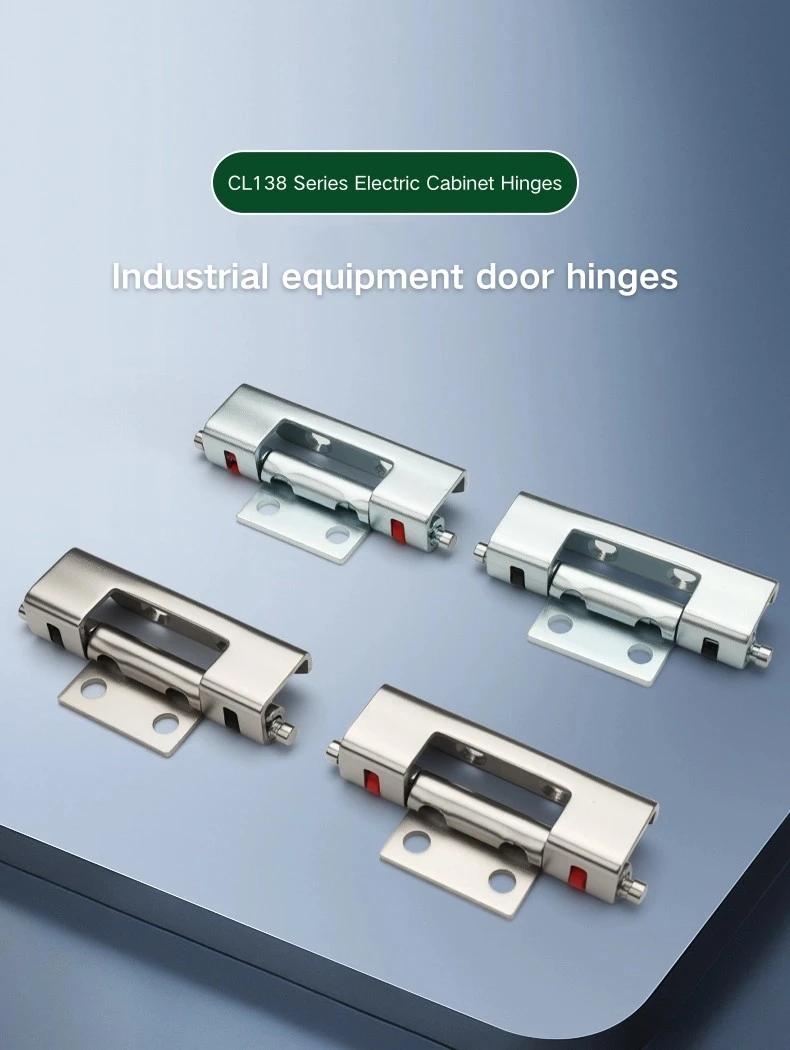

Đối với những người bán buôn bản lề tủ giấu kín từ Yitai Lock, Bản lề bằng thép không gỉ giấu hoàn toàn CL138 bao gồm bốn biến thể trên hai chất liệu và hai màu kẹp. Các phiên bản thép không gỉ là lựa chọn tự nhiên cho vỏ bọc trong môi trường ẩm ướt hoặc ăn mòn, trong khi các tùy chọn thép carbon hoạt động tốt cho việc xây dựng tủ phân phối trong nhà tiêu chuẩn. Màu kẹp - đen hoặc đỏ - là sự phân biệt trực quan chứ không phải là chức năng, vì vậy việc lựa chọn màu đó phụ thuộc vào sở thích hoặc sự phù hợp với phần cứng tủ hiện có.

Cấu trúc và kích thước

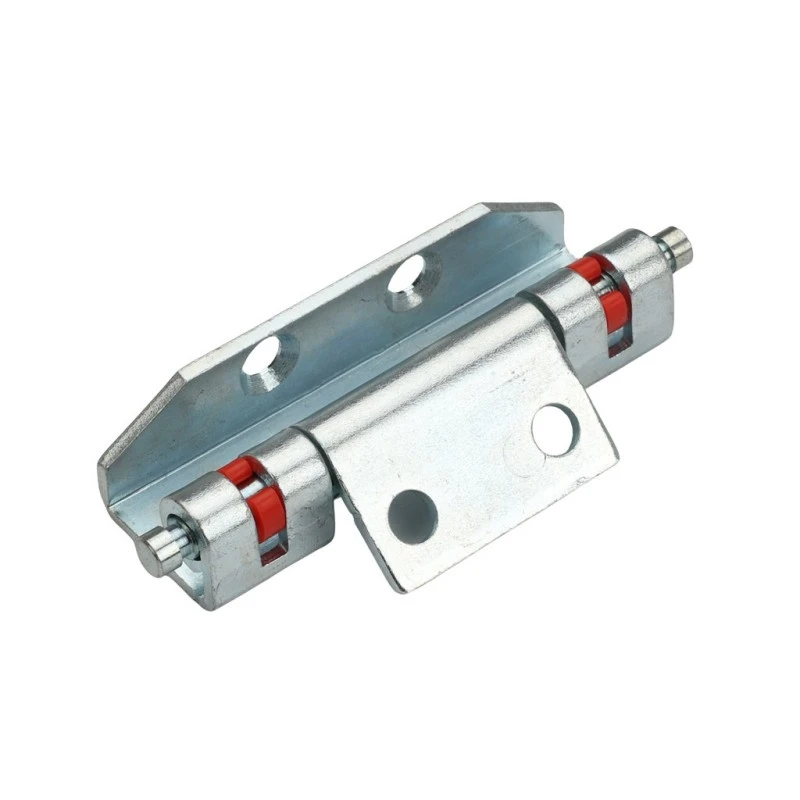

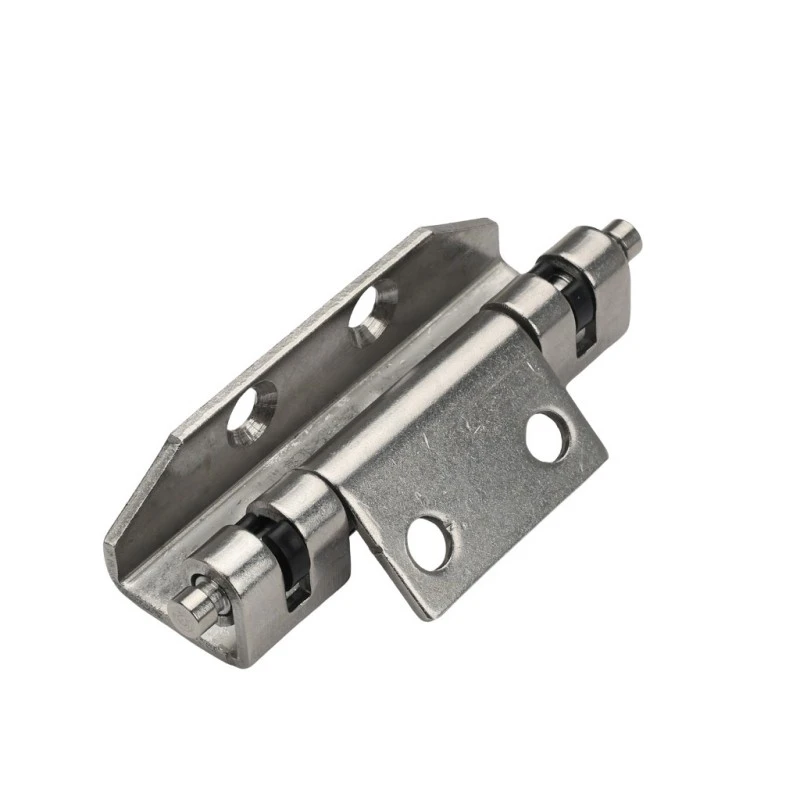

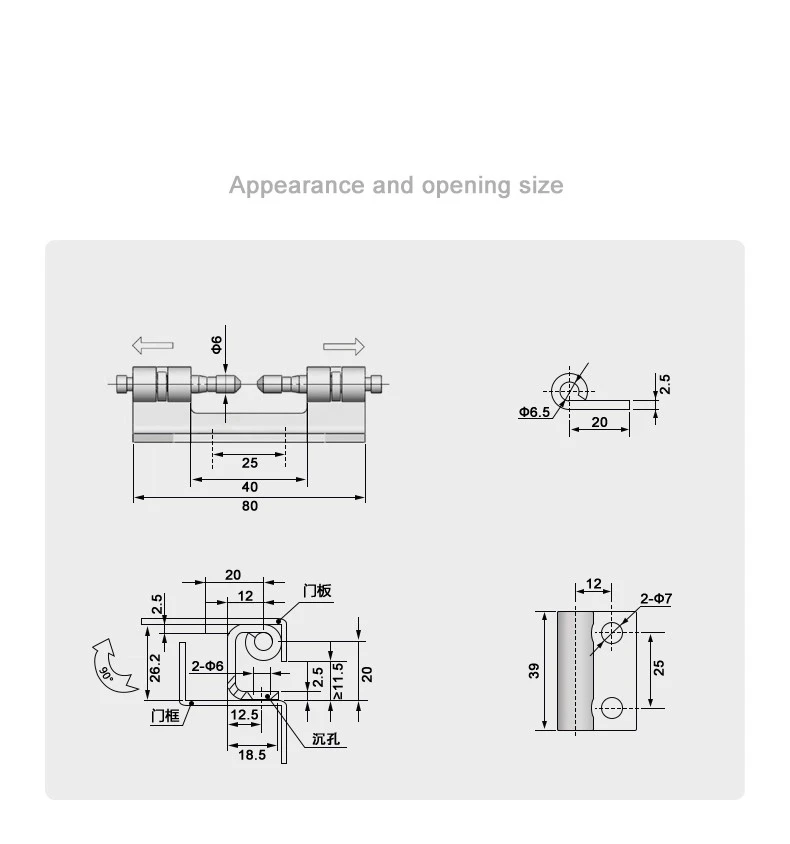

Bản lề bằng thép không gỉ được che giấu hoàn toàn có chiều dài tổng thể là 80 mm, với thân bản lề chạy 40 mm và khoảng cách bên trong 25 mm giữa hai đầu thùng. Đường kính nòng là Φ6 mm và hai phần nòng đều kéo dài ra ngoài từ phần thân chính giữa, tạo cho bản lề có hình dạng quả tạ đặc trưng. Cụm kẹp nằm ở đầu thùng và là bộ phận giữ cho bản lề tiếp xúc với rãnh khung cửa.

Tấm lắp của Bản lề bằng thép không gỉ được che giấu hoàn toàn có chiều cao 39 mm và rộng 25 mm, với hai lỗ lắp Φ7 mm cách mép 12 mm. Mặt khung có tổng chiều sâu 18,5 mm với đế 12,5 mm, hai lỗ nòng Φ6 mm và phần lõm chìm ≥11,5 mm. Chốt kẹp Φ6,5 mm nằm cách mặt lá 2,5 mm với chiều dài tiếp xúc 20 mm.

Cài đặt và gắn kết

Bản lề bằng thép không gỉ được che giấu hoàn toàn được lắp đặt bằng cách hàn - tấm lắp được hàn vào tấm cửa và thân bản lề gắn vào kênh khung trong quá trình lắp ráp. Việc mở 90° có nghĩa là cửa xoay sang một góc vuông so với mặt tủ, đáp ứng các yêu cầu truy cập tiêu chuẩn cho hầu hết các cấu hình tủ phân phối và điều khiển.

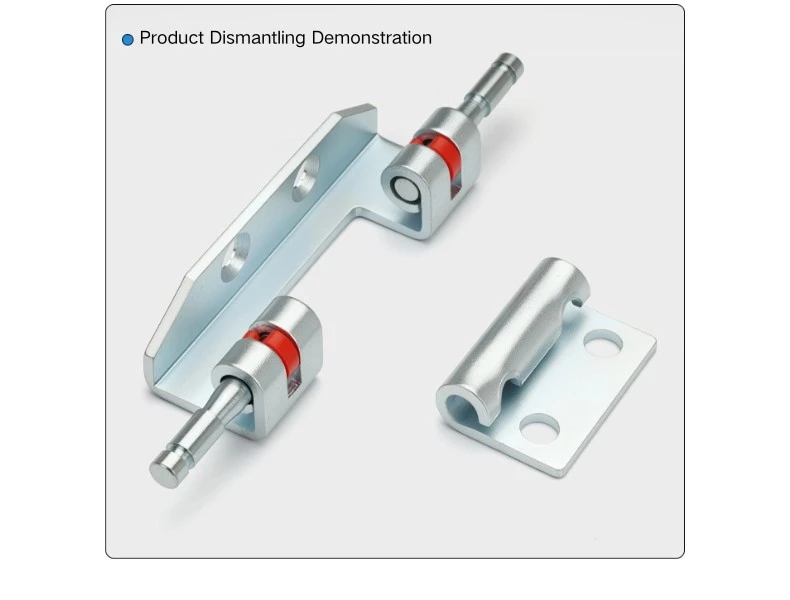

Sau khi được hàn vào, Bản lề bằng thép không gỉ được che giấu hoàn toàn nằm chìm trong cấu hình khung để cụm thùng và kẹp được ẩn từ bên ngoài. Cơ cấu kẹp ở mỗi đầu thùng sẽ khóa bản lề vào rãnh khung và có thể nhả ra để tháo cửa khi cần. Sự gắn kết ẩn này cũng là điều làm cho bản lề tương thích với hệ thống khung tủ Rittal, nơi hình dạng kênh phù hợp với kiểu lắp bản lề chìm này.

Tùy chọn vật liệu và kẹp

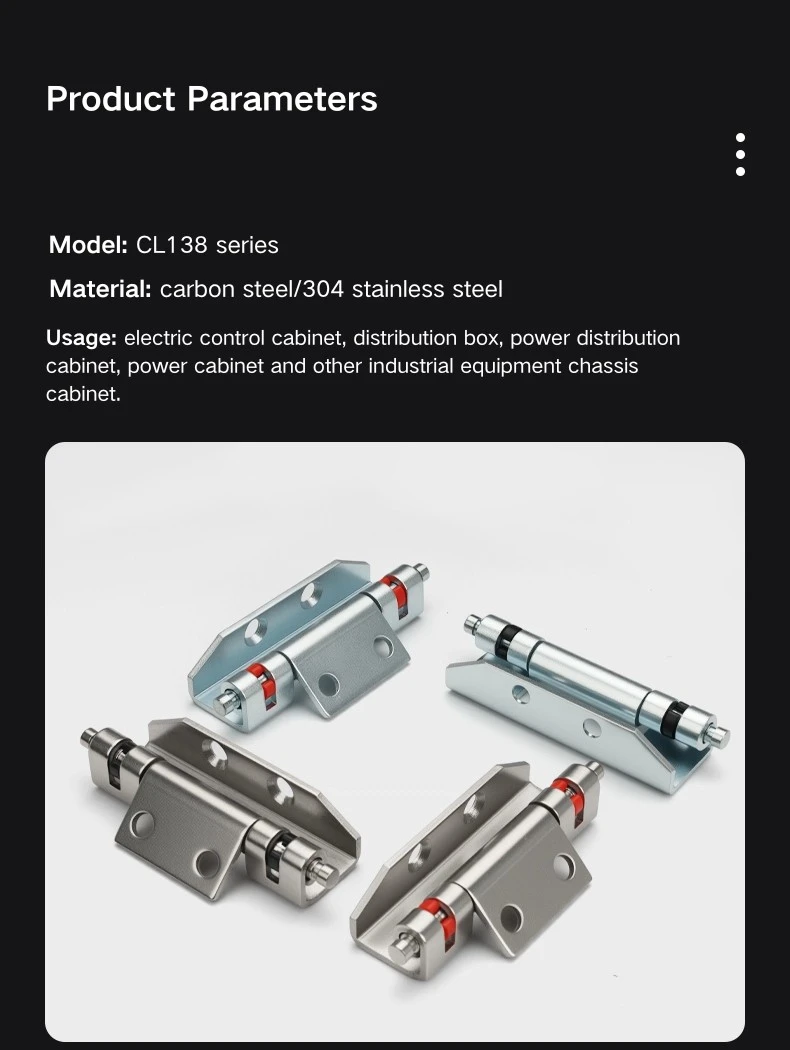

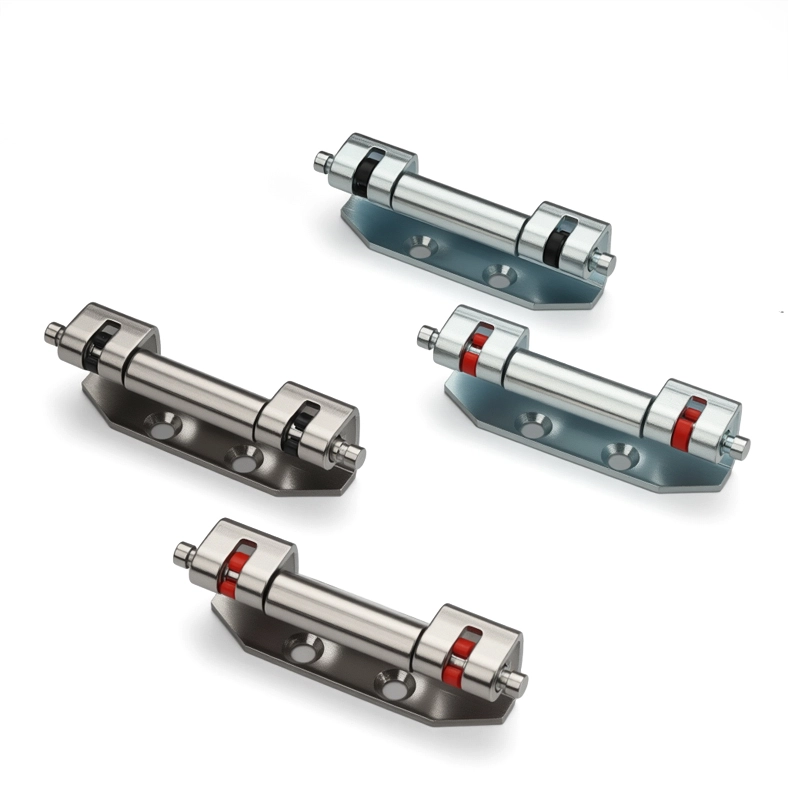

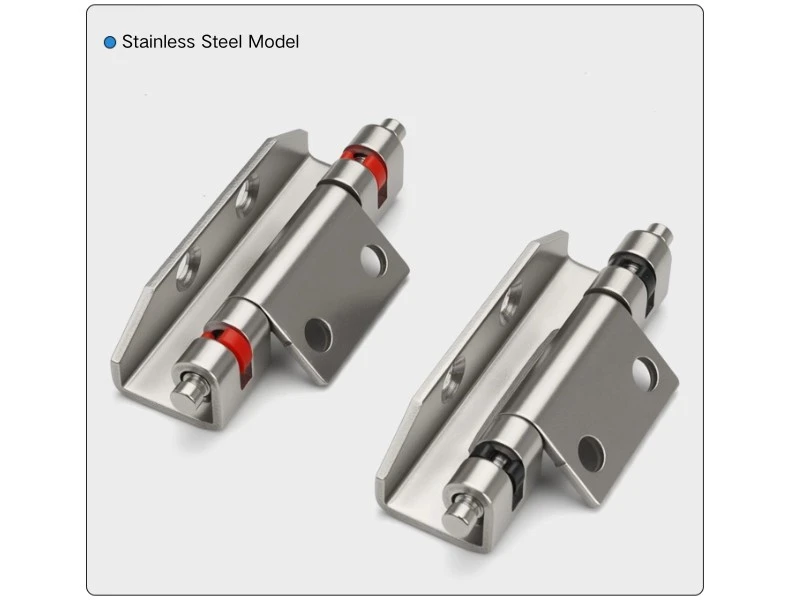

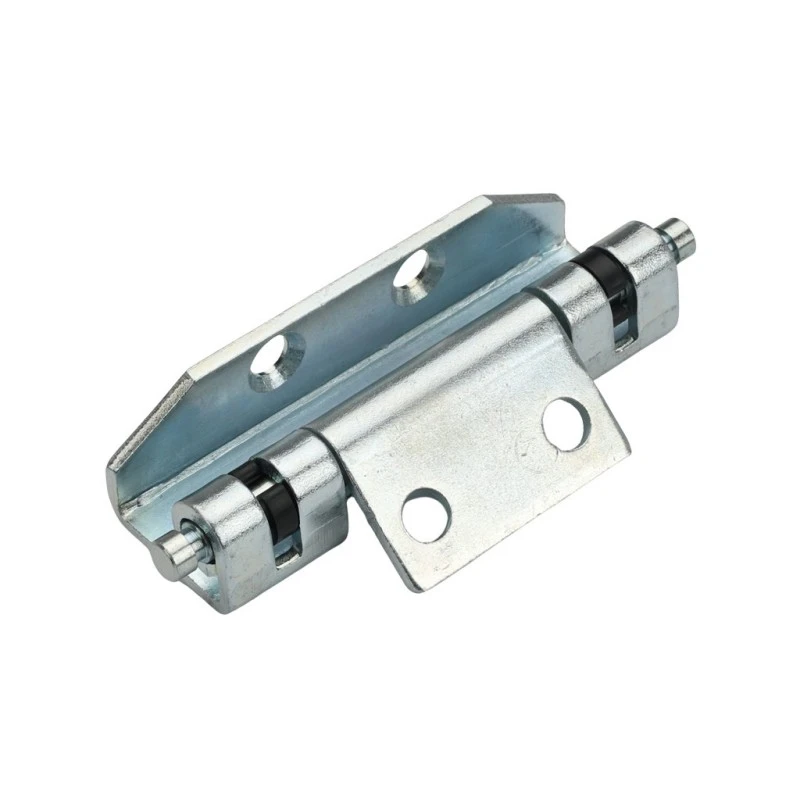

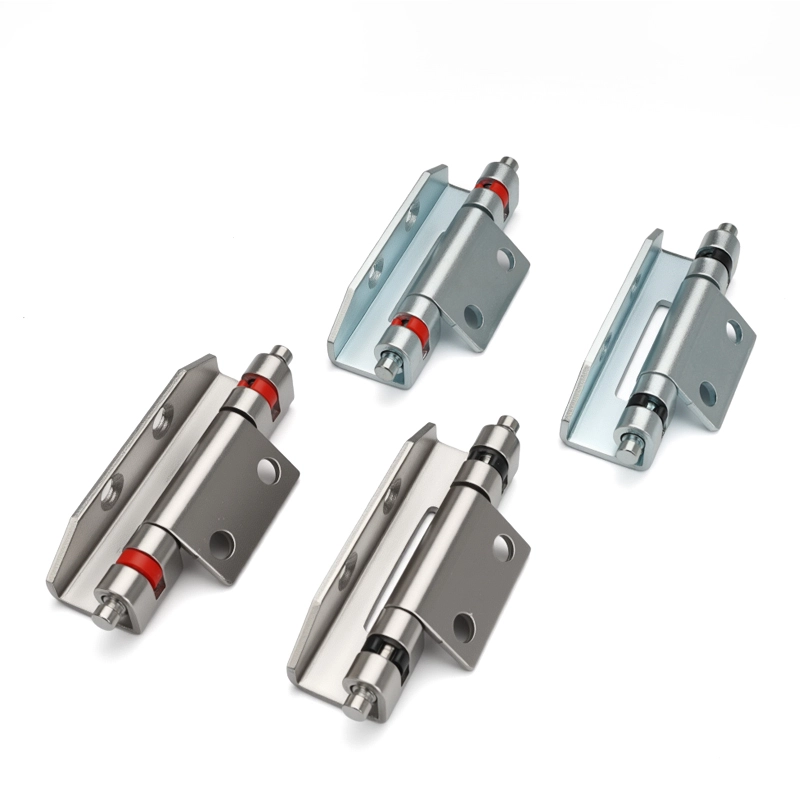

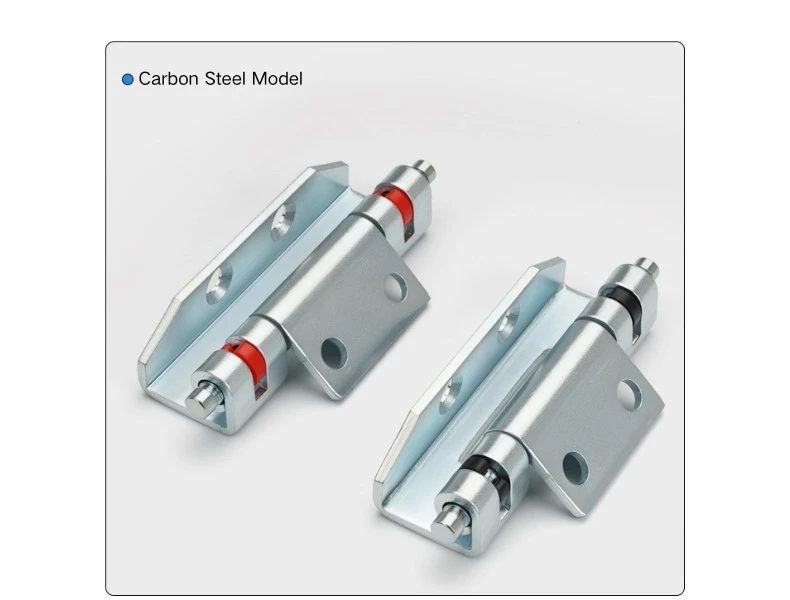

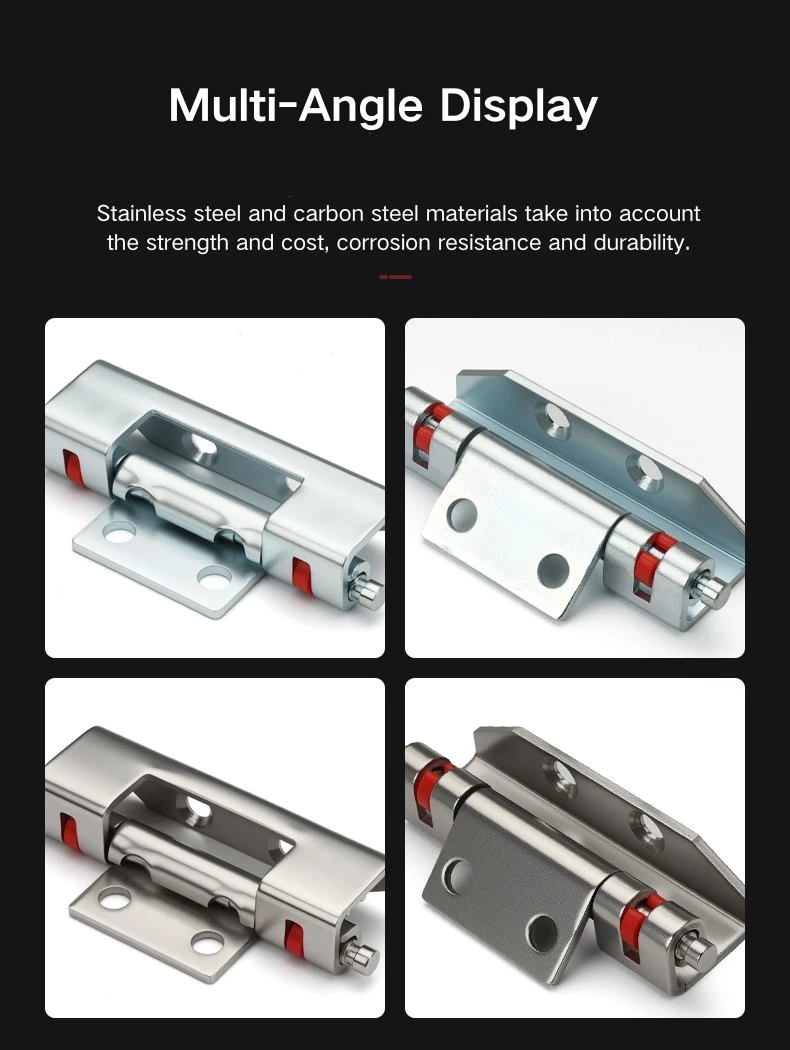

Bản lề bằng thép không gỉ được che giấu hoàn toàn có sẵn bằng thép cacbon và thép không gỉ, với màu kẹp đen hoặc đỏ trên cả hai vật liệu - tổng cộng có bốn biến thể. Phiên bản bằng thép không gỉ phù hợp hơn cho vỏ bọc trong không gian ẩm ướt, lắp đặt ngoài trời hoặc môi trường có khả năng chống ăn mòn quan trọng theo thời gian. Thép carbon phù hợp với các ứng dụng tủ khô trong nhà, nơi yêu cầu hoàn thiện tiêu chuẩn hơn.

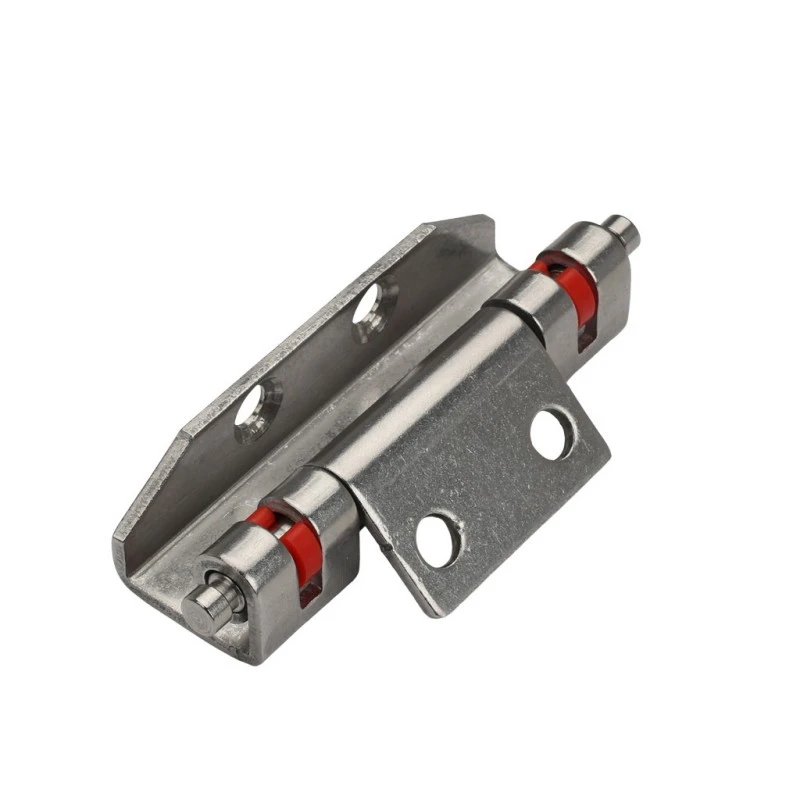

Màu kẹp trên Bản lề thép không gỉ được che giấu hoàn toàn - đen hoặc đỏ - là sự khác biệt về mặt thẩm mỹ, không có sự khác biệt về vật liệu hoặc khả năng chịu tải giữa hai loại. Kẹp màu đỏ đôi khi được sử dụng làm chỉ báo trực quan trên các dòng tủ cụ thể hoặc để phân biệt các vị trí bản lề trên các tủ có nhiều cửa; kẹp màu đen là mặc định phổ biến hơn. Dù bằng cách nào, hiệu suất là giống hệt nhau.

Kịch bản ứng dụng

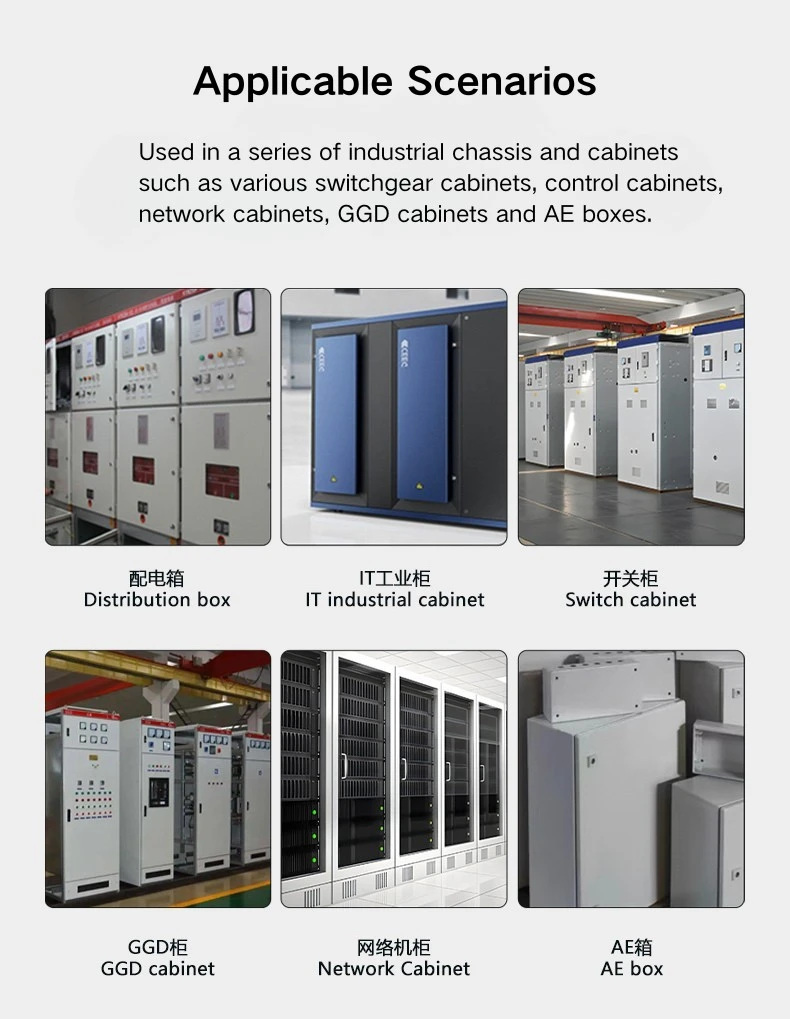

Bản lề bằng thép không gỉ được che giấu hoàn toàn được sử dụng trên các tủ phân phối, vỏ thiết bị điều khiển và bảng điều khiển thiết bị đóng cắt, những nơi cần có cửa bên ngoài phẳng, không có phần cứng. Cấu hình được che giấu hoàn toàn giúp không nhìn thấy bản lề khi cửa đóng, điều này phù hợp với các tủ được lắp đặt ở những vị trí dễ thấy — phòng máy chủ, phòng điều khiển hoặc không gian tiện ích công cộng — nơi phần cứng bản lề lộ ra ngoài sẽ trông không đúng chỗ.

Khả năng tương thích với khung tủ Rittal khiến cho Bản lề bằng thép không gỉ được che giấu hoàn toàn trở thành một lựa chọn dễ dàng lắp đặt cho các nhà sản xuất hoặc nhà tích hợp đã làm việc với hệ thống khung đó. Biến thể bằng thép không gỉ xử lý các yêu cầu ăn mòn của vỏ ngoài trời hoặc có độ ẩm cao, còn tùy chọn thép carbon đáp ứng phần lớn các cấu trúc tủ phân phối trong nhà tiêu chuẩn nơi chi phí và điều kiện môi trường đều ở mức vừa phải.

Câu hỏi thường gặp

Câu hỏi 1: CL138 có những biến thể nào?

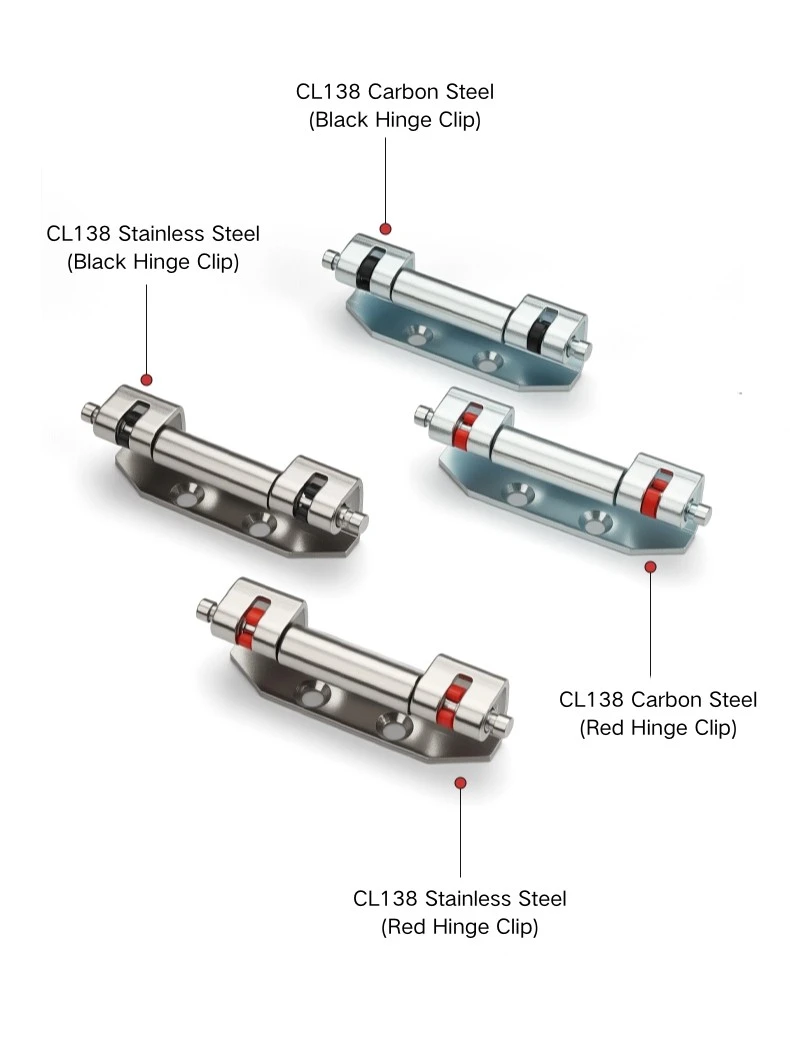

CL138 có bốn biến thể: thép carbon với kẹp đen, thép carbon với kẹp màu đỏ, thép không gỉ với kẹp đen và thép không gỉ với kẹp màu đỏ. Màu kẹp chỉ mang tính thẩm mỹ - không có sự khác biệt về chức năng giữa màu đen và đỏ.

Câu 2: Góc mở của CL138 là bao nhiêu?

Bản lề âm CL138 mở tới 90°, đáp ứng các yêu cầu tiếp cận tiêu chuẩn cho cửa tủ phân phối và tủ điều khiển.

Câu 3: CL138 được cài đặt như thế nào?

CL138 được hàn - tấm lắp được hàn vào tấm cửa trong quá trình chế tạo tủ và thân bản lề gắn vào kênh khung. Không có tùy chọn gắn vít cho mô hình này.

Câu hỏi 4: CL138 có tương thích với tủ Rittal không?

Có, bản lề âm CL138 tương thích với khung tủ Rittal. Hình học gắn kết kênh bản lề phù hợp với cấu hình khung Rittal.

Câu 5: Màu sắc của kẹp cho biết điều gì?

Kẹp màu đen và đỏ chỉ là các biến thể màu — vật liệu và khả năng chịu tải của cả hai đều giống nhau. Màu đỏ đôi khi được sử dụng làm chỉ báo trực quan để phân biệt vị trí bản lề hoặc đường tủ; màu đen là lựa chọn mặc định phổ biến hơn.

Câu 6: Tôi nên chọn vật liệu gì cho thùng loa ngoài trời?

Phiên bản thép không gỉ của CL138 là lựa chọn phù hợp cho vỏ bọc ngoài trời, môi trường ẩm ướt hoặc lắp đặt trong đó khả năng chống ăn mòn là yêu cầu lâu dài. Thép carbon phù hợp với các ứng dụng tủ phân phối trong nhà tiêu chuẩn.
