Bảng phân phối Bản lề có thể tháo rời

Đối với những người tìm nguồn cung ứng phần cứng tủ điều khiển từ Yitai Lock về số lượng, dòng Bản lề có thể tháo rời CL250 của Bảng phân phối đáng để so sánh giữa các mẫu trước khi đặt hàng, vì thiết kế cấu trúc nhất quán nhưng kích thước khác nhau giữa các mẫu. Thiết kế có thể tháo rời nghĩa là cửa có thể được nâng lên mà không cần dụng cụ sau khi lắp đặt, đây là một tính năng thiết thực cho cả dây chuyền lắp ráp và bảo trì hiện trường. Cả hai phương pháp lắp đặt — vít và hàn — đều được hỗ trợ, do đó bản lề phù hợp với hầu hết quy trình sản xuất mà không cần sửa đổi.

Tùy chọn và kích thước mô hình

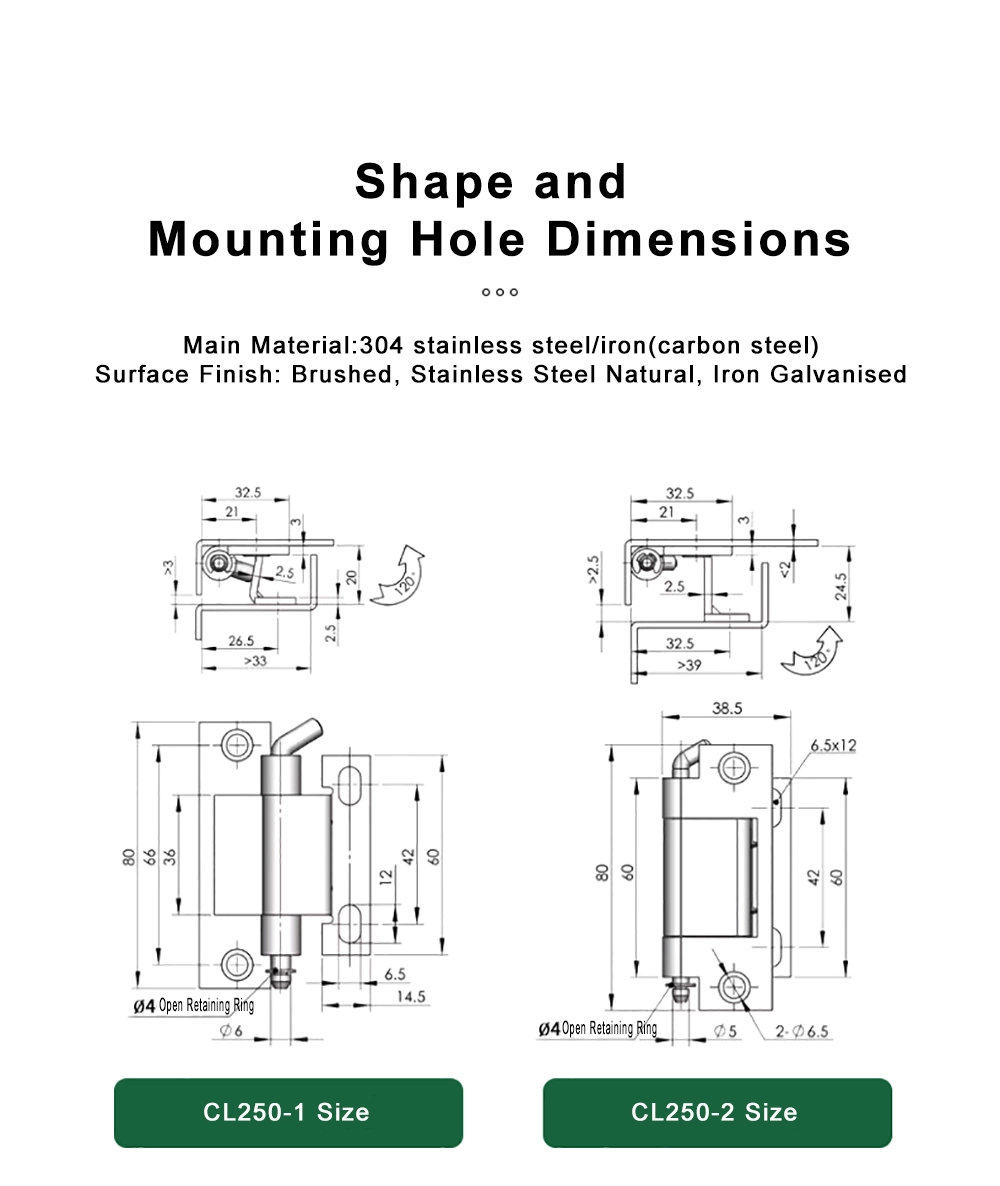

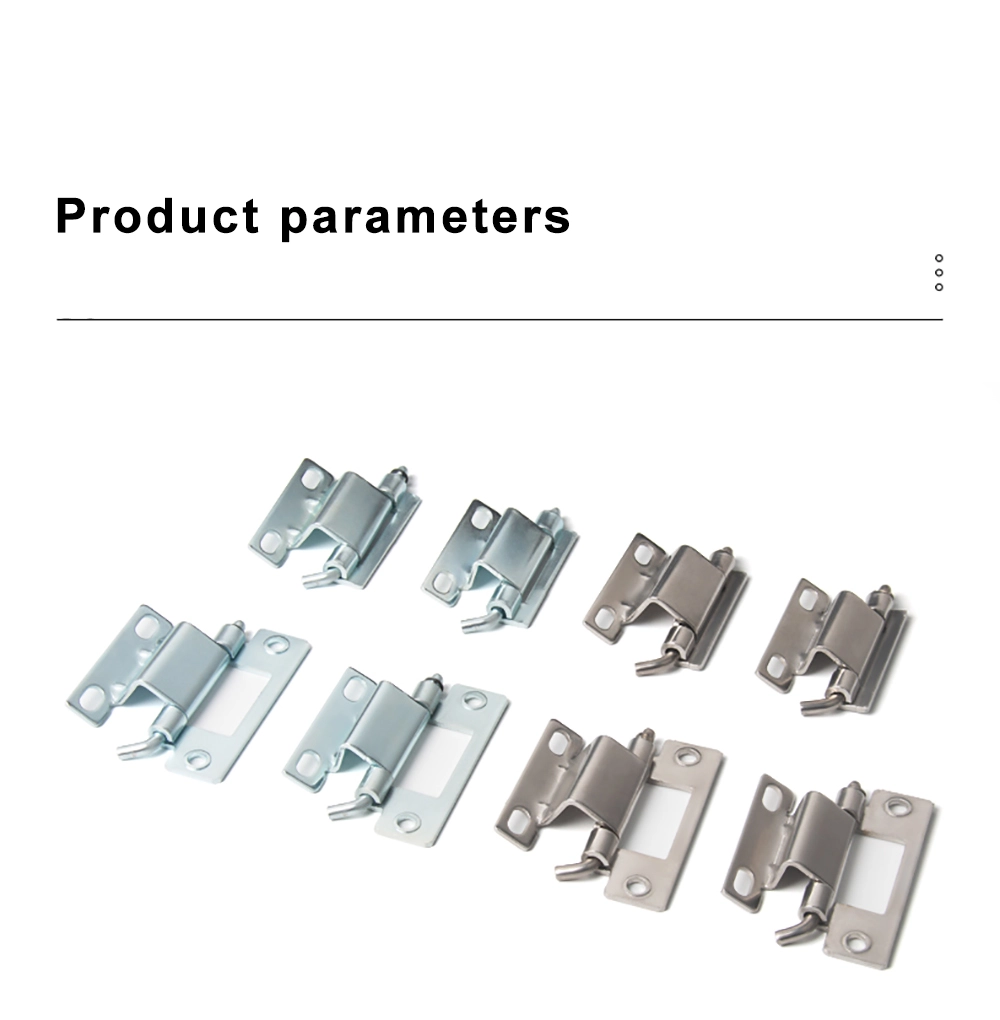

Dòng CL250 Bản lề bảng phân phối có thể tháo rời bao gồm bốn mẫu có cùng cấu trúc cơ bản nhưng kích thước khác nhau. CL250-1 có chiều cao tổng thể 80 mm với thân bản lề 66 mm, tổng độ sâu 33 mm và đường kính nòng Φ6 mm. CL250-2 có chiều cao tổng thể 80 mm và sử dụng chiều dài thân 60 mm, độ sâu từ 39 mm trở lên và nòng Φ5 mm với hai lỗ lắp Φ6,5 mm cách nhau 6,5 × 12 mm.

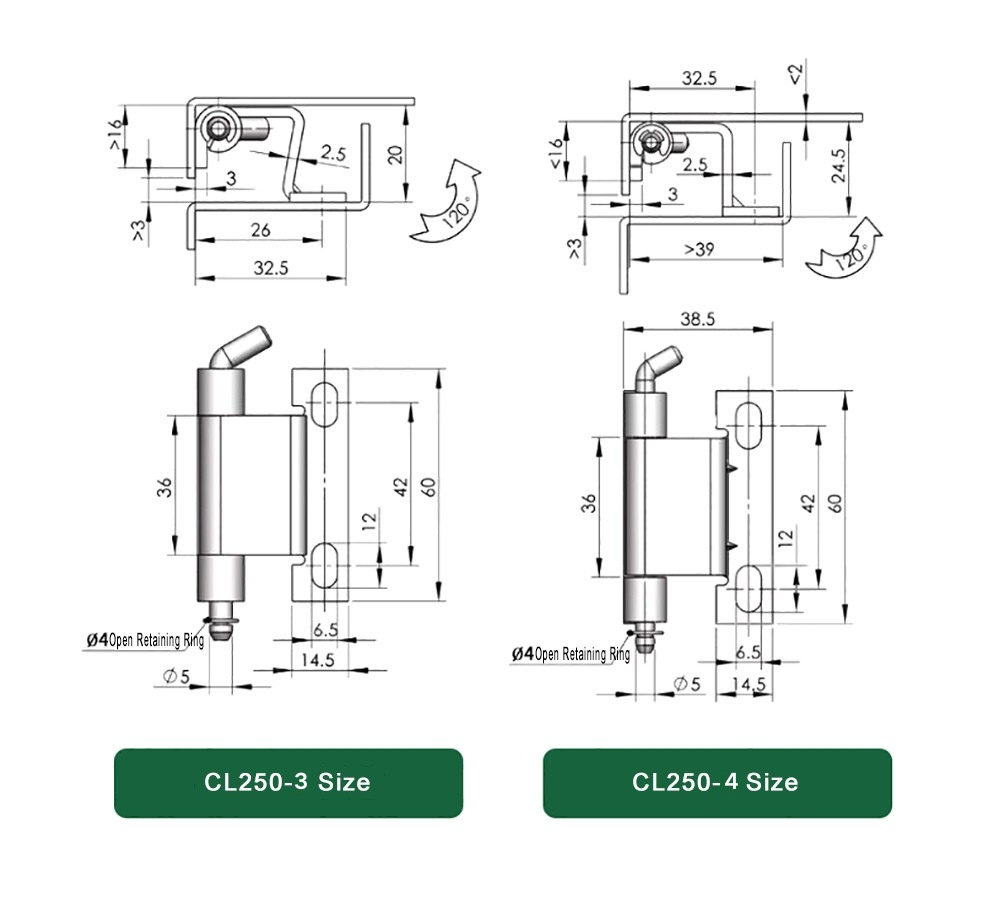

CL250-3 và CL250-4 là những lựa chọn nhỏ gọn hơn trong dòng Bản lề có thể tháo rời của Bảng phân phối. Cả hai đều có chiều cao thân bản lề là 36 mm và chiều cao tổng thể là 60 mm, với chiều rộng đế 14,5 mm và nòng Φ5 mm. CL250-3 có độ sâu 32,5 mm trong khi CL250-4 là 38,5 mm. Tất cả bốn mẫu đều sử dụng vòng giữ mở Φ4 để cố định chốt vào đúng vị trí.

Các loại thanh và góc mở

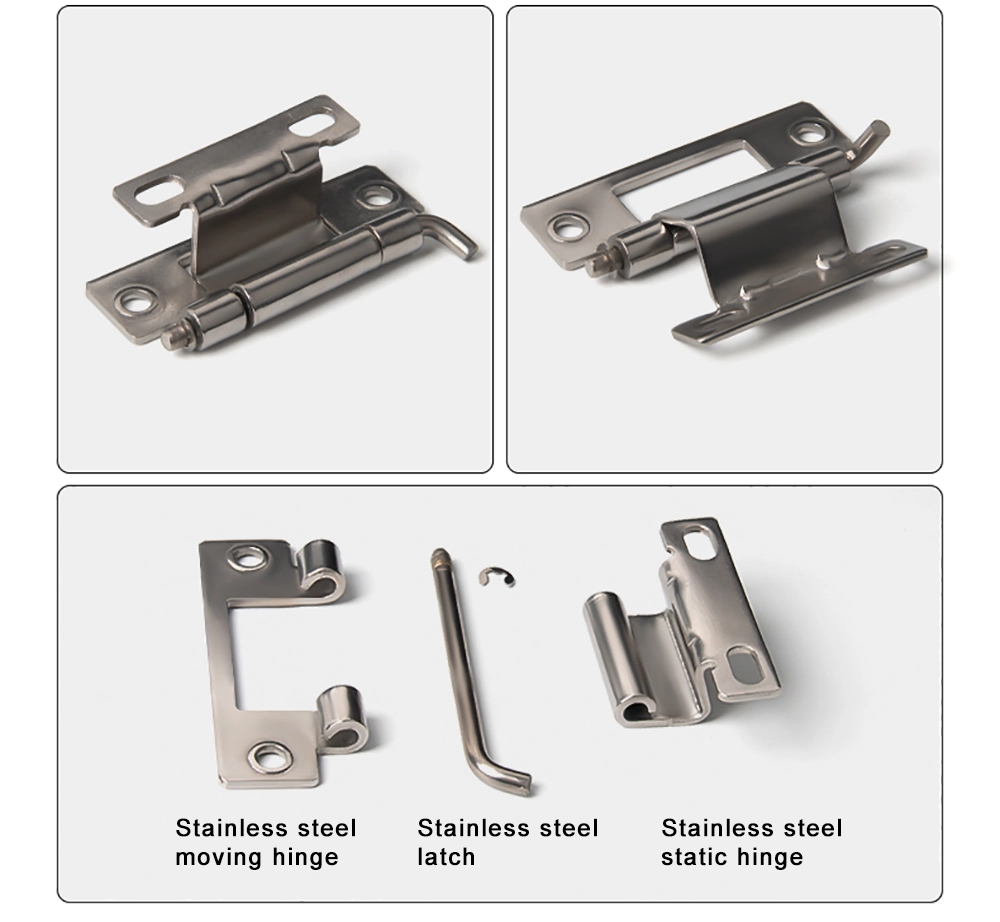

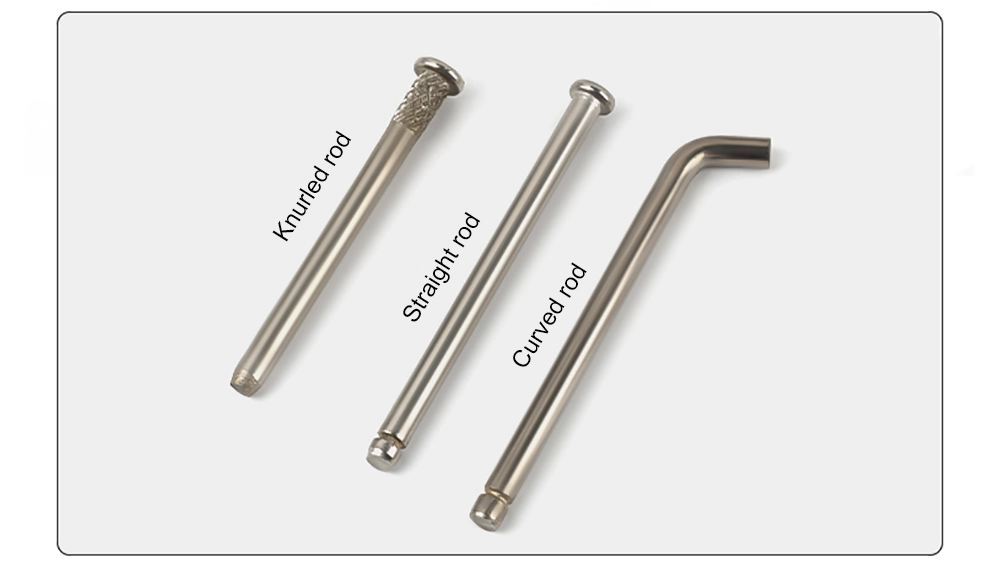

Một trong những chi tiết thiết thực hơn trên Bản lề rời của Bảng phân phối là sự lựa chọn ba loại thanh: có khía, thẳng và cong. Thanh có khía tạo thêm kết cấu độ bám cho chốt, giúp chống lỏng khi rung. Thanh thẳng là tùy chọn tiêu chuẩn và phù hợp với hầu hết các ứng dụng bao vây chung. Thanh cong được tạo hình để giúp việc tháo chốt dễ dàng hơn bằng tay, điều này có thể hữu ích khi bản lề được tiếp cận thường xuyên hoặc trong không gian chật hẹp.

Tất cả các loại thanh trên Bản lề có thể tháo rời của Bảng phân phối đều hoạt động với cùng một vòng giữ mở Φ4 để khóa chốt sau khi được lắp vào. Góc mở trên toàn bộ dòng CL250 là khoảng 120°, mang lại khoảng trống đủ cho hầu hết các nhu cầu tiếp cận cửa tủ mà không cần phải xoay hoàn toàn 180°.

Cài đặt và gắn kết

Bản lề có thể tháo rời của Bảng phân phối hỗ trợ hai phương pháp lắp đặt — lắp vít và hàn — có nghĩa là nó có thể được sử dụng trong cả vỏ kim loại tấm chế tạo và cụm tủ gắn bu lông. Để lắp vít, CL250-1 sử dụng một khe Φ6,5 mm, trong khi các mẫu CL250-2 và CL250-3/4 sử dụng các khe hình bầu dục hoặc lỗ kép cho phép điều chỉnh vị trí trong quá trình lắp đặt.

Sau khi lắp đặt, Bản lề có thể tháo rời của Bảng phân phối cho phép tháo lá cửa bằng cách kéo chốt — không cần dụng cụ. Điều này làm cho nó rất phù hợp với các thùng loa yêu cầu tháo cửa định kỳ để tiếp cận hệ thống dây điện hoặc bảo trì bên trong. Vòng giữ giữ cho chốt không bị lỏng trong quá trình sử dụng thường xuyên, do đó không có nguy cơ cửa bị bung ra bất ngờ khi đang hoạt động.

Kịch bản ứng dụng

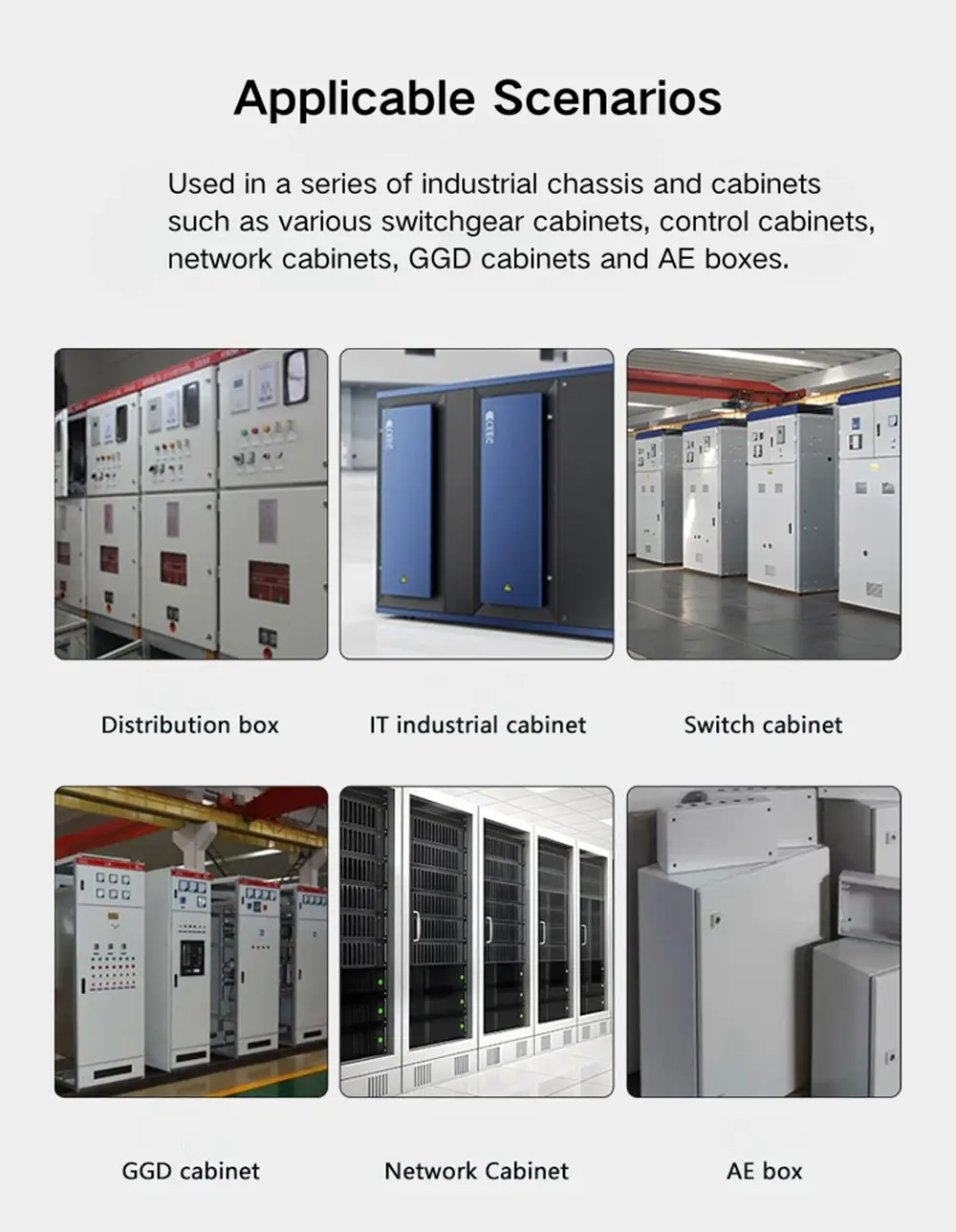

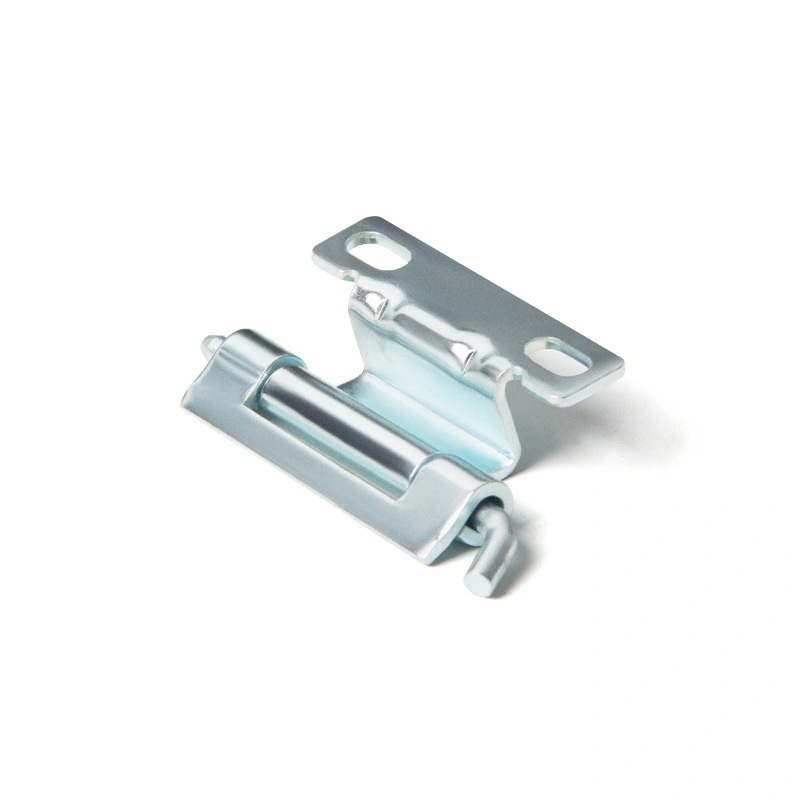

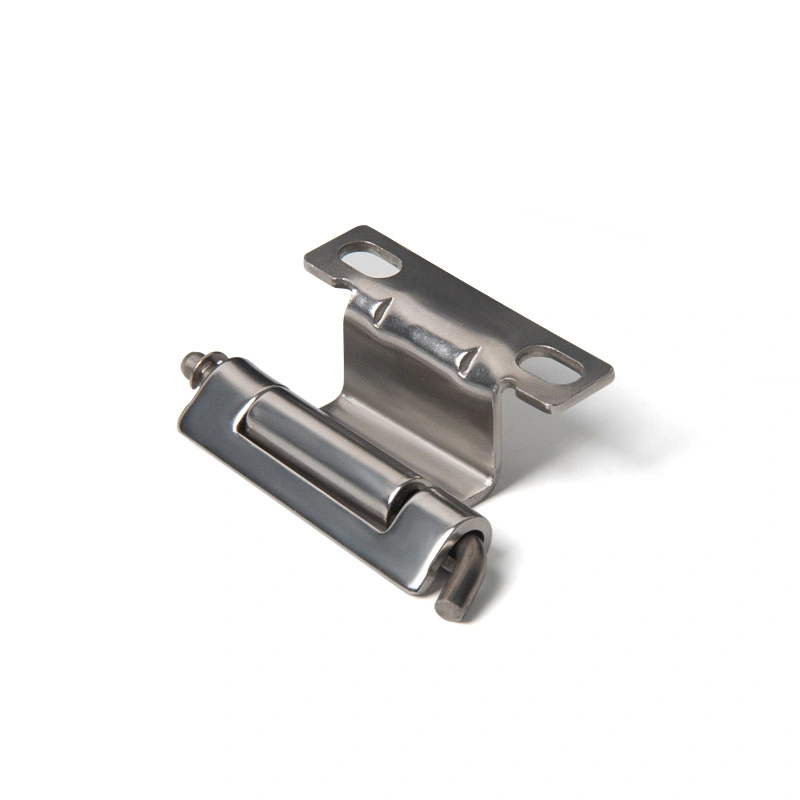

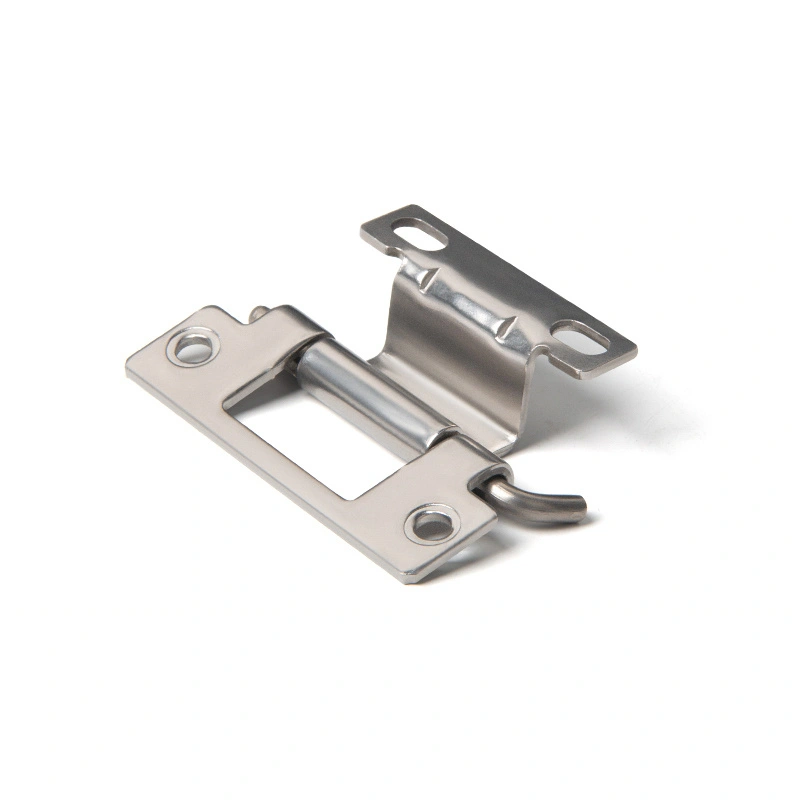

Bản lề có thể tháo rời của Bảng phân phối xuất hiện thường xuyên nhất trên các hộp phân phối, cửa tủ điều khiển và vỏ thiết bị công nghiệp - bất cứ nơi nào cửa cần được tháo ra sạch sẽ mà không cần tháo khung. Góc mở 120° đủ để tiếp cận thoải mái bên trong bảng điều khiển trong hầu hết các lắp đặt và vì cả việc lắp vít và hàn đều được hỗ trợ nên nó phù hợp với hầu hết các thiết lập chế tạo tủ mà không cần điều chỉnh. Về mặt vật liệu, Bản lề phân phối bảng phân phối bằng thép carbon mạ kẽm là lựa chọn phù hợp cho các vỏ trong nhà tiêu chuẩn trong điều kiện khô ráo. Phiên bản thép không gỉ 304 là lựa chọn tốt hơn cho thiết bị đóng cắt ngoài trời, lắp đặt ven biển hoặc bất cứ nơi nào mà tủ phải đối mặt với độ ẩm hoặc ăn mòn theo thời gian. Phiên bản thép không gỉ 304 phù hợp hơn cho thiết bị đóng cắt ngoài trời, lắp đặt ven biển hoặc bất kỳ ứng dụng nào mà vỏ bọc tiếp xúc với độ ẩm hoặc điều kiện ăn mòn theo thời gian.

Câu hỏi thường gặp

Câu hỏi 1: Dòng CL250 có những mẫu nào?

Dòng CL250 bao gồm bốn mẫu: CL250-1, CL250-2, CL250-3 và CL250-4. Tất cả đều có chung thiết kế cấu trúc và góc mở - sự khác biệt giữa chúng là về kích thước và cấu hình lỗ lắp. Chọn dựa trên kích thước bảng điều khiển cửa và yêu cầu tải trọng của bạn.

Câu 2: Góc mở của bản lề CL250 là bao nhiêu?

Tất cả bốn mẫu CL250 đều mở được khoảng 120°. Điều này nhất quán trong toàn bộ dòng sản phẩm bất kể kích thước mô hình hoặc chất liệu.

Câu 3: Có những loại thanh nào?

Bản lề CL250 có ba loại thanh: có khía, thẳng và cong. Thanh có khía chống nới lỏng khi rung; thanh thẳng là lựa chọn tiêu chuẩn; thanh cong giúp việc tháo ghim dễ dàng hơn bằng tay ở những nơi lắp đặt chật hẹp hoặc thường xuyên tiếp cận.

Q4: Chốt được cố định như thế nào sau khi lắp đặt?

Tất cả các mẫu CL250 đều sử dụng vòng giữ mở Φ4 để khóa chốt bản lề vào đúng vị trí trong quá trình sử dụng bình thường. Có thể tháo chốt bằng tay khi cần tháo cửa mà không cần dụng cụ.

Câu 5: Phương pháp cài đặt nào được hỗ trợ?

Bản lề CL250 có thể được lắp đặt bằng cách bắt vít hoặc hàn, tùy thuộc vào phương pháp chế tạo tủ của bạn. Cấu hình lỗ lắp khác nhau tùy theo kiểu máy - tham khảo bản vẽ kích thước để biết chi tiết về kích thước khe và khoảng cách.

Câu 6: Những vật liệu nào có sẵn?

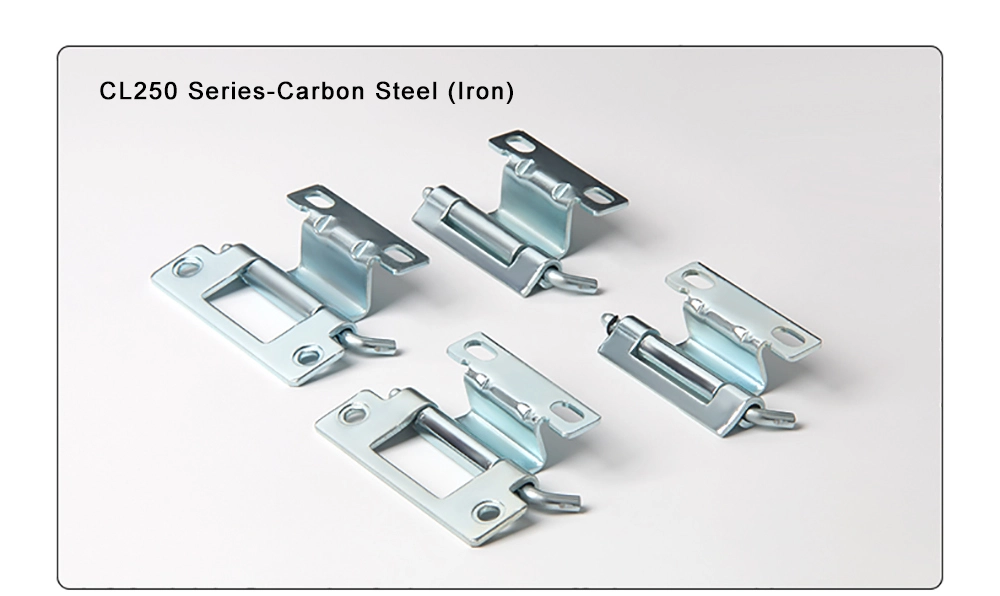

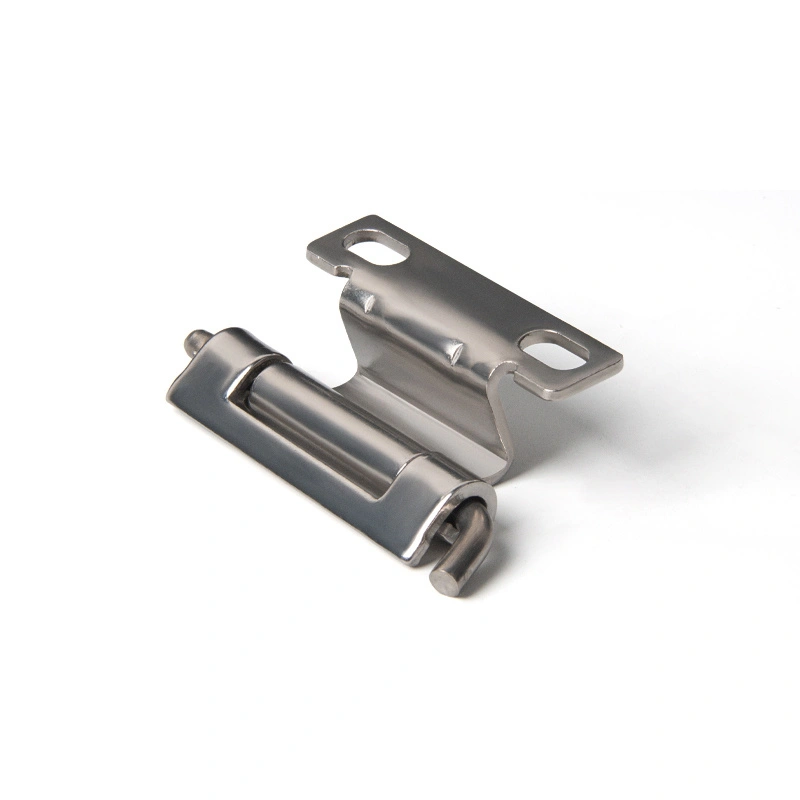

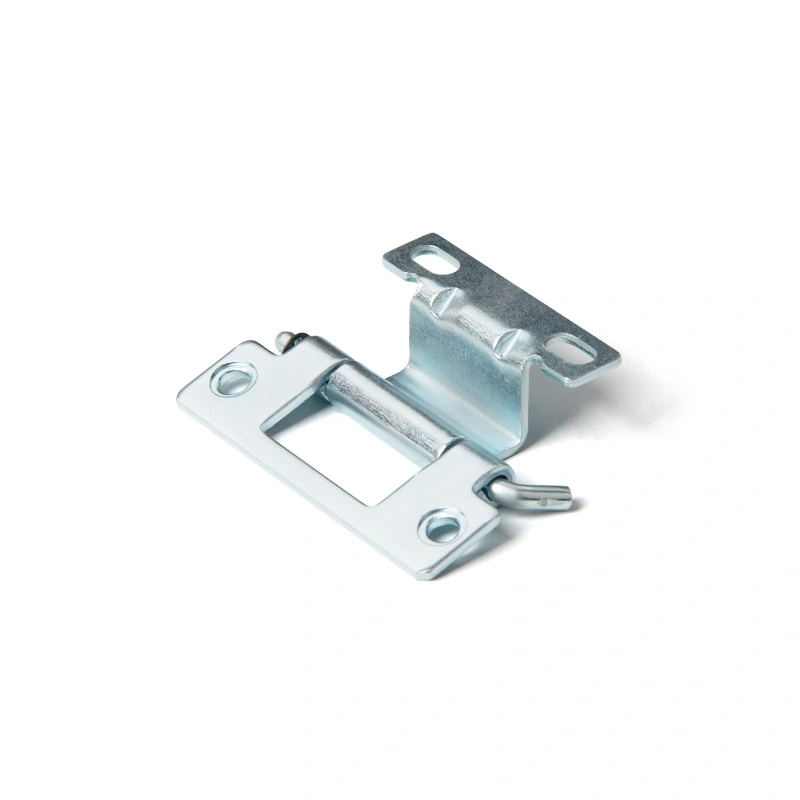

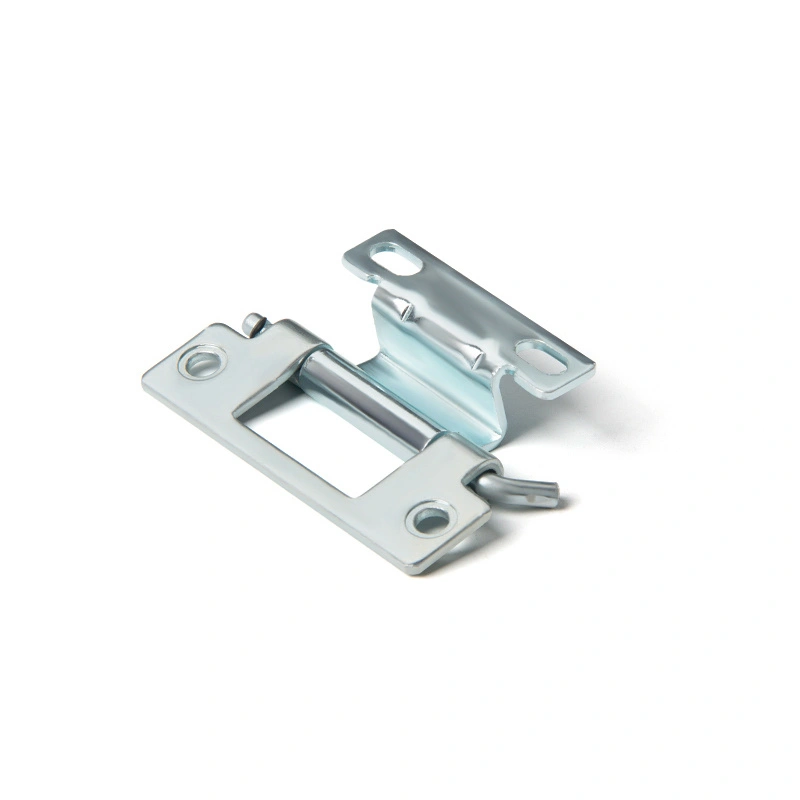

Bản lề CL250 được làm bằng thép cacbon mạ kẽm và thép không gỉ 304. Thép carbon phù hợp với môi trường trong nhà, khô ráo; Thép không gỉ 304 là sự lựa chọn phù hợp cho vỏ ngoài trời, không gian có độ ẩm cao hoặc môi trường công nghiệp ăn mòn.
