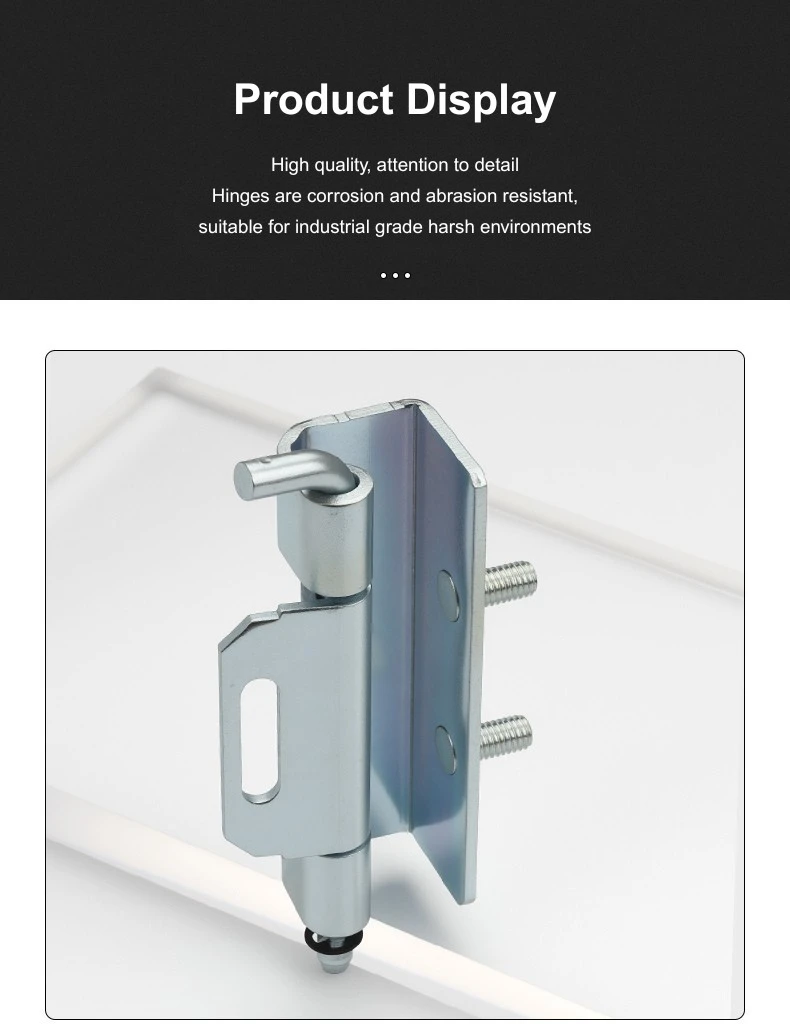

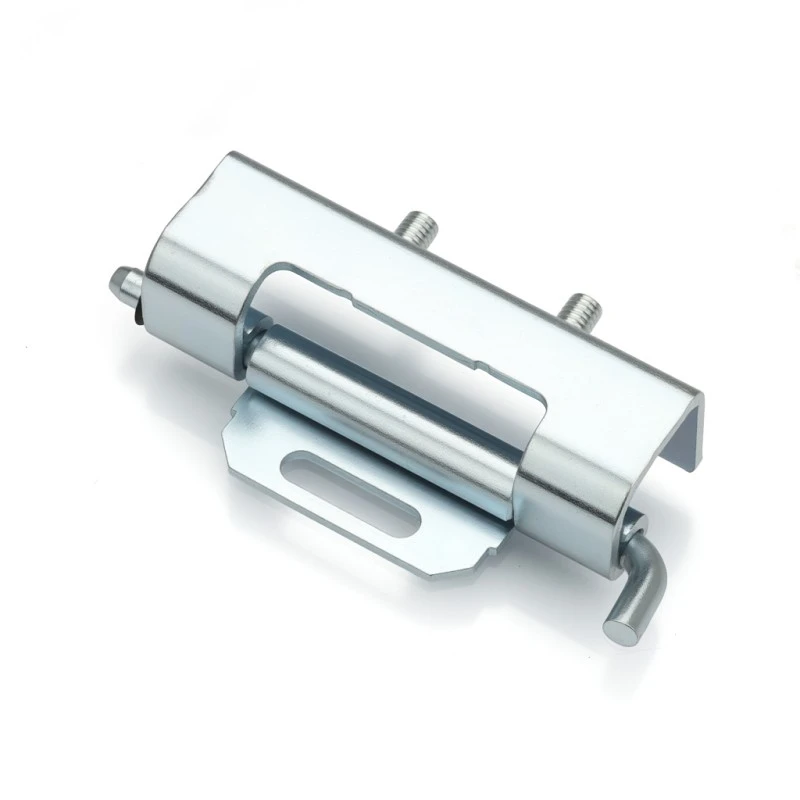

Bản lề giấu có đinh tán

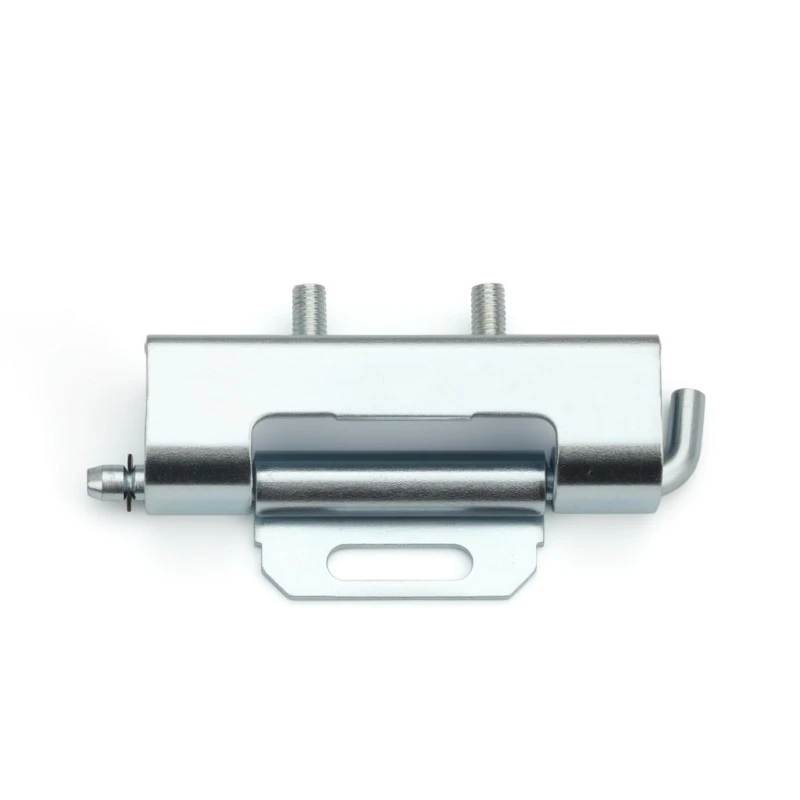

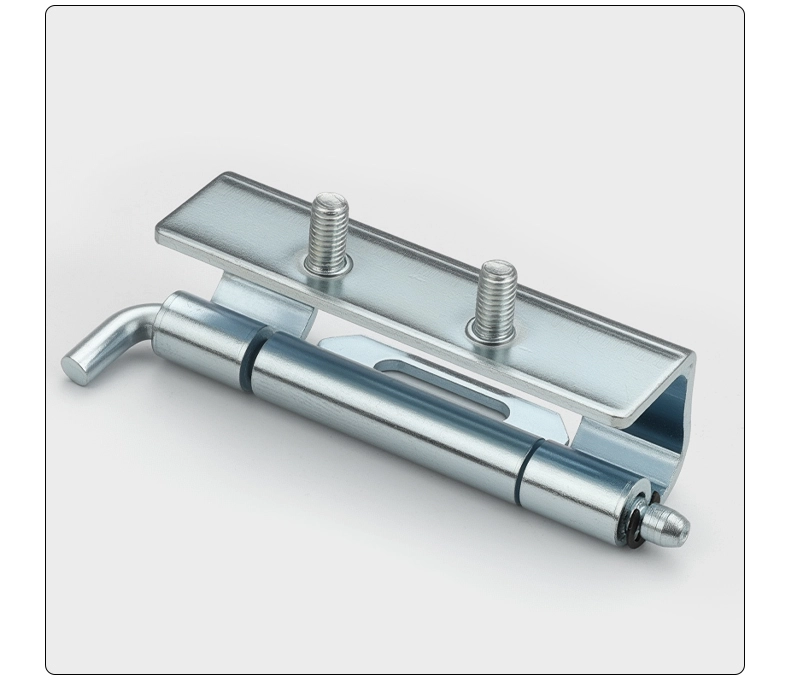

Đối với bất kỳ ai tìm nguồn cung cấp bản lề vỏ có thể tháo rời từ Khóa Yitai, Bản lề âm có đinh tán CL060 xử lý cả việc hàn và lắp đai ốc, đồng thời đã bao gồm sẵn các vít. Có một khe 19,8 mm trên cánh lắp để bạn có thể tinh chỉnh vị trí trước khi khóa lại — hữu ích khi bạn cần cửa treo thẳng. Chiều dài tổng thể là 86 mm với thân bản lề 70 mm và nòng Φ5 mm.

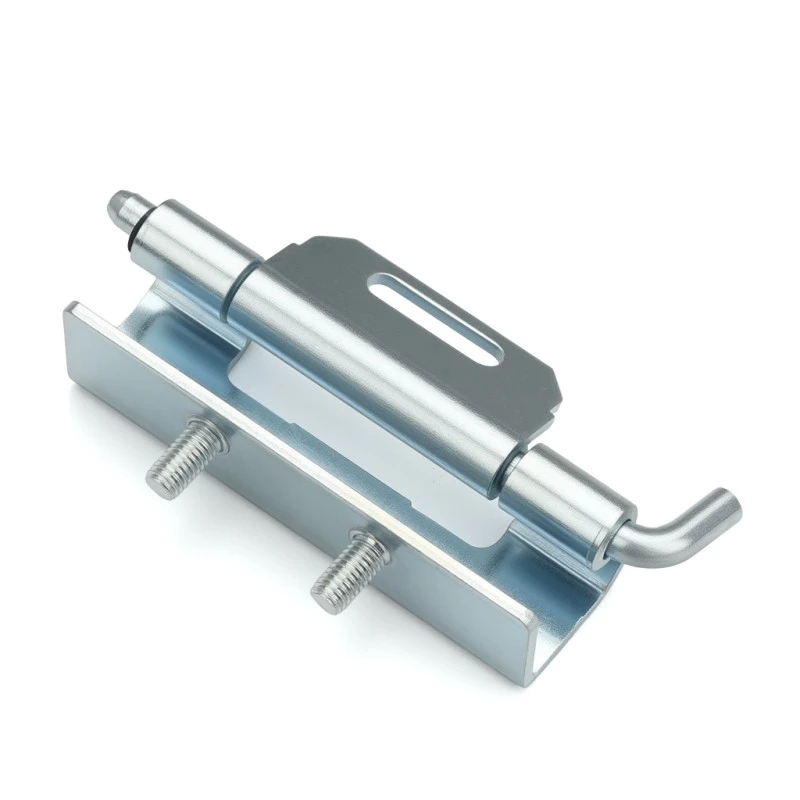

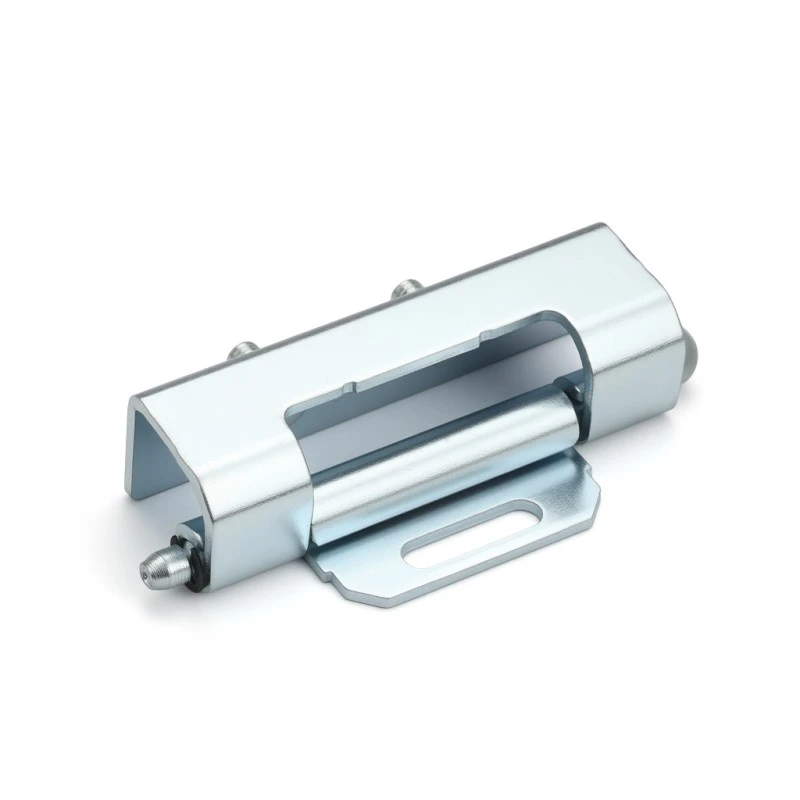

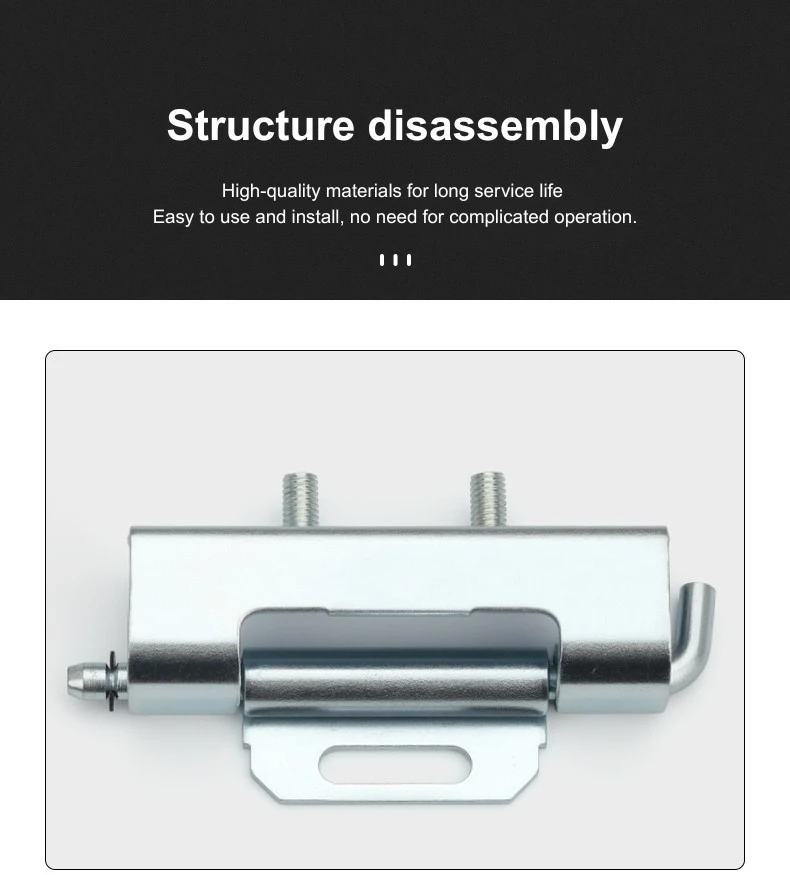

Cấu trúc và kích thước

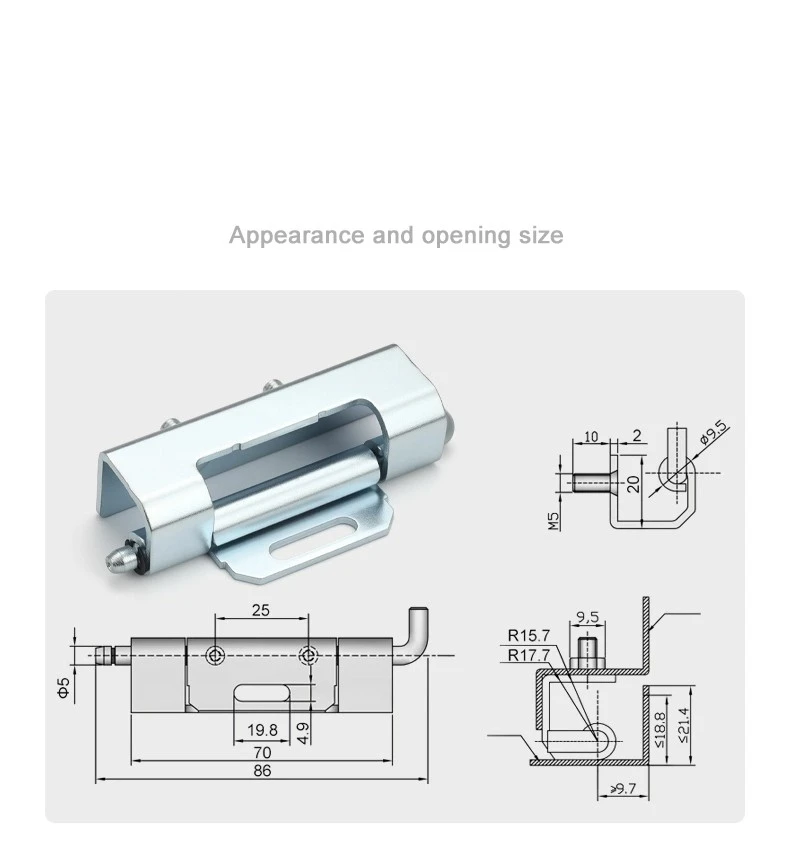

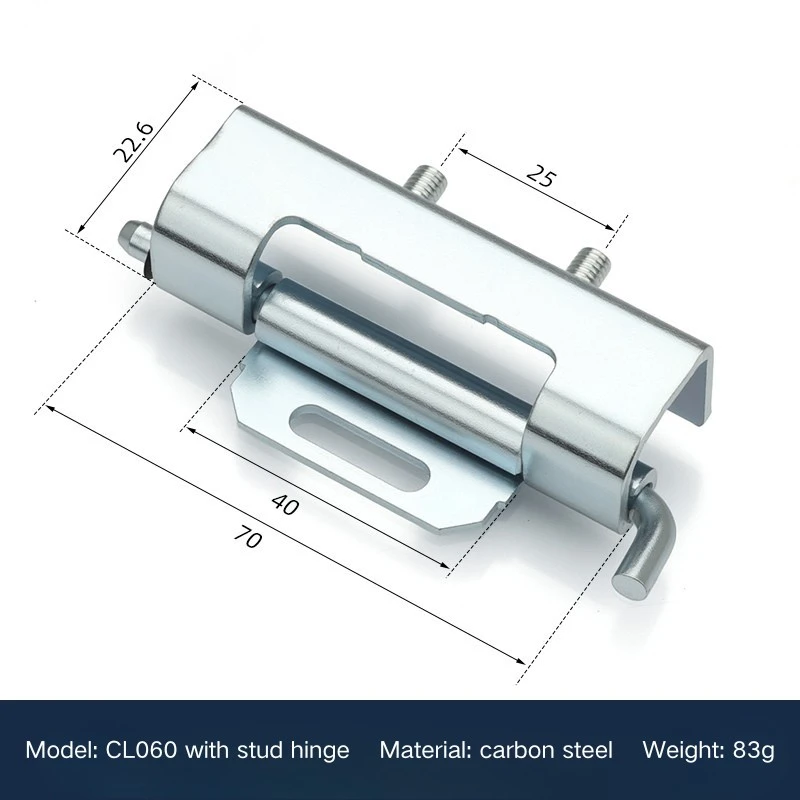

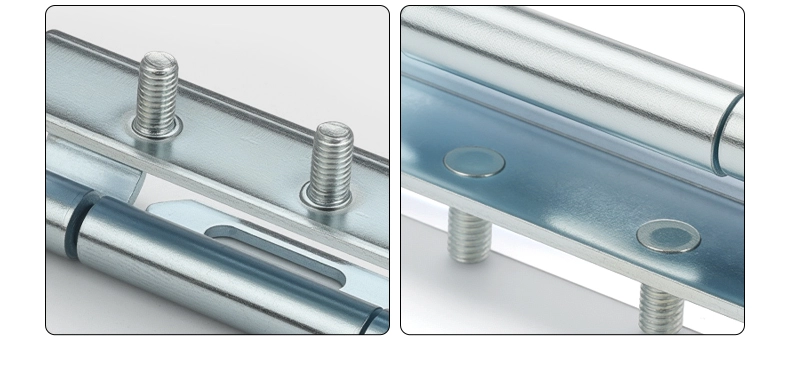

Bản lề ẩn có đinh tán có chiều dài tổng thể là 86 mm, trong đó phần thân chính chiếm 70 mm trong đó và cánh lắp bao phủ phần còn lại. Nòng súng có kích thước Φ5 mm và bản thân đinh tán có đầu Φ9,5 mm, trục 10 mm, vai 2 mm và ren M5 - dễ dàng gắn vào đai ốc kênh khung.

Để tương thích với khung, Bản lề âm có đinh tán được thiết kế cho các kênh có bán kính trong từ R15,7 đến R17,7 mm, độ sâu khe hở của tấm cửa ≤18,8 mm, tầm với ngang ≤21,4 mm và độ mở khung >9,7 mm. Thân bản lề rộng 22,6 mm và cánh lắp rộng 25 mm - đủ nhỏ gọn để nằm gọn trong khung mà không nhô ra khỏi mặt cửa.

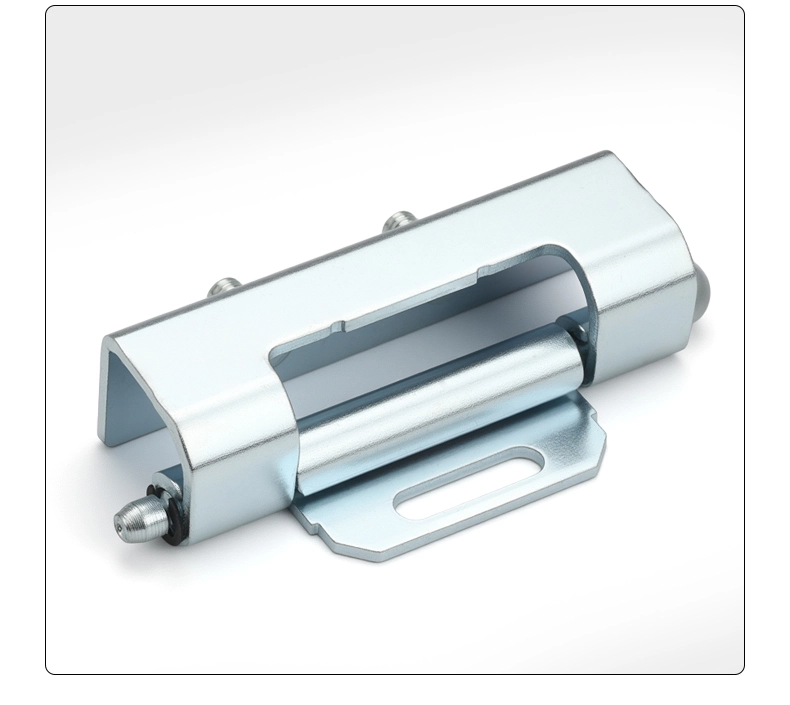

Cài đặt và gắn kết

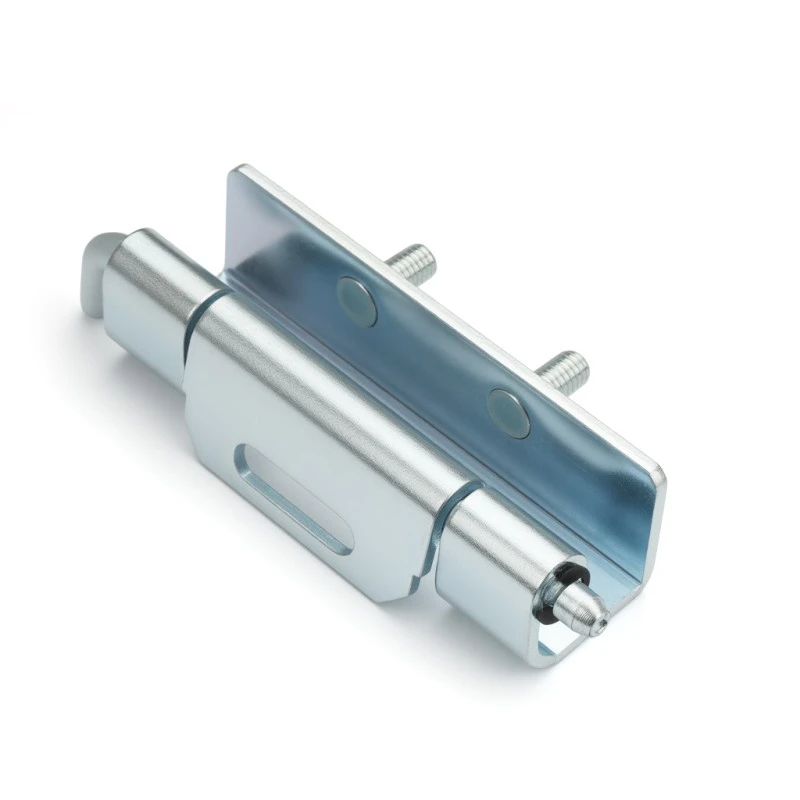

Bản lề âm có đinh tán đi kèm với sự kết hợp giữa hàn và lắp đai ốc. Cánh lắp được hàn vào tấm cửa trong quá trình chế tạo và đầu đinh gắn vào kênh khung bằng vít M5 đi kèm. Khe 19,8 mm trên cánh giúp bạn có khoảng trống để dịch chuyển vị trí bản lề trước khi siết chặt mọi thứ xuống, điều này giúp việc căn chỉnh cửa bớt khó khăn hơn rất nhiều trong quá trình lắp ráp.

Sau khi đã cố định xong, Bản lề âm có đinh vẫn cho phép cửa bật ra khi cần - chỉ cần tháo chốt khỏi rãnh khung và cửa sẽ nhấc lên tự do. Cánh hàn nằm cố định trên tấm cửa nên việc tháo cửa ra không ảnh hưởng gì đến việc lắp bản lề. Đây là một tính năng tiện dụng dành cho những tủ cần tháo cửa để đi dây hoặc truy cập vào bên trong.

Kịch bản ứng dụng

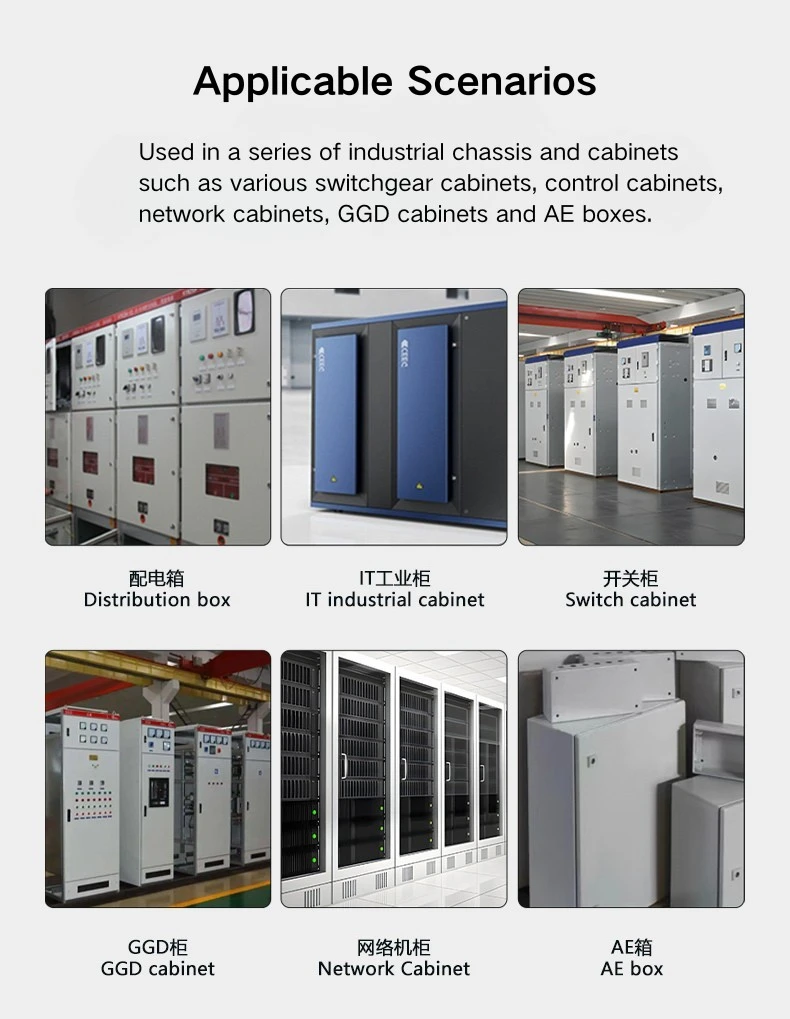

Bản lề âm có đinh tán xuất hiện thường xuyên nhất trên cửa bảng phân phối, vỏ thiết bị đóng cắt, cửa tủ mạng và tủ thiết bị công nghiệp, nơi giữ cho bề ngoài sạch sẽ là vấn đề quan trọng. Vì bản lề nằm bên trong khung nên không thể nhìn thấy gì ở bên ngoài khi cửa đóng - không có thùng nhô ra, không có cánh lộ ra ngoài.

Mặt có thể tháo rời của Bản lề âm có đinh tán cũng rất hữu ích cho các tủ được lắp ráp trong xưởng và vận chuyển đến địa điểm - cửa có thể tháo ra để vận chuyển và mở trở lại sau khi tủ vào đúng vị trí. Lớp hoàn thiện bằng thép cacbon mạ kẽm phù hợp với môi trường công nghiệp trong nhà tiêu chuẩn và ở mức 86 mm, bản lề phù hợp với kích thước kênh khung mà bạn thường thấy trên các vỏ phân phối và thiết bị đóng cắt.

Câu hỏi thường gặp

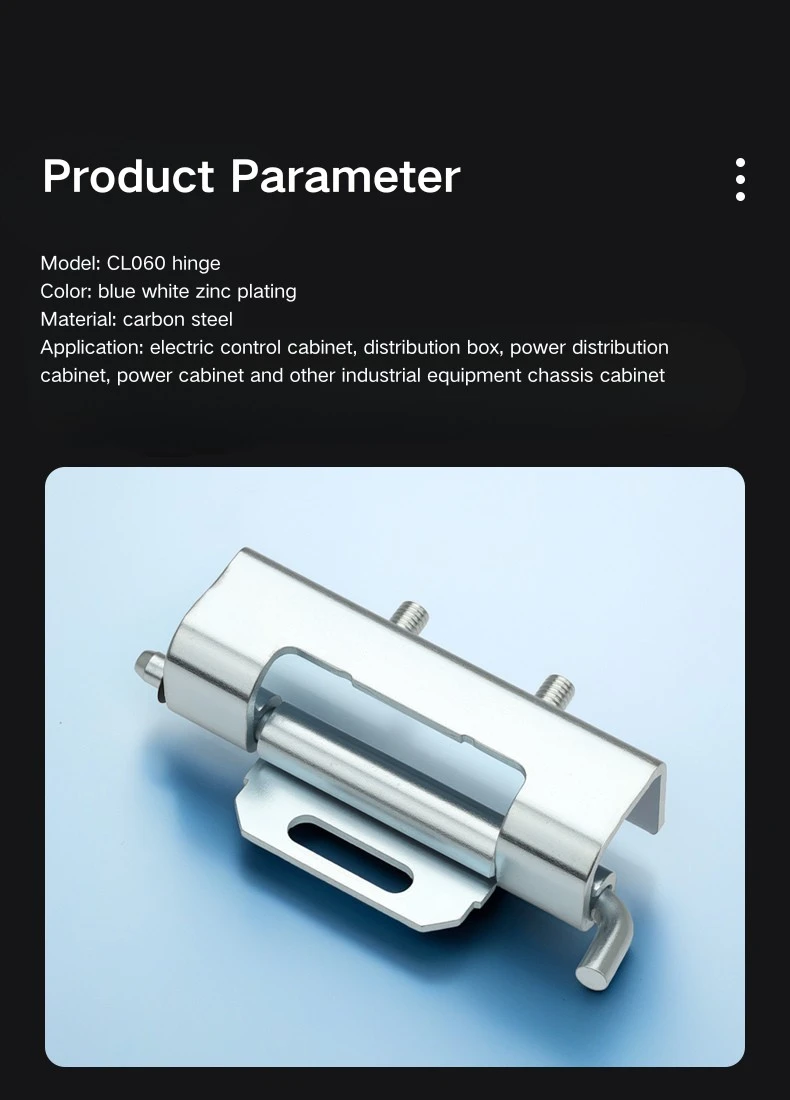

Câu hỏi 1: Kích thước tổng thể của bản lề CL060 là bao nhiêu?

Bản lề âm CL060 có chiều dài tổng thể 86 mm, chiều dài thân bản lề 70 mm và đường kính nòng Φ5 mm. Cánh lắp rộng 25 mm và thân bản lề rộng 22,6 mm. Tổng trọng lượng là 83g.

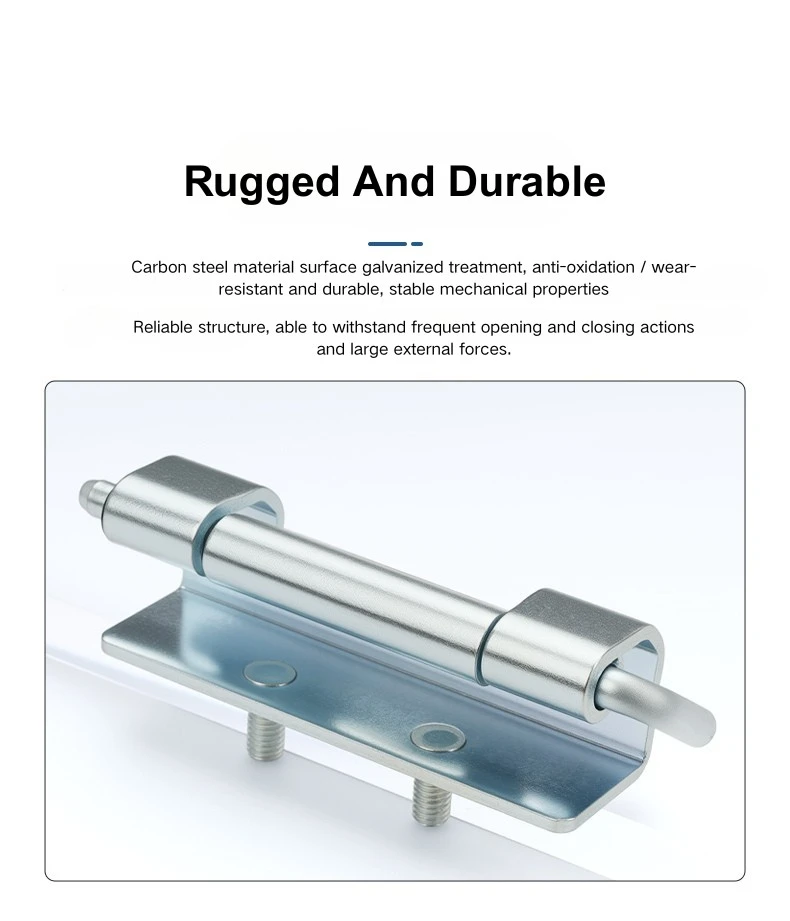

Câu 2: CL060 được làm từ chất liệu gì?

CL060 được làm từ thép carbon với lớp mạ kẽm. Nó hiện chỉ có sẵn trong một đặc điểm kỹ thuật.

Câu 3: CL060 được cài đặt như thế nào?

CL060 sử dụng kết hợp hàn và lắp đai ốc. Cánh lắp được hàn vào tấm cửa và đinh tán gắn vào kênh khung bằng vít M5 đi kèm. Lỗ lắp có rãnh cho phép điều chỉnh vị trí trước khi cố định lần cuối.

Câu 4: Kích thước đinh tán là gì?

Đinh tán có đường kính đầu Φ9,5 mm, chiều dài trục 10 mm, vai 2 mm và được ren M5. Nó gắn vào kênh khung có độ mở >9,7 mm.

Câu hỏi 5: CL060 phù hợp với kích thước kênh khung nào?

Bản lề âm CL060 vừa khít với kênh khung có bán kính trong từ R15,7 đến R17,7 mm. Khoảng hở độ sâu của tấm cửa là ≤18,8 mm và tổng tầm với bên là 21,4 mm.

Câu hỏi 6: CL060 phù hợp với loại vỏ nào?

CL060 được sử dụng trên cửa bảng phân phối, vỏ thiết bị đóng cắt, tủ mạng công nghiệp và cửa tủ thiết bị cơ khí - ở bất cứ nơi nào bản lề giấu kín, có thể tháo rời được ưu tiên hơn tùy chọn gắn trên bề mặt.
