Bản lề tủ uốn cong 90 độ

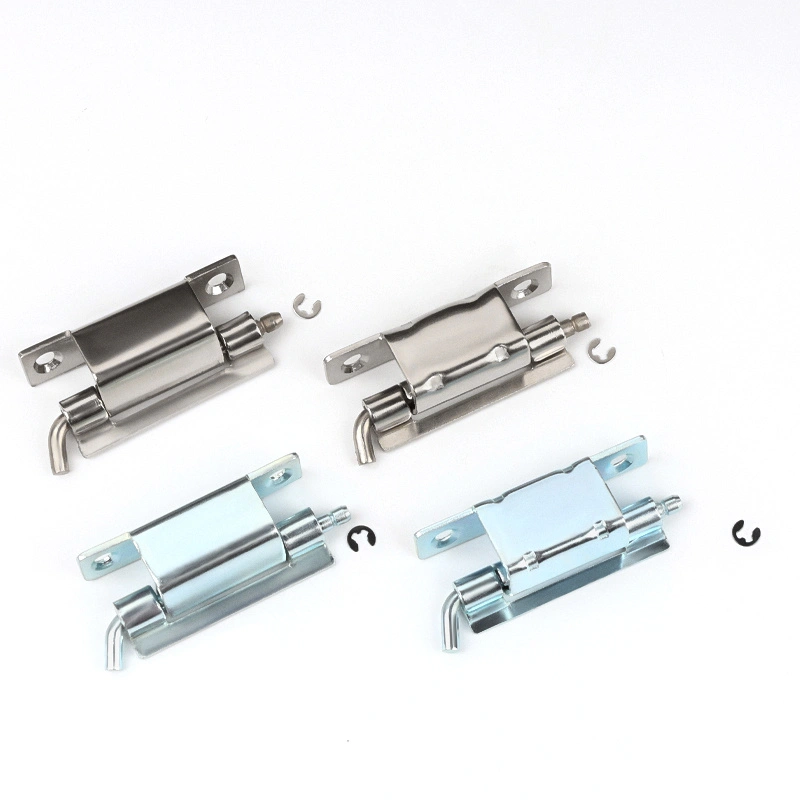

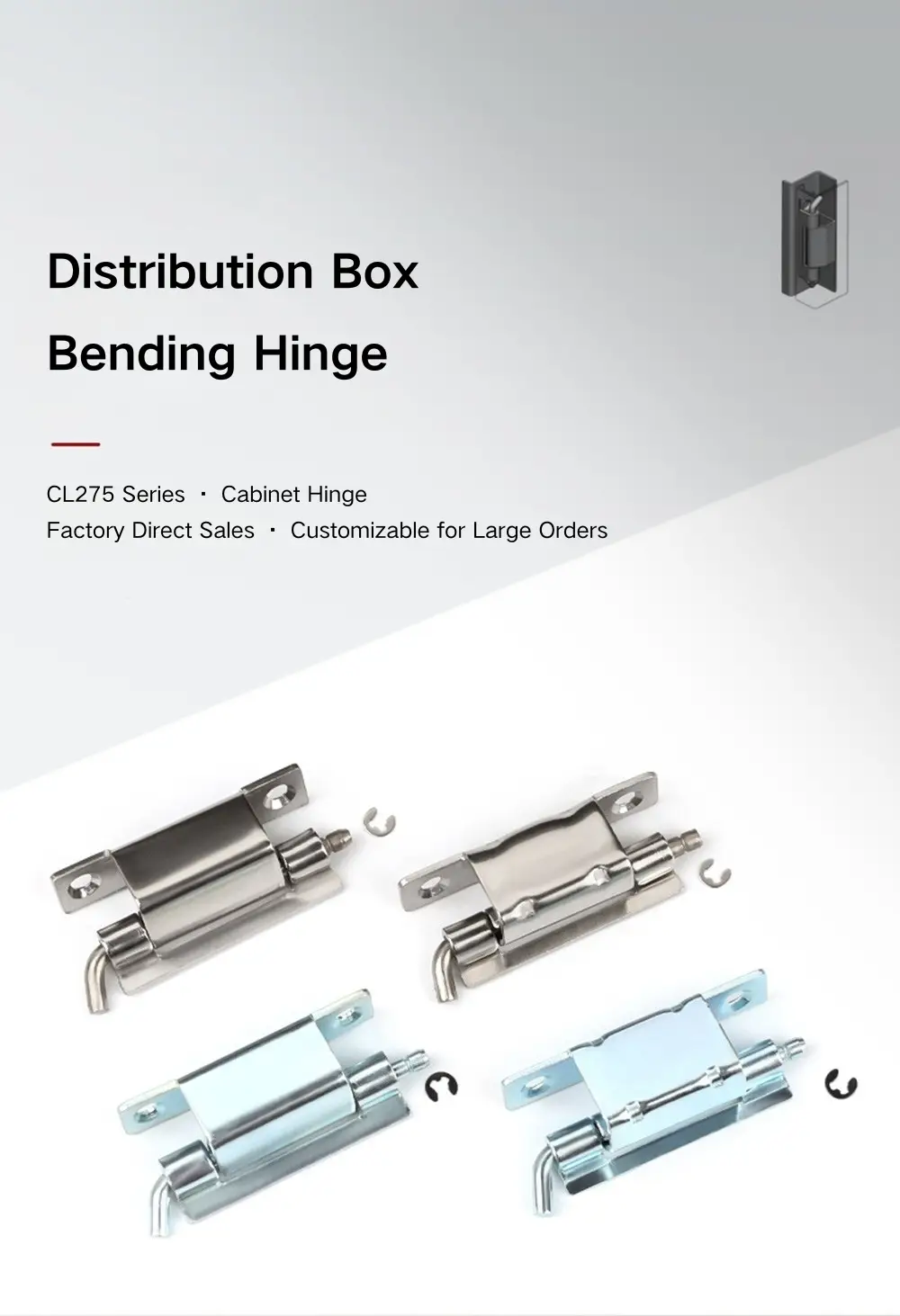

Đối với người mua tìm nguồn bản lề âm tủ từ Khóa Yitai, dòng Bản lề tủ uốn cong 90 độ CL275 bao gồm hai góc mở trên ba mẫu — 120° trên CL275-1 và 90° trên cả CL275-2 và CL275-3. CL275-2 và CL275-3 có cùng diện tích theo chiều ngang nhưng khác nhau về kích thước bên, do đó, việc lựa chọn giữa chúng phụ thuộc vào hình dạng khung và tấm cửa cụ thể của thùng loa của bạn. Cả ba đều sử dụng nòng Φ5 mm với vòng giữ mở Φ4 để giữ chốt.

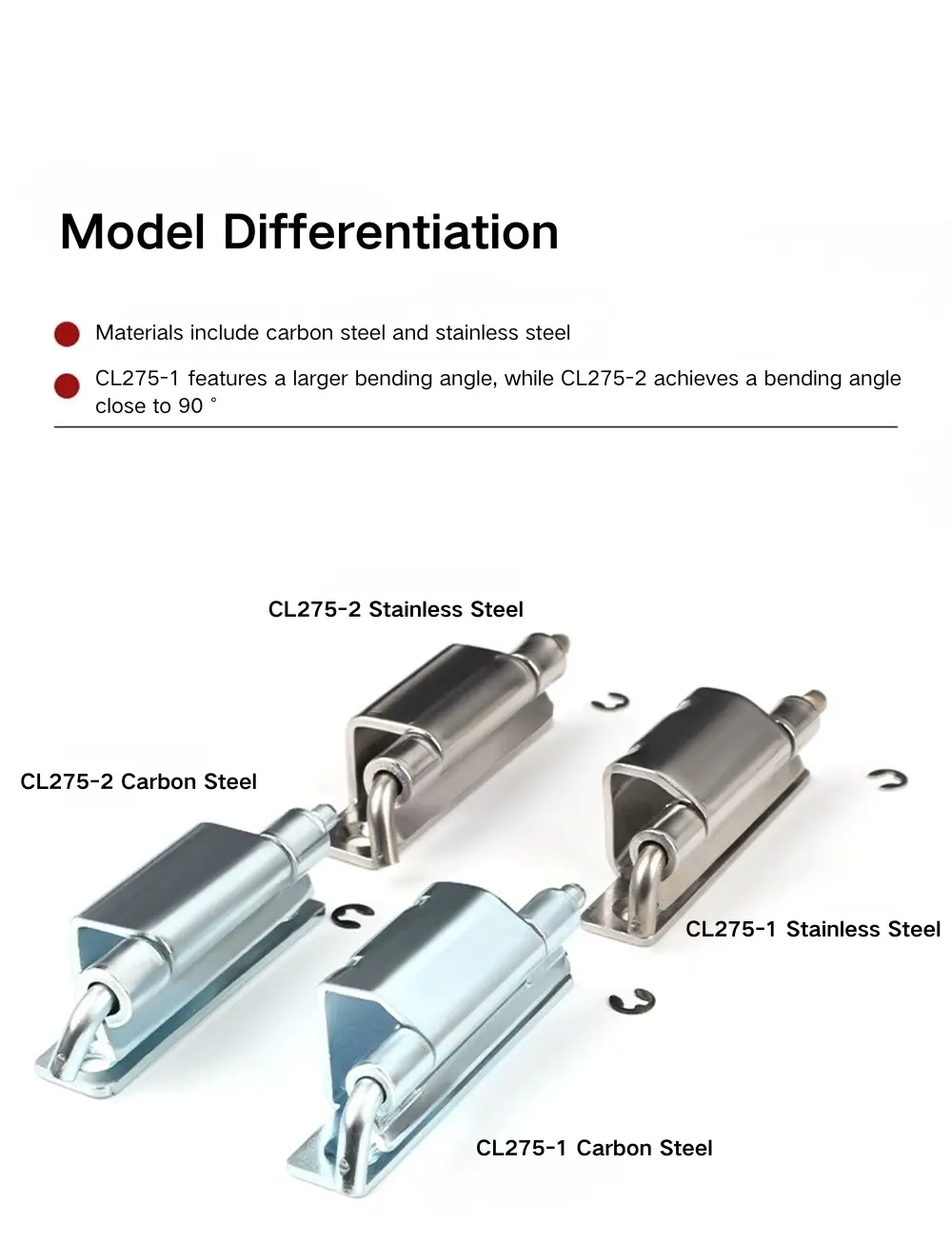

Tùy chọn và kích thước mô hình

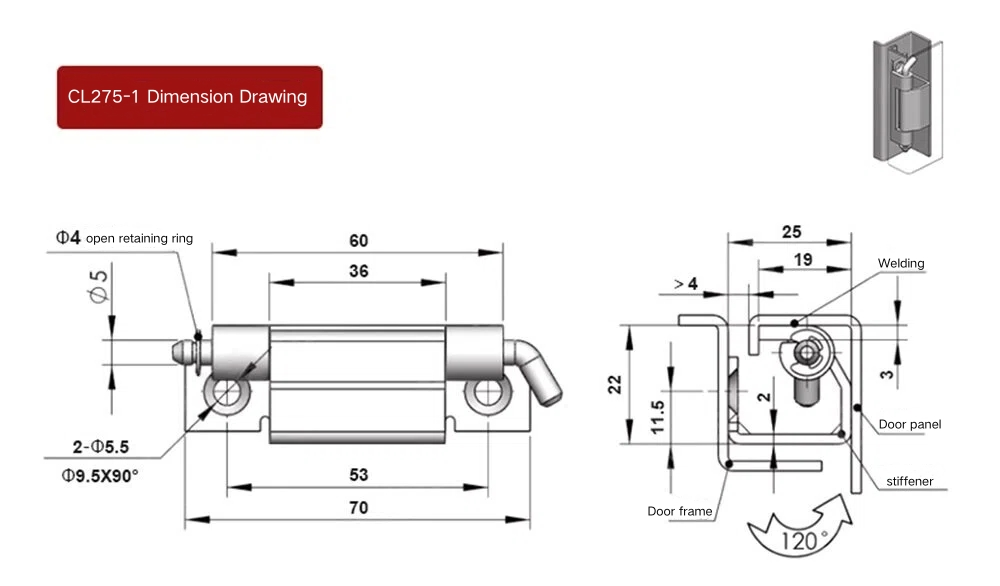

Bản lề tủ uốn cong 90 độ CL275-1 là model lớn nhất, với chiều dài tổng thể 70 mm và thân bản lề 60 mm. Khoảng cách bên trong giữa các cánh lắp là 53 mm, đường kính nòng là Φ5 mm và hai lỗ lắp là Φ5,5 mm với mũi khoan Φ9,5×90°. CL275-1 mở tới 120°, khiến nó trở thành lựa chọn phù hợp khi cần cửa xoay rộng hơn.

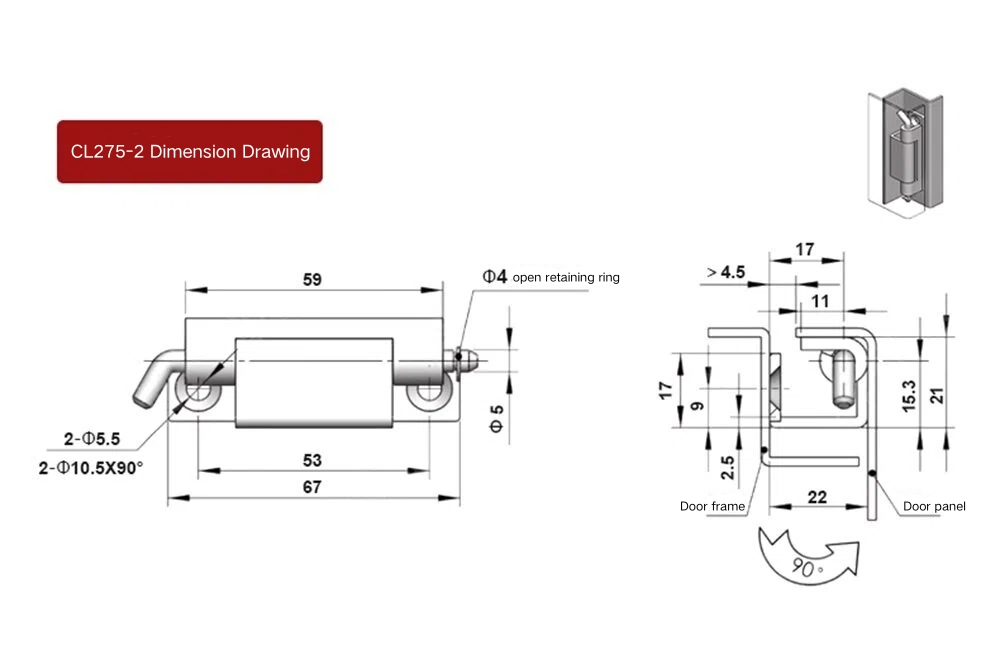

CL275-2 và CL275-3 đều mở tới 90° và có chung nhịp bên trong 53 mm và nòng Φ5 mm, nhưng khác nhau về kích thước tổng thể và cấu hình lỗ. CL275-2 có chiều dài tổng thể 67 mm với thân máy 59 mm và sử dụng hai lỗ Φ5,5 mm cùng với hai lỗ mũi khoan Φ10,5×90°. CL275-3 có thân 60 mm và chiều dài tổng thể 67 mm với hai lỗ lắp Φ5,2 mm. Hình dáng bên của CL275-3 cũng khác với CL275-2, với độ sâu tiếp xúc khung cửa là 19,3 mm và tổng chiều cao bên là 20,2 mm — chi tiết quan trọng khi lắp Bản lề tủ uốn cong 90 độ vào một rãnh khung cụ thể.

Cấu trúc và lắp đặt

Cả ba mẫu Bản lề tủ uốn cong 90 độ đều được lắp đặt bằng phương pháp hàn. Thiết kế cánh cong có nghĩa là một bên của bản lề tựa vào bên trong rãnh khung cửa và mặt còn lại tựa vào tấm cửa, với thùng bản lề nằm chìm trong khung thay vì trên mặt tủ. Vị trí ẩn này chính là điểm khác biệt giữa CL275 với bản lề gắn trên bề mặt tiêu chuẩn.

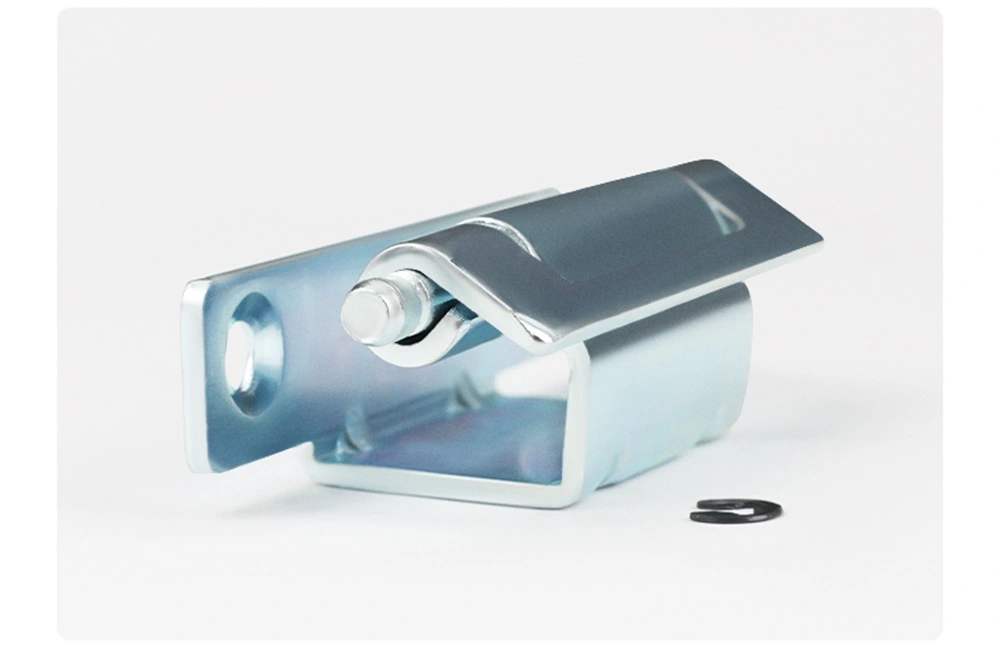

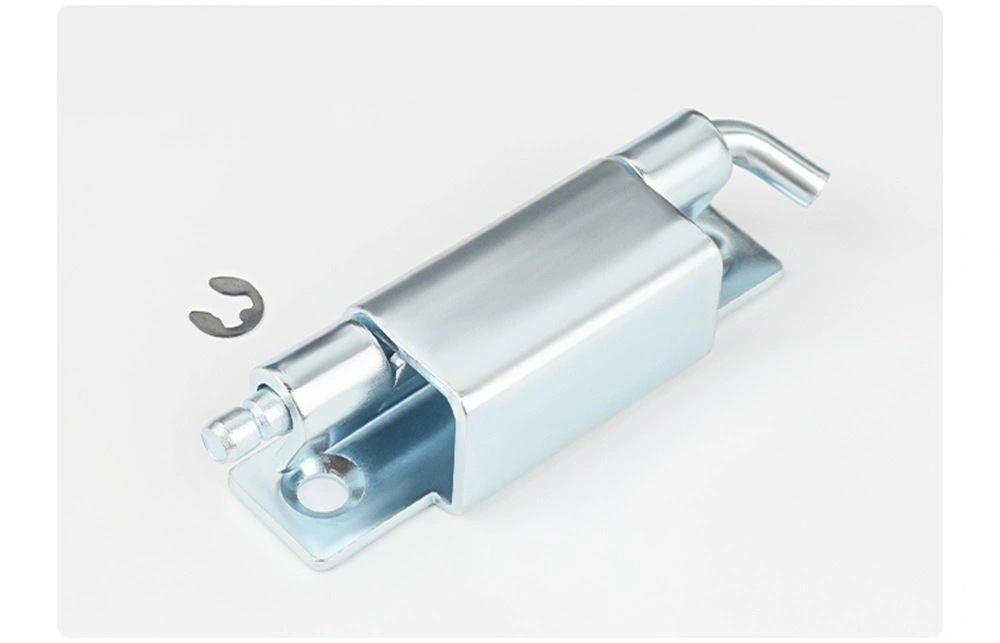

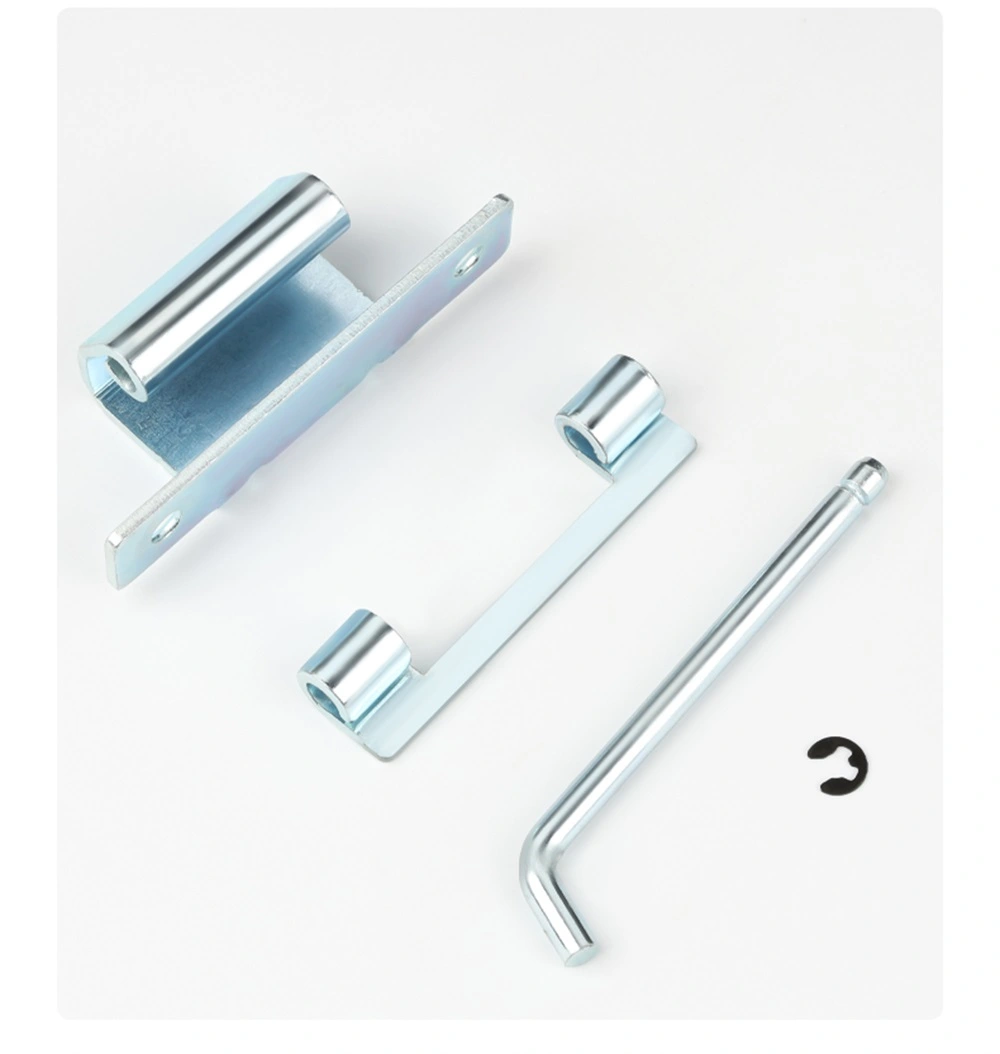

Bản lề tủ uốn cong 90 độ sử dụng vòng giữ mở Φ4 trên cả ba mẫu để giữ chốt cố định trong quá trình vận hành. Có thể tháo lá cửa bằng cách tháo vòng giữ và kéo chốt - không cần dụng cụ - rất hữu ích cho những tủ thỉnh thoảng cần tháo cửa để tiếp cận hoặc bảo trì bên trong. Việc lắp đặt hàn giữ cho cánh cố định được neo cố định vào khung, do đó việc tháo cửa nhiều lần sẽ không ảnh hưởng đến việc lắp đặt.

Xử lý vật liệu và bề mặt

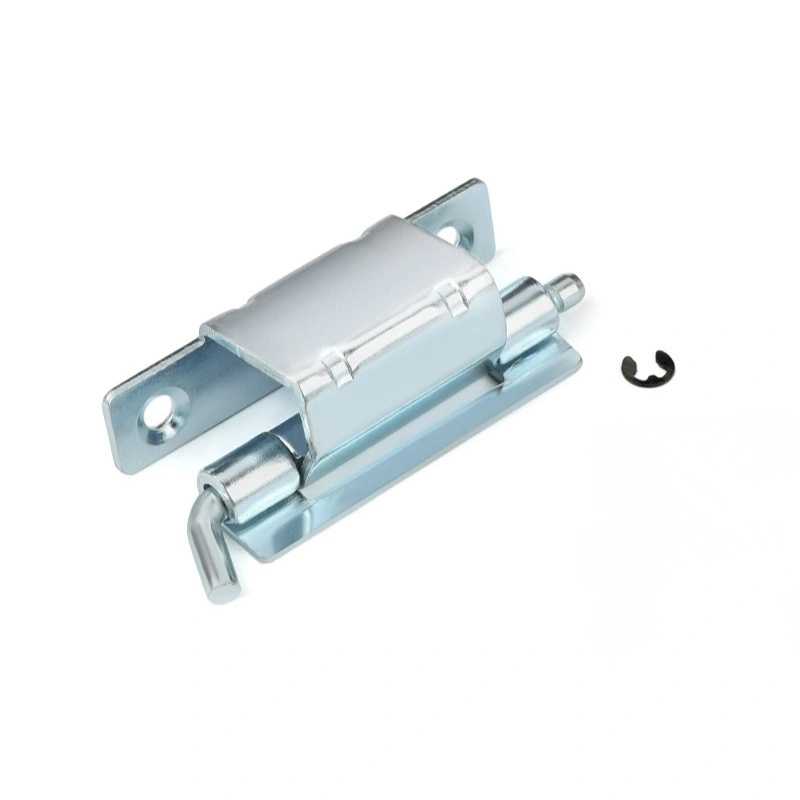

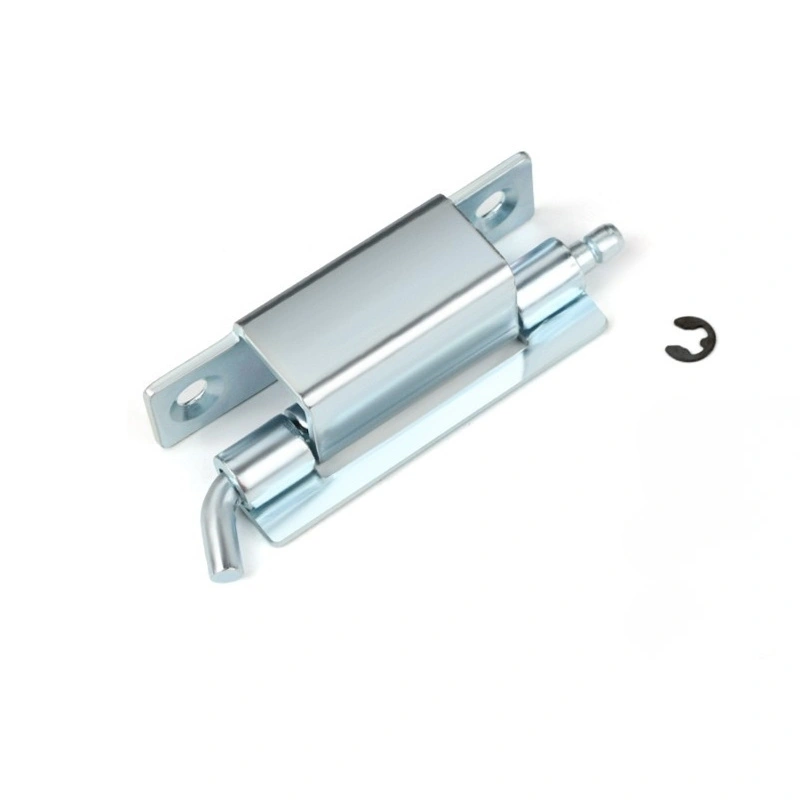

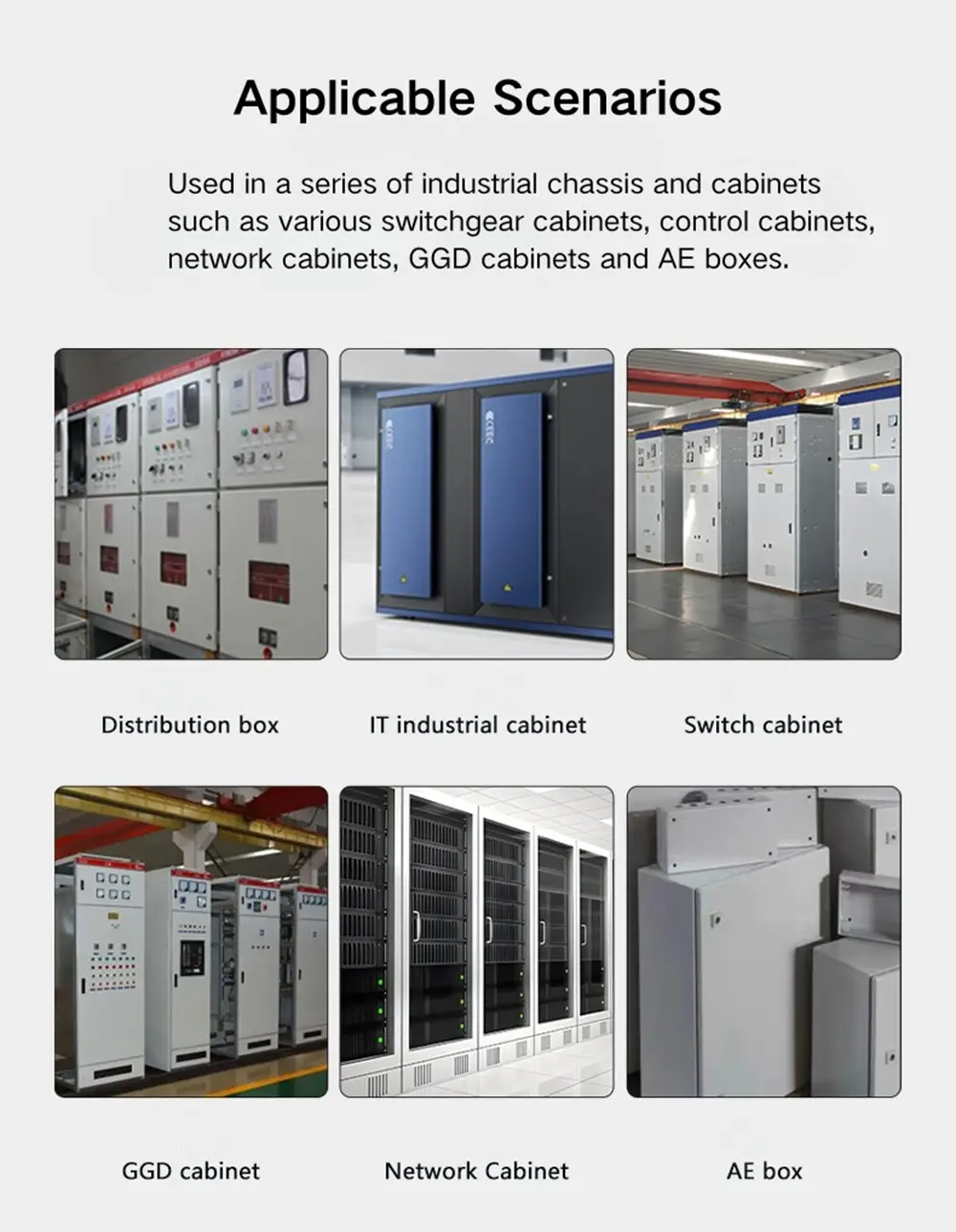

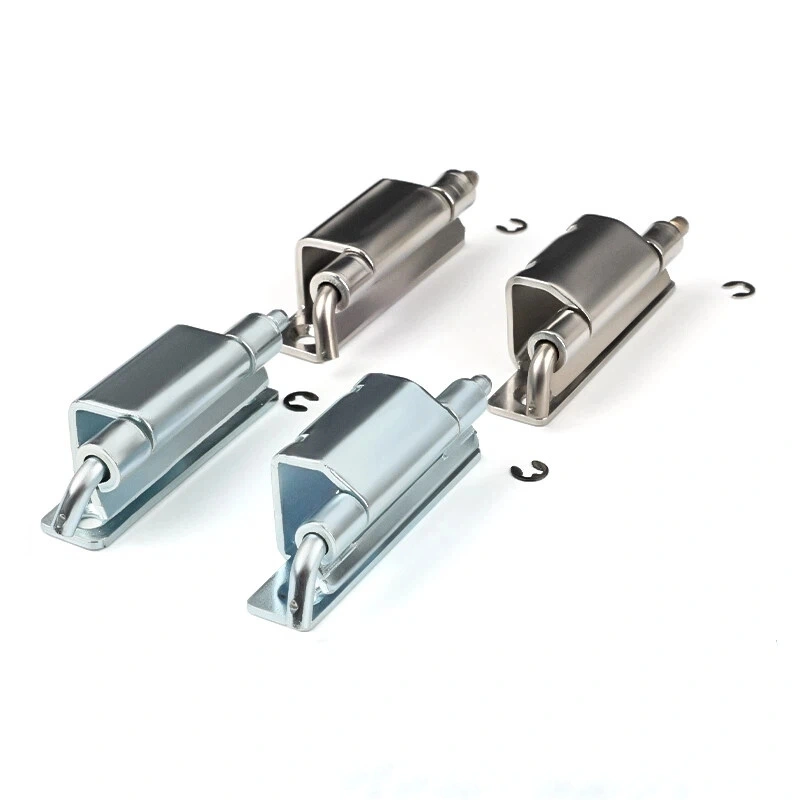

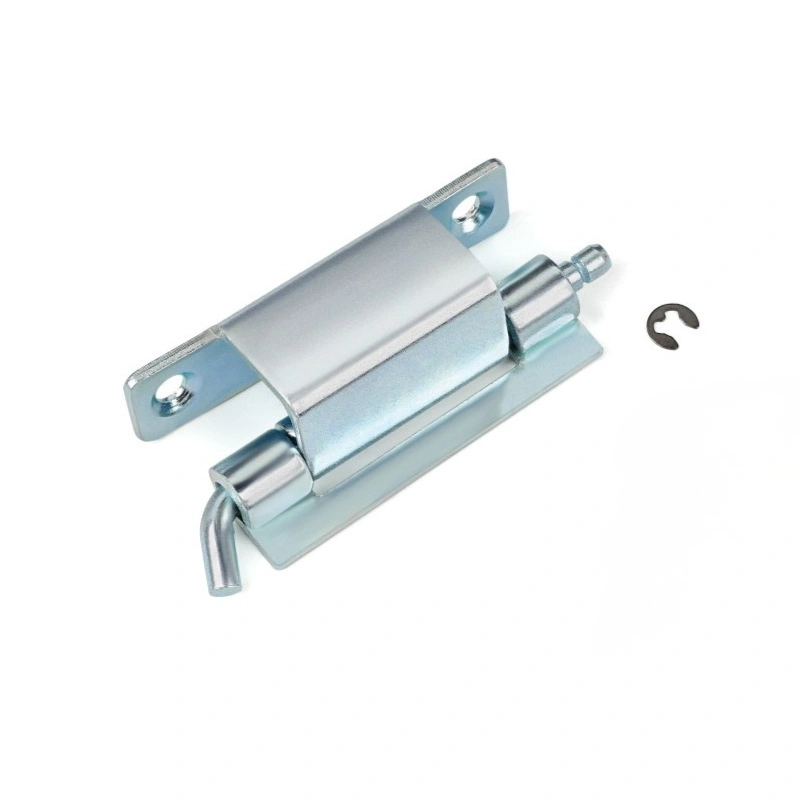

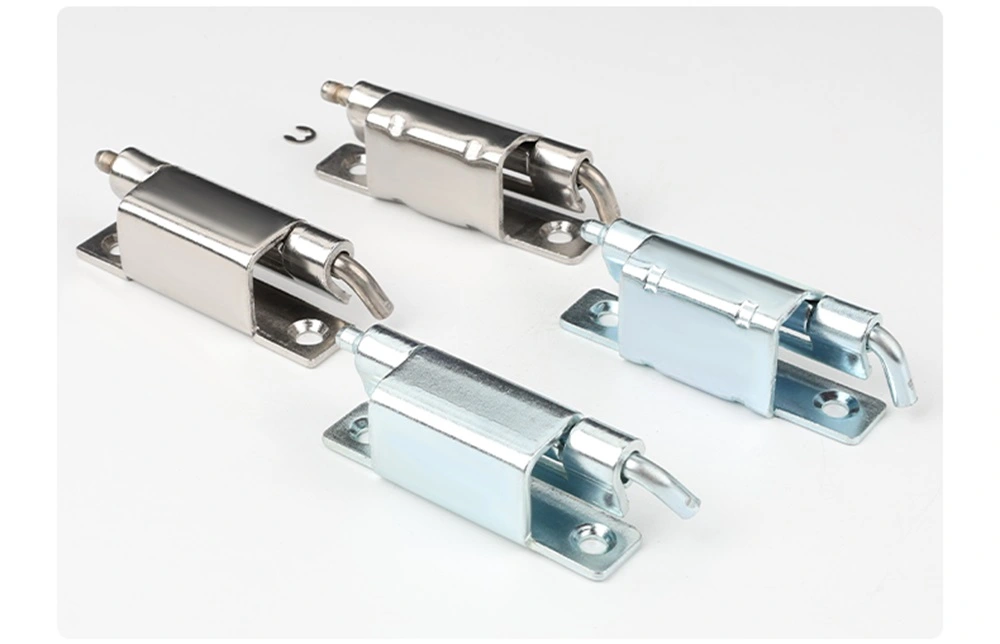

Bản lề tủ uốn cong 90 độ có sẵn bằng thép cacbon mạ kẽm và thép không gỉ 304. Phiên bản thép carbon có lớp mạ kẽm cung cấp khả năng chống ăn mòn thích hợp cho vỏ trong nhà ở môi trường khô ráo hoặc có điều hòa khí hậu. Đây là lựa chọn tiêu chuẩn cho hầu hết các ứng dụng tủ điện và hộp phân phối điện, nơi lắp đặt trong nhà và độ ẩm không phải là một yếu tố.

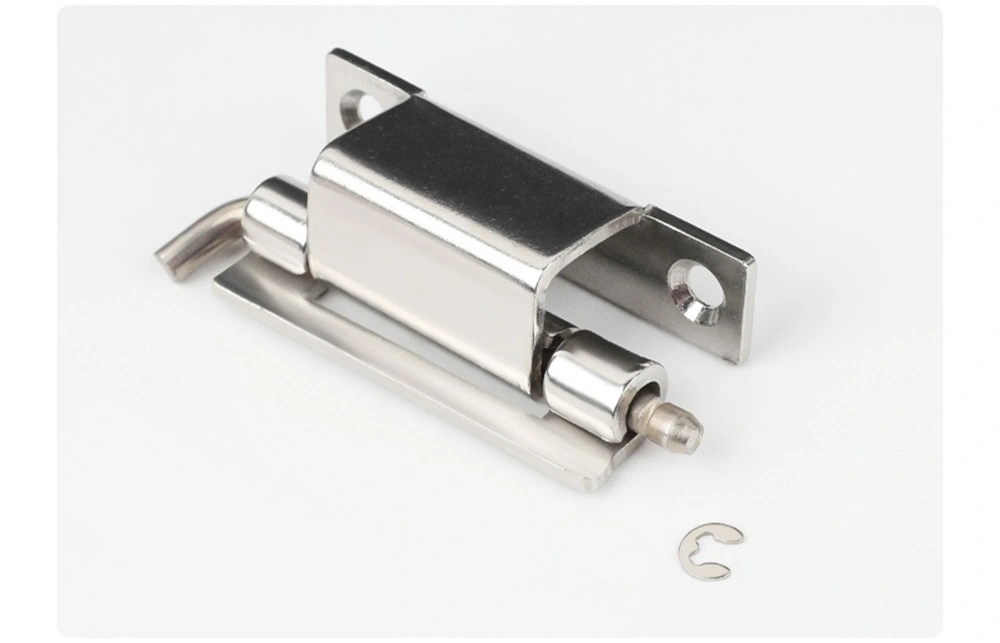

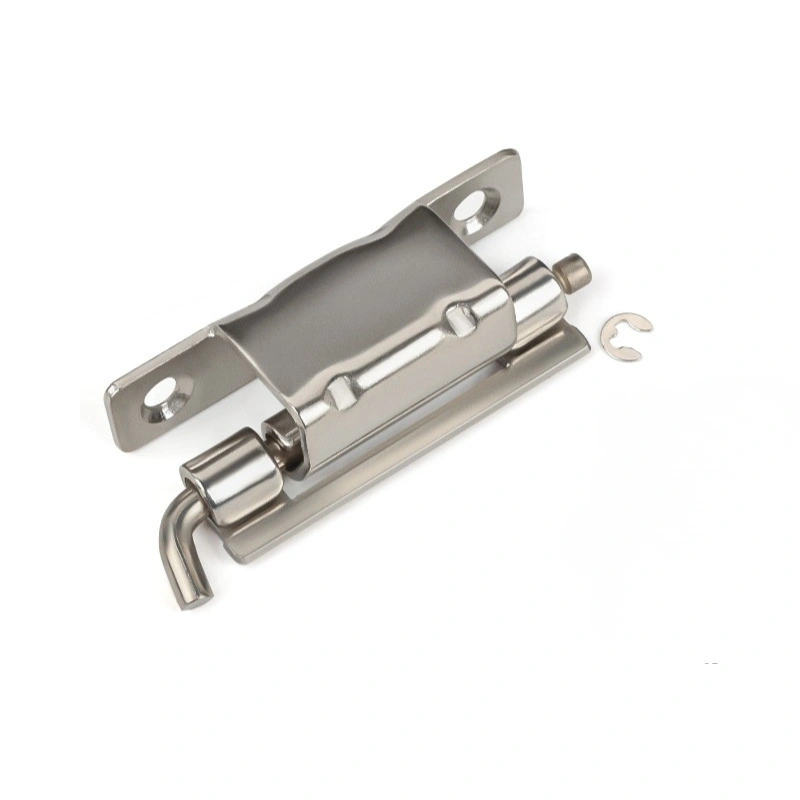

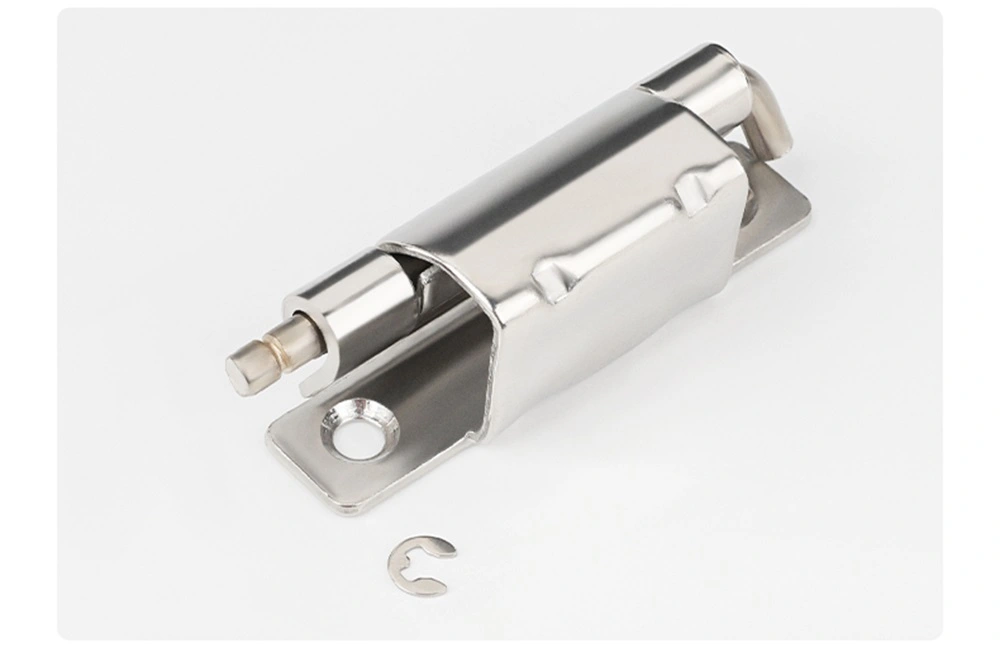

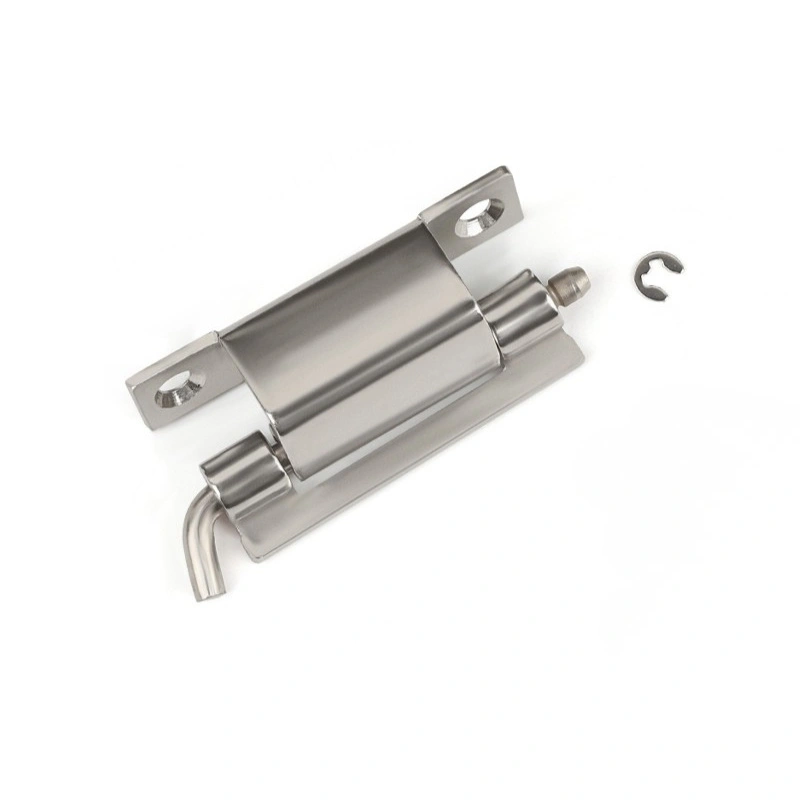

Bản lề tủ uốn cong 90 độ bằng thép không gỉ 304 là lựa chọn tốt hơn khi vỏ tủ tiếp xúc với độ ẩm, điều kiện ngoài trời hoặc môi trường có độ ẩm cao. Thép không gỉ cũng có xu hướng được chỉ định khi xem xét độ hoàn thiện bên ngoài của tủ, vì nó giữ được vẻ ngoài tốt hơn theo thời gian so với thép cacbon mạ kẽm trong các điều kiện đầy thách thức. Cả hai vật liệu đều có sẵn trên cả ba mẫu CL275.

Câu hỏi thường gặp

Câu hỏi 1: Ba mẫu trong dòng CL275 là gì và chúng khác nhau như thế nào?

Dòng CL275 bao gồm CL275-1, CL275-2 và CL275-3. CL275-1 mở tới 120° và là mẫu lớn nhất với chiều dài tổng thể 70 mm. CL275-2 và CL275-3 đều mở tới 90° và có cùng kích thước ngang nhưng khác nhau về mặt bên và cấu hình lỗ lắp. Cả ba đều là bản lề hàn có nòng Φ5 mm.

Câu 2: Góc mở của mỗi mô hình là gì?

CL275-1 mở tới 120°. CL275-2 và CL275-3 đều mở tới 90°. Góc mở được cố định bởi hình dạng uốn cong của cánh bản lề và không thể điều chỉnh được sau khi lắp đặt.

Câu 3: Bản lề CL275 được lắp đặt như thế nào?

Cả ba mẫu CL275 đều được lắp đặt bằng phương pháp hàn. Cánh cong được hàn vào khung tủ hoặc tấm cửa trong quá trình chế tạo. Không có tùy chọn gắn vít trong loạt sản phẩm này.

Câu hỏi 4: Chốt bản lề được giữ lại như thế nào và cửa có thể tháo ra được không?

Tất cả các mẫu CL275 đều sử dụng vòng giữ mở Φ4 để giữ chốt ở đúng vị trí. Để tháo cửa, hãy tháo vòng giữ và kéo chốt - không cần dụng cụ nào. Đế hàn vẫn cố định vào khung nên cửa có thể tháo ra và lắp lại mà không ảnh hưởng đến việc lắp bản lề.

Câu 5: Những vật liệu nào có sẵn?

Bản lề tủ uốn cong CL275 được làm bằng thép cacbon mạ kẽm và thép không gỉ 304. Phù hợp với thép carbon trong nhà, thùng khô; thép không gỉ là sự lựa chọn tốt hơn cho việc lắp đặt ngoài trời hoặc môi trường thường xuyên tiếp xúc với độ ẩm.

Q6: Sự khác biệt giữa CL275-2 và CL275-3 là gì?

Cả hai mẫu đều có cùng kích thước ngang và góc mở 90°, nhưng mặt bên của chúng khác nhau. CL275-3 có độ sâu tiếp xúc khung cửa là 19,3 mm và chiều cao ngang là 20,2 mm, trong khi CL275-2 có các khoảng hở bên khác nhau phù hợp với hình dạng kênh khung khác nhau. Chọn dựa trên kích thước khung cửa và bảng điều khiển cụ thể của bạn.
